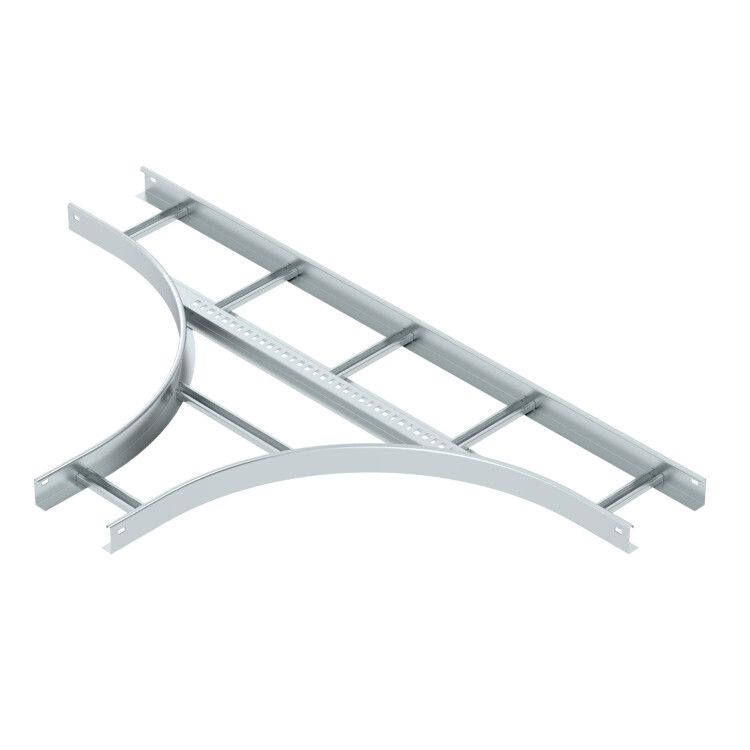

Секция Т-образная лестничного лотка 60х200мм R=500мм OBO 6213782 Bettermann LT 620 R5 FS

Т-образная секция лестничного лотка 60х200 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления кабельных трасс на лестничных участках с сохранением целостности и доступа к проводникам. Артикул lt 620 r5 fs обеспечивает надежную прокладку кабелей в условиях повышенных механических нагрузок и требований к защите от внешних воздействий.

Назначение и область применения

Т-образная секция лестничного лотка 60х200 мм R=500 мм используется для формирования поворотов и ответвлений в системах кабельных лотков лестничного типа. Применяется там, где требуется изменить направление трассы под углом 90° с радиусом изгиба 500 мм - например, при переходе между этажами, вокруг колонн или вдоль перегородок. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зонах, энергообъектах, транспортных терминалах и объектах с лицензией Росатома.

Технические характеристики

• Тип изделия: Т-образная секция
• Ширина внутреннего канала: 200 мм
• Высота боковой стенки: 60 мм
• Внутренний радиус изгиба: 500 мм
• Материал: оцинкованная сталь
• Покрытие: цинковое, равномерное, без покраски
• Профиль: беззубцовый, плоский - для защиты изоляции кабелей
• Конструкция: симметричное распределение нагрузки по всей поверхности
• Исполнение: без соединительных разъемов - требует фиксации болтами или сваркой
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Т-образная секция лестничного лотка 60х200 мм R=500 мм совместима со всеми лотками лестничного типа с высотой боковой стенки 60 мм и аналогичным шагом крепления. Монтаж выполняется путем выреза соответствующего участка основного лотка и фиксации секции болтовым соединением или сваркой. Учитывайте, что отсутствие заводских соединительных разъемов требует точной подготовки мест стыков и герметизации швов при необходимости. Для сборки используйте комплектующие OBO BETTERMANN того же класса прочности и покрытия.

Безопасность и стандарты

Секция изготовлена из оцинкованной стали, обеспечивающей долговечность в агрессивных средах. Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем на промышленных объектах. Наличие лицензии Росатома позволяет применять изделие на ядерных установках и других объектах с особыми требованиями к качеству и сертификации. Реестровый номер 1367\9\2023 подтверждает соответствие требованиям законодательства РФ.

Преимущества

• Устойчивость к коррозии благодаря однородному оцинкованию
• Плоский беззубцовый профиль снижает риск повреждения кабелей при протяжке
• Симметричная конструкция равномерно распределяет вес кабелей и предотвращает деформацию
• Поддерживает минимальный радиус изгиба 500 мм - безопасен для чувствительных кабелей
• Совместима с широким спектром лотков лестничного типа

Ограничения применения

• Не предназначен для использования в качестве прямолинейного элемента - только для поворотов
• Требует дополнительной фиксации; нельзя использовать как самостоятельный модуль без крепления к несущей конструкции
• Не рекомендован для частых перемещений или динамических нагрузок - рассчитана на стационарную прокладку
• Запрещено применение в средах с постоянным контактом с открытым огнем или температурой выше +80 C

Примеры использования

• Переход кабельной трассы с горизонтального уровня на вертикальный в машинном зале АЭС
• Обход опорной колонны в распределительном пункте промзоны
• Формирование ответвления от главного лотка к оборудованию на уровне второго этажа
• Прокладка кабелей в помещениях с высокой влажностью и химически активными парами

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 500 мм не был нарушен - иначе возрастает риск повреждения жил кабелей
• Используйте гибкие кабели с минимальным допустимым радиусом изгиба ≤500 мм
• После установки заполните все щели между секцией и основным лотком специальной прокладкой или герметиком для защиты от пыли и влаги
• Для объектов с лицензией Росатома обязательно сохраняйте документы на продукцию - они нужны при аудите
• Артикул lt 620 r5 fs и OBO BETTERMANN гарантируют совместимость с оригинальными крепежами и аксессуарами - избегайте замены на неоригинальные детали
