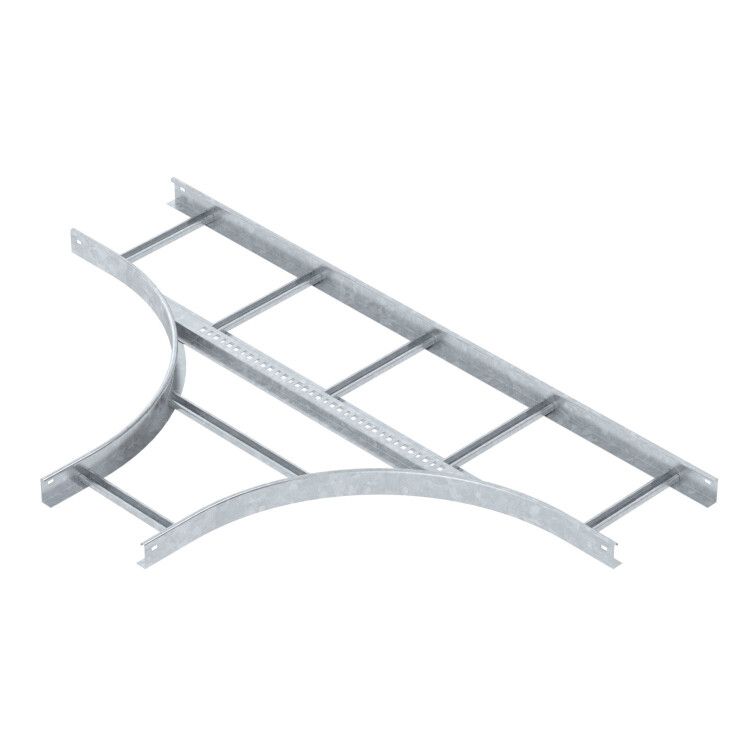

Секция Т-образная лестничного лотка 60х300мм R=500мм OBO 6213874 Bettermann LT 630 R5 FT

Т-образная секция лестничного лотка 60х300 мм R=500 мм (LT 630 R5 FT) от OBO BETTERMANN предназначена для организации переходов кабельных трасс на лестничных участках с изменением направления. Эта секция обеспечивает равномерное распределение нагрузки и совместима с другими элементами лотковой системы того же формата.

Назначение и область применения

Т-образная секция лестничного лотка 60х300 мм R=500 мм (LT 630 R5 FT) используется для создания поворотов и ответвлений в кабельных трассах, где требуется изменить направление движения кабелей под углом 90°. Применяется в системах лестничных лотков с высотой боковых стенок 60 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зонах, энергообъектах, транспортных терминалах и других местах с вертикальными перепадами.

Технические характеристики

• Внутренний радиус изгиба: 500 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба, предотвращая механические повреждения жил;
• Высота боковой стенки: 60 мм - соответствует стандартному размеру лестничных лотков, обеспечивая совместимость с большинством серийных решений;
• Ширина: 300 мм - определяет вместимость кабелей и удобство прокладки;
• Материал: сталь оцинкованная - обеспечивает прочность и долговечность;
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах, включая повышенную влажность и химические воздействия;
• Тип ступени: беззубцовый профиль - снижает риск повреждения изоляции кабелей при протяжке;
• Конструктивное исполнение: симметричное распределение нагрузки - исключает деформацию при заполнении лотка кабелями;
• Отсутствие соединительного разъема - требует фиксации болтами или сваркой к смежным элементам;
• Тип бокового профиля: плоский - упрощает монтаж и герметизацию при необходимости.

Совместимость и монтаж

Т-образная секция лестничного лотка 60х300 мм R=500 мм (LT 630 R5 FT) совместима с любыми лестничными лотками OBO BETTERMANN с аналогичной высотой стенки (60 мм) и шагом крепления. Для установки необходимо использовать болтовые соединения с соседними прямыми и угловыми секциями. Монтаж выполняется после сборки основной трассы - секция крепится к двум перпендикулярным участкам лотка. Учитывайте, что отсутствие встроенных соединителей требует дополнительных крепежных элементов (болты, гайки, шайбы).

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение на объектах атомной энергетики;
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - соответствует требованиям законодательства РФ для промышленного оборудования;
• Материал и покрытие соответствуют ГОСТ 14918 и ISO 1461 - обеспечивают надежную антикоррозийную защиту.

Преимущества

• Устойчивость к механическим нагрузкам благодаря толщине стали и симметричной конструкции;
• Защита кабелей от повреждений - беззубцовый профиль и гладкая поверхность внутренней стороны;
• Долговечность - горячеоцинкованное покрытие сохраняет целостность до 30 лет в условиях промышленной эксплуатации;
• Поддержка стандартизированных решений - легко интегрируется в существующие системы OBO BETTERMANN.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя покрытие устойчиво к коррозии, открытый монтаж требует учета условий окружающей среды;
• Не рекомендуется для кабелей с внешним диаметром более 80–90 мм - ограниченный радиус изгиба 500 мм может вызвать перегиб;
• Требует точного соблюдения геометрии трассы - неверный угол установки приведёт к затруднённой протяжке кабелей;
• Отсутствие быстрозажимных соединений увеличивает время монтажа по сравнению с модульными системами.

Примеры использования

• Переход между горизонтальным и вертикальным участком кабельной трассы в машинном зале АЭС;
• Обход колонны или технологического трубопровода на производстве с использованием лестничного лотка;
• Разветвление питания к группе станков от одной магистрали в цехе с высокими потолками;
• Прокладка кабелей связи в многоэтажных административных зданиях с лестничными клетками.

Практические советы

• Перед монтажом проверьте соответствие радиуса изгиба 500 мм минимальным требованиям кабелей - особенно для многожильных и оптоволоконных;
• Используйте пластиковые вставки или мягкие прокладки при протяжке чувствительных кабелей - даже беззубцовый профиль может иметь микронеровности;
• Фиксируйте секцию с обоих сторон одинаковым усилием - перекос приведёт к неравномерному распределению веса и возможной деформации;
• При работе в помещениях с повышенной влажностью дополнительно обработайте места стыков герметиком класса IP54+;
• Сохраняйте документы о лицензии Росатома - они обязательны для приемки работ на контролируемых объектах.
