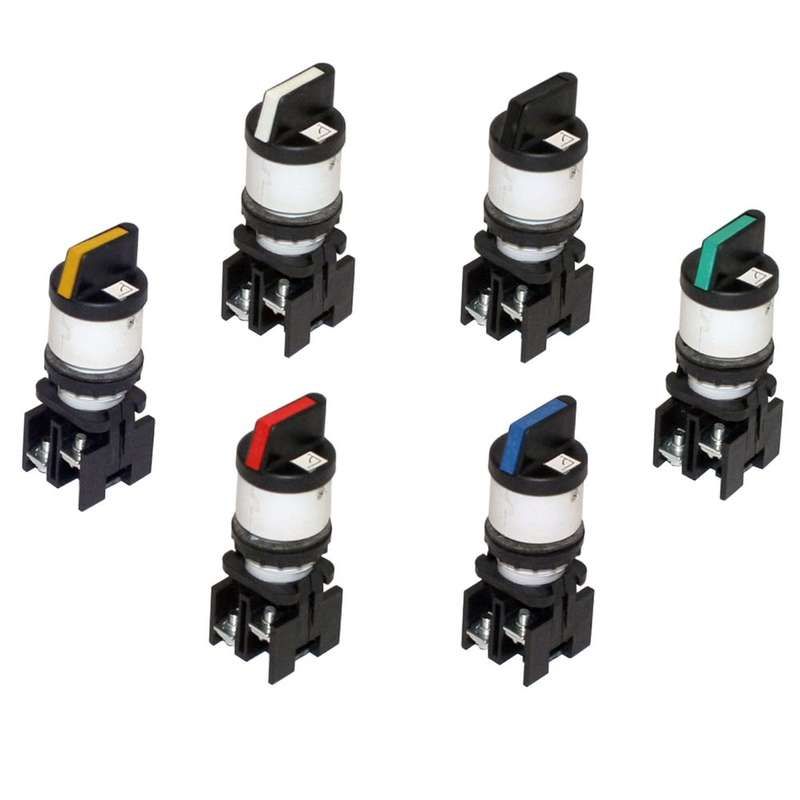

Переключатель кнопочный ВК 44-21-11161-54 УХЛ2 2 положения зел. Кашин 190111610ВЗ200000000 КашинЗЭА

Переключатель кнопочный 2-позиционный зеленый УХЛ2 ВК 44-21-11161-54 Кашин - это надежный коммутационный элемент для управления цепями в условиях повышенной влажности, перепадов температур и запыленности. Применяется в промышленном оборудовании, где требуется фиксированная позиция включения и визуальный контроль состояния.

Назначение и область применения

Переключатель предназначен для ручного включения и удержания цепи в активном состоянии. Зеленый цвет клавиши соответствует стандарту IEC 60073 - указывает на функцию «пуск» или «включение». Модель УХЛ2 рассчитана на работу в умеренно холодном климате, что делает её подходящей для установки в неотапливаемых помещениях, на открытых площадках или в цехах с колебаниями температуры.

Используется в системах управления станков, конвейеров, насосных агрегатов, компрессоров и другого оборудования, требующего постоянного включения после нажатия.

Технические характеристики

• Тип: двухпозиционный кнопочный переключатель с фиксацией (не возвратный)
• Цвет клавиши: зеленый
• Климатическое исполнение: УХЛ2 - работает при температуре от −25 C до +40 C, допускает высокую влажность и запыленность
• Монтаж: встраиваемый, через отверстие в панели
• Степень защиты: IP65 - защищен от пыли и струй воды из любого направления
• Контакты: один нормально разомкнутый контакт (NO), замыкающий при нажатии и сохраняющий состояние
• Рабочий ток: до 10 А при напряжении переменного тока 250 В
• Материал корпуса: термостойкий пластик, устойчивый к механическим воздействиям

Совместимость и монтаж

Установка осуществляется в отверстие диаметром 22 мм, типичное для промышленных кнопочных устройств. Переключатель фиксируется гайкой с резьбой M22×1,25. Для герметизации рекомендуется использовать уплотнительное кольцо, входящее в комплект.

Подключение проводов - клеммы с зажимом для жил сечением до 2,5 мм2. Направление подвода кабеля - нижнее, с возможностью поворота корпуса на 360° для удобства прокладки.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.5.1 и международному стандарту IEC 60947-5-1 для аппаратов управления. Сертифицирован для работы в электроустановках до 1000 В переменного тока. Конструкция исключает случайное отключение при вибрации.

Преимущества

• Фиксация в положении «включено» предотвращает самопроизвольное выключение
• Высокая степень защиты IP65 обеспечивает долговечность в сложных условиях
• Зеленый цвет клавиши снижает риск ошибочного действия оператором
• Конструкция без движущихся частей внутри корпуса минимизирует износ
• Произведён в России, совместим с большинством стандартных панелей

Ограничения применения

• Не предназначена для частого включения/выключения - не является импульсным кнопочным контактом
• Не подходит для управляемых автоматических систем без внешнего реле
• Не имеет световой индикации - нельзя использовать там, где нужен визуальный сигнал состояния кроме цвета клавиши
• Работает только в заданном температурном диапазоне УХЛ2; при более низких температурах возможна потеря эластичности материалов

Примеры использования

• Включение насоса в системе водоснабжения на объекте с неотапливаемым помещением
• Ручной пуск конвейера на пищевом производстве
• Активация аварийного освещения в цеху
• Запуск вентилятора в камере хранения

Практические советы

• При монтаже проверьте глубину отверстия - корпус переключателя УХЛ2 ВК 44-21-11161-54 Кашин требует свободного места для крепления гайки сзади
• Не используйте силовые кабели с большим сечением - это может повредить клеммы
• Для длительной эксплуатации в местах с частыми мойками применяйте дополнительно силиконовый герметик вокруг корпуса
• Проверяйте целостность уплотнителей при каждом обслуживании - они не меняются в процессе эксплуатации
• Если требуется отключение - используйте параллельно установленный выключатель или реле
