Переключатель кнопочный ВК 44-21-11161-54 УХЛ2 2 положения черн. Кашин 190111610ВЧ200000000 КашинЗЭА

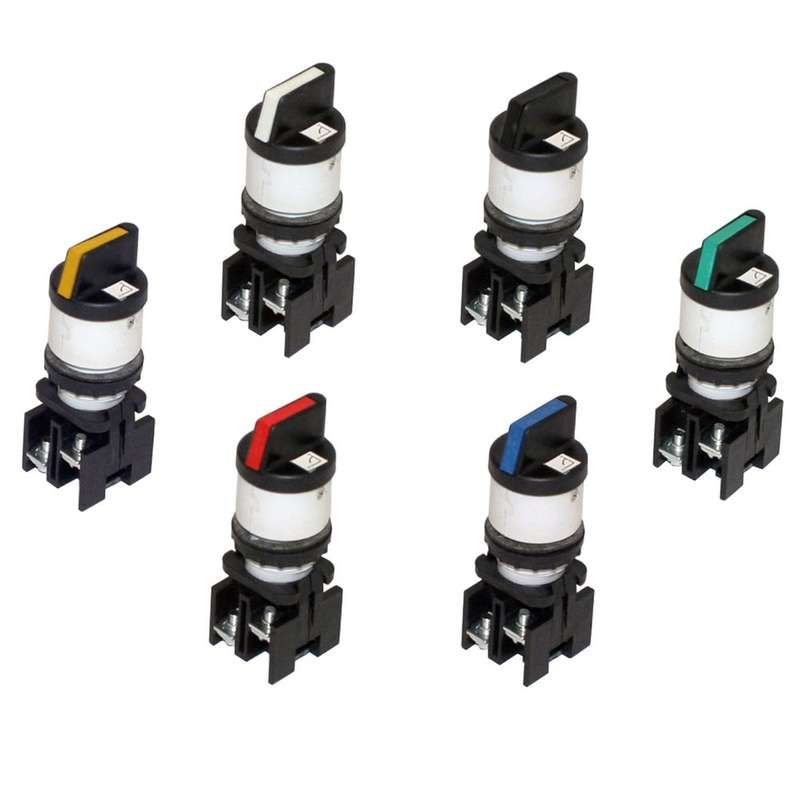

Переключатель кнопочный ВК 44-21-11161-54 УХЛ2 2 положения черный - это механический коммутационный аппарат с двумя устойчивыми положениями, предназначенный для ручного включения/выключения цепей до 220 В. Бренд КЗЭА г.Кашин выпускает эту модель в серийном исполнении для работы в условиях повышенной запыленности и влажности.

Назначение и область применения

Переключатель кнопочный ВК 44-21-11161-54 УХЛ2 2 положения черный используется для ручного управления электрическими цепями постоянного или переменного тока напряжением до 220 В. Подходит для установки на пультах, щитах и корпусах оборудования, где требуется надёжное и наглядное управление. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других устройствах промышленного назначения.

Технические характеристики

• Тип элемента управления: рукоятка поворотная - обеспечивает точную и контролируемую смену состояния
• Количество положений: 2 - устойчивые позиции “включено” / “выключено”, без самовозврата
• Фиксация: с фиксацией - механизм удерживает рукоятку в выбранном положении, предотвращает случайное переключение
• Напряжение: 220 В - рассчитан на работу в сетях бытового и промышленного переменного тока
• Степень защиты IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды из любого направления
• Подключение: винтовое - зажим проводов осуществляется через болты, что позволяет использовать медные жилы сечением до 2,5 мм2
• Конфигурация контактов: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НЗ) - возможность переключать две цепи одновременно
• Диаметр монтажного отверстия: 22,3 мм - требует точно соответствующего отверстия в панели
• Цвет: чёрный - рукоятка и переднее кольцо выполнены в одном цвете, обеспечивают единый внешний вид
• Исполнение: УХЛ2 - предназначен для эксплуатации в умеренном климате с возможностью воздействия высокой влажности и температур от −25C до +40C

Совместимость и монтаж

Монтаж Переключателя кнопочного ВК 44-21-11161-54 УХЛ2 2 положения черный выполняется путём вставки в круглое отверстие диаметром 22,3 мм. После прохождения через панель, устройство фиксируется резьбовым креплением снаружи. Для правильной сборки необходимо соблюдать плотность посадки - недостаточно глубокая установка снижает степень защиты, слишком глубокая - затрудняет поворот рукоятки. Предварительно проверьте соответствие толщины панели допустимому значению (обычно до 8–10 мм). Соединение проводов - только винтовое; использование кабельных наконечников рекомендовано для лучшего контакта.

Безопасность и стандарты

Переключатель кнопочный ВК 44-21-11161-54 УХЛ2 2 положения черный соответствует требованиям ГОСТ Р МЭК 60947-5-1 и имеет класс защиты IP54, что делает его безопасным для использования в помещениях с повышенной влажностью и наличием пыли. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Электрическая прочность изоляции соответствует нормам для рабочих напряжений до 250 В.

Преимущества

• Устойчивая фиксация двух положений - минимизирует риск некорректного включения
• Высокая защита IP54 - выдерживает условия цехов, складов, открытых площадок
• Простая и долговечная конструкция - отсутствие сложной электроники увеличивает срок службы
• Наличие обоих типов контактов (НО+НЗ) - позволяет реализовать базовые схемы управления без дополнительных компонентов
• Чёрный цвет и единый дизайн - эргономично сочетается с большинством пультов и корпусов

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - применение в более мощных цепях вызывает пробой изоляции
• Не взрывозащищён - нельзя использовать во взрывоопасных средах (например, в газовых хранилищах)
• Не является герметичным - не подлежит длительному погружению в жидкости или работе под дождём
• Не совместим с автоматическими системами - требует ручного воздействия оператора
• Не имеет световой индикации - невозможно определить состояние в темноте без внешних указателей

Примеры использования

• Включение/выключение насоса на водонасосной станции
• Ручной контроль питания конвейерной ленты на пищевом участке
• Обесточивание сварочного аппарата после завершения работ
• Выбор режима работы вентилятора (низкая/высокая скорость)
• Автоматизация тестового стенда - переключение между источниками питания

Практические советы

• При монтаже используйте шайбы и контргайки - они предотвратят самоотвинчивание при вибрации
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить пластиковую основу
• Для длительной эксплуатации в сырых местах периодически осматривайте контактные группы на окислы
• Если нужна индикация состояния - подключите параллельно LED-индикатор через резистор
• При замене старого аналога - обязательно сверьте диаметр отверстия: 22,3 мм отличается от распространённых 22 мм
