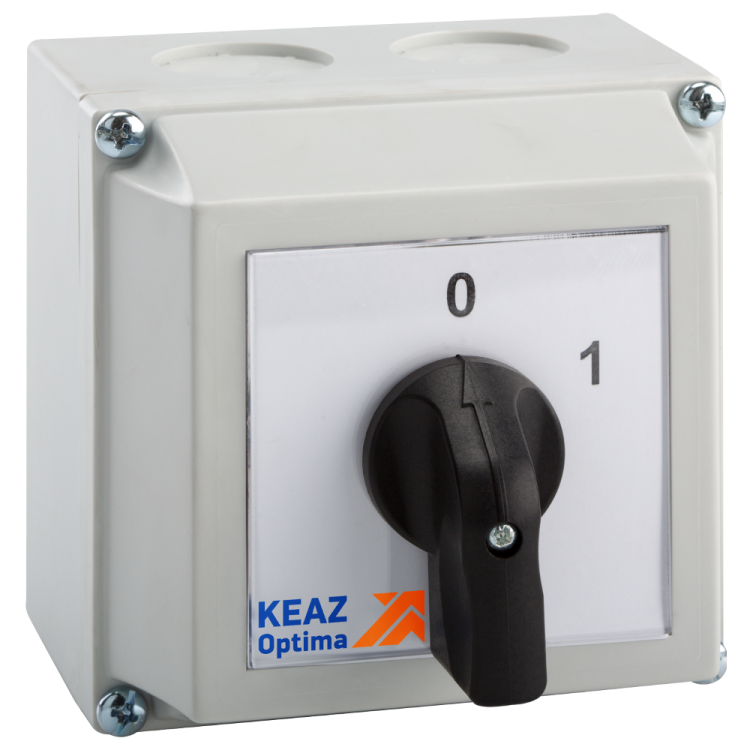

Переключатель кулачковый OptiSwitch 4G40 75 PK R214 КЭАЗ 231155

Переключатель кулачковый 4G40-75-PK-R214 от КЭАЗ - это надёжное устройство для коммутации трёхфазных цепей с возможностью выбора между тремя положениями, включая нейтральное. Применяется в системах управления оборудованием, где требуется точный контроль за направлением работы или отключение питания. Артикул 231155 соответствует серии OptiSwitch 4G, предназначенной для жёстких условий эксплуатации.

Назначение и область применения

Переключатель кулачковый 4G40-75-PK-R214 используется для ручного переключения трёхфазных электрических цепей. Подходит для управления двигателями, нагревательными элементами, конвейерами и другим промышленным оборудованием. Три положения рукоятки позволяют выбирать между «вкл.», «выкл.» и «обратным ходом» - что особенно важно в системах с реверсом. Наличие нейтрального положения обеспечивает безопасную остановку без автоматического возврата в активное состояние.

Технические характеристики

• Номинальный ток: 40 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Максимальное рабочее напряжение: 690 В - подходит для сетей 380/400 В и выше;
• Четыре полюса - контролирует все три фазы и нейтраль одновременно;
• 8 нормально открытых (НО) контактов - обеспечивают гибкую схему коммутации; нулевых нормально замкнутых (НЗ) контактов - значит, переключение происходит только при активном положении;
• Степень защиты IP65 - полностью герметичен против пыли и устойчив к струям воды с любого направления;
• Поворотная рукоятка - удобна для операторского управления, исключает случайные срабатывания;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить мощные провода без переходников;
• Климатическое исполнение У2 - рассчитан на работу при температуре от −25C до +40C и влажности до 80%;
• Габариты передней панели: 126×162 мм - требует соответствующего места для монтажа;
• Комплектное устройство в корпусе - готов к установке без дополнительной сборки;
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российским требованиям.

Совместимость и монтаж

Переключатель кулачковый 4G40-75-PK-R214 монтируется на монтажную плату или стену через отверстия в корпусе. Для установки необходима поверхность толщиной до 6 мм. Винтовое подключение позволяет закрепить кабель без специнструментов - достаточно отвертки. Размер передней панели 126×162 мм совпадает со стандартными нишами для аналогичных устройств КЭАЗ. Обратите внимание: устройство не предназначено для встраивания в щиты без внешнего кожуха - оно уже имеет собственный корпус.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP65, что делает его пригодным для использования в условиях повышенной запылённости, сырости или мытья оборудования. Конструкция предотвращает доступ к токоведущим частям при работающем переключателе. Работа с устройством допускается только после отключения питания. Переключение под нагрузкой возможно - но не рекомендуется при токах близких к 40 А, чтобы продлить срок службы контактов.

Преимущества

• Высокая механическая прочность - корпус выполнен из ударопрочного пластика с металлическими деталями внутри;
• Надёжная фиксация рукоятки в каждом положении - исключает самопроизвольное перемещение;
• Открытые контакты легко проверить визуально - снижаются риски аварии при обслуживании;
• Совместимость с другими компонентами серии OptiSwitch 4G - можно использовать в единой системе управления;
• Производится на КЭАЗ - один из крупнейших российских производителей аппаратов управления.

Ограничения применения

• Не предназначен для частого переключения более 60 раз в час - высокая частота снизит срок службы контактов;
• Не работает в средах с агрессивными химическими веществами - даже при IP65 корпус не защищён от кислот и растворителей;
• Не подходит для автоматических систем - управление только ручное;
• Нет встроенной блокировки - при необходимости безопасности следует применять внешние блокирующие устройства;
• Не имеет световой индикации состояния - необходимо подключать отдельные сигнальные лампы.

Примеры использования

• Реверсивный пуск асинхронного двигателя насоса - переключение между «вперёд», «остановка» и «назад»;
• Выбор режима работы термической печи - «нагрев», «выкл.», «поддержание температуры»;
• Управление конвейерной линией с возможностью ручного тестирования движения в обоих направлениях;
• Аварийное отключение группы оборудования при плановом обслуживании.

Практические советы

• При монтаже используйте кабель сечением не менее 10 мм2 для токов ниже 30 А - это повысит долговечность соединений;
• Обязательно затягивайте винты с усилием 0,5–0,7 Нм - слабый контакт вызывает нагрев, слишком сильный - повредит резьбу;
• Проверьте соответствие посадочного отверстия в панели - размер 126×162 мм требует точного выреза;
• Для работы в холоде (ниже −15C) перед первым включением дайте устройству прогреться в помещении 10–15 минут;
• Регулярно осматривайте контакты - при появлении следов окисления или подгорания замените переключатель, даже если он ещё функционирует.
