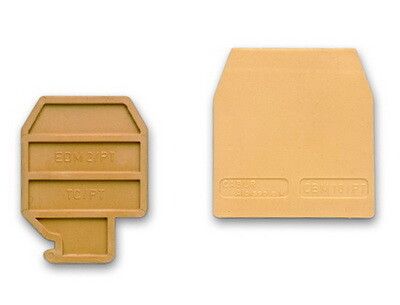

Изолятор торцевой SFR/PT SFR.4 бежевый - ZSF701 ДКС

Изолятор торцевой SFR/PT SFR.4 бежевый от DKC (ДКС) - это фиксатор для надежного крепления клемм на DIN-рейке. Артикул zsf701 обеспечивает механическую стабильность в распределительных щитах, особенно там, где важна безопасная работа с токами до 20 А.

Назначение и область применения

Изолятор торцевой SFR/PT SFR.4 бежевый используется для фиксации клеммных блоков на DIN-рейке. Предотвращает случайное смещение, проворачивание или выпадение клемм при вибрациях, ударах или при частом обслуживании. Подходит для установки в силовых и слаботочных шкафах: автоматических выключателях, УЗО, модульных контакторах, распределительных устройствах.

Технические характеристики

• Номинальное напряжение: 630 В - допустимо применение в сетях до 630 В переменного тока
• Номинальный ток: 6,3 / 20 А - совместим с клеммами, рассчитанными на ток до 20 А
• Материал: полиамид - высокопрочная термостойкая пластмасса, устойчивая к химическим воздействиям
• Класс воспламеняемости V0 - материал самозатухающий, не поддерживает горение
• Толщина: 1 мм - компактная форма, не занимает лишнего места на рейке
• Цвет: бежевый - соответствует цветовой гамме серии Quadro, обеспечивает единообразие сборки
• Защелкивающийся: да - фиксируется одним движением без инструментов
• Наличие разделителя: да - внутренняя перегородка исключает контакт между соседними клеммами
• Наличие торцевой заглушки: да - защищает клемму с торца, снижает риск случайного прикосновения

Совместимость и монтаж

Изолятор торцевой SFR/PT SFR.4 бежевый совместим со всеми клеммами серии Quadro, имеющими стандартную ширину 17,5 мм. Монтируется на DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно вставить фиксатор в крайний паз клеммного блока и плотно защелкнуть - звук «клик» подтверждает фиксацию. Не требует болтов, винтов или инструментов. После монтажа клемма остается доступной для подключения проводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-7-1 для комплектующих распределительных устройств. Класс воспламеняемости V0 гарантирует пожаробезопасность даже при перегрузках. Защита от прикосновений через торцевую заглушку повышает уровень защиты IP20 в собранном виде.

Преимущества

• Удобная защелка - монтаж за секунды, без инструментов
• Разделитель внутри - исключает короткое замыкание между соседними клеммами
• Торцевая заглушка - минимизирует риск поражения током при обслуживании
• Высокая прочность материала - выдерживает многократные демонтажи и вибрации
• Цветовая согласованность - сочетается с другими элементами серии Quadro, упрощает визуальный контроль

Ограничения применения

Не предназначена для использования вне DIN-реек. Не рекомендуется применять в условиях постоянного воздействия открытого пламени, агрессивных растворителей или температур выше +85 C. Не подходит для клемм шириной более 17,5 мм - возможен люфт и потеря фиксации. Не является электроизоляционным элементом для высоковольтных цепей свыше 630 В.

Примеры использования

• Фиксация клеммных колодок в щите управления насосной станцией
• Закрепление входных и выходных клемм УЗО в жилых домах
• Обеспечение стабильности клемм в промышленных контроллерах на конвейерах
• Сборка распределительных щитов в пищевой промышленности - благодаря классу V0 и легкому мытью поверхности

Практические советы

• Перед монтажом проверьте, что клемма полностью вставлена в рейку - иначе фиксатор не защелкнется
• Используйте один изолятор на каждом конце клеммного блока - так обеспечивается максимальная устойчивость
• При использовании нескольких рядов клемм - располагайте изоляторы SFR.4 бежевые строго вертикально, чтобы сохранить эстетику и функциональность
• Артикул zsf701 можно комбинировать с другими элементами серии Quadro - все детали имеют стандартизованные посадочные размеры
• Не используйте изолятор как опору для тяжелых проводов - нагрузка должна передаваться только на клемму, а не на фиксатор
