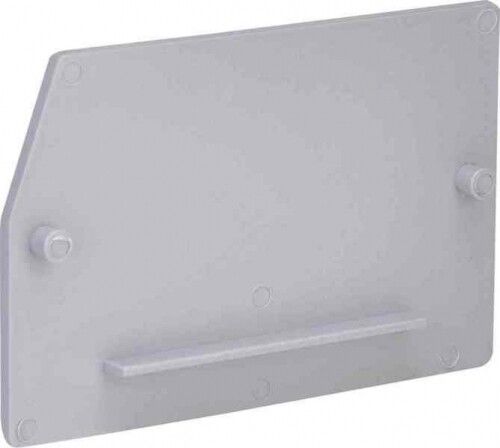

Изолятор торцевой SFR/PTGR Quadro серый DKC ZSF701GR

Изолятор торцевой SFR/PTGR серый от DKC (ДКС) - компактный элемент для защиты и фиксации проводов на DIN-рейке в распределительных щитах. Продукт серии Quadro обеспечивает надёжную изоляцию и безопасное разделение цепей в условиях высокой плотности монтажа.

Назначение и область применения

Изолятор торцевой SFR/PTGR серый используется для изоляции и механической фиксации проводов на конце модульного оборудования, установленного на DIN-рейке. Предназначен для работы в распределительных щитах автоматики, управления и силовой коммутации. Подходит для систем с высокой плотностью установки устройств - например, в промышленных контроллерах, панелях станков, системах освещения и HVAC.

Технические характеристики

• Номинальное напряжение: 630 В - позволяет использовать в сетях переменного и постоянного тока до этого значения.
• Номинальный ток: 6,3 / 20 А - рассчитан на работу с нагрузками до 20 А, с возможностью снижения тока до 6,3 А при повышенной плотности монтажа.
• Материал: полиамид - устойчив к перегреву, химическим воздействиям и механическим повреждениям.
• Класс воспламеняемости V0 - материал самозагасает после удаления источника пламени, соответствует требованиям безопасности IEC 60695-11-10.
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные склады и нагретые шкафы.
• Толщина: 1 мм - минимальная толщина для сохранения прочности при компактном исполнении.
• Цвет: серый - стандартизированная окраска для удобства визуального различения в составе сборки.

Совместимость и монтаж

Изолятор торцевой SFR/PTGR серый совместим со всеми устройствами серии Quadro от DKC, которые имеют стандартную DIN-рейку 35 мм. Устанавливается на конец модулей для предотвращения контакта между соседними выводами. Защелкивающаяся конструкция обеспечивает быстрый и надёжный монтаж без инструментов - просто зафиксируйте его на край устройства до характерного щелчка. Наличие разделителя и торцевой заглушки исключает случайное замыкание между фазами или заземлением.

Безопасность и стандарты

Изделие соответствует нормам безопасности IEC 60695-11-10 (класс горючести V0) и применяется в соответствии с требованиями ГОСТ Р МЭК 61439-1. Конструкция исключает риск возгорания при перегрузках и обеспечивает электроизоляционную целостность даже при длительной работе при максимальных температурах.

Преимущества

• Застёгивающаяся система - монтаж без винтов, гаек или клея; легко снять и переустановить.
• Встроенный разделитель - предотвращает контакт между соседними клеммами, особенно важен при использовании многожильных проводов.
• Торцевая заглушка - закрывает открытую часть корпуса, защищает от пыли, влаги и случайного прикосновения.
• Устойчивость к широкому диапазону температур - работает в холодных помещениях и жарких шкафах без деформаций.

Ограничения применения

• Не предназначен для внешней установки - не имеет IP-защиты, не рекомендован для использования вне герметичных шкафов.
• Не следует применять в средах с агрессивными химическими веществами (например, растворители, кислоты) - хотя полиамид устойчив, он не является химически инертным.
• Максимальный ток 20 А действителен при условии свободного воздушного охлаждения; при плотной группировке устройств допустимый ток снижается до 6,3 А.

Примеры использования

• Фиксация проводов на конце автоматического выключателя в щите управления насосной станцией.
• Изолирование выходных клемм частотного преобразователя в промышленном шкафу.
• Обеспечение безопасности при монтаже нескольких реле в одном ряду на DIN-рейке.
• Завершение сборки распределительной панели в пищевой промышленности, где требуется чистота и отсутствие открытых токоведущих частей.

Практические советы

• Перед монтажом проверьте, что изолятор точно соответствует форме края вашего устройства - SFR/PTGR серый подходит только для изделий серии Quadro.
• При использовании в условиях высокой вибрации дополнительно зафиксируйте провода хомутами, чтобы избежать нагрузки на изолятор.
• Не используйте изолятор как опору для тяжёлых кабелей - он не рассчитан на механическую нагрузку, только на изоляцию.
• Артикул zsf701gr - единственный номер для заказа именно этой модели. Не путайте с другими цветами или типами изоляторов, даже если они кажутся аналогичными.
