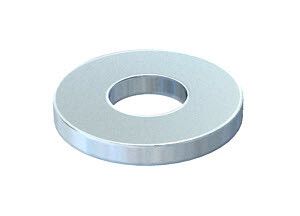

Шайба M12 LKS 966 M12 G плоская, 24x2.5 мм OBO Bettermann 3402126

Шайба M12 (WS M12 D24 G) от OBO Bettermann - это стандартная металлическая шайба с гальваническим цинковым покрытием, предназначенная для равномерного распределения нагрузки при креплении болтов М12. Артикулы 966 m12 g и 3402126 соответствуют сериям LKS и подходят для промышленной сборки, где важна надёжность и устойчивость к коррозии.

Назначение и область применения

Шайба M12 (WS M12 D24 G) используется для увеличения площади опоры под головкой болта или гайки, предотвращая повреждение поверхностей крепления и снижая риск деформации материала. Применяется в машиностроении, автоматизации, системах крепления оборудования на стенках, рамах и панелях. Подходит для установки в условиях повышенной влажности благодаря защите от коррозии.

Технические характеристики

• Метрический размер резьбы: М12 - совместима с болтами и гайками с внутренним диаметром резьбы 12 мм
• Наружный диаметр: 24 мм - обеспечивает достаточную площадь распределения нагрузки
• Внутренний диаметр: 13 мм - позволяет свободно проходить болту М12 с зазором
• Толщина: 2,5 мм - оптимальна для жесткости и удержания формы под нагрузкой
• Материал: оцинкованная сталь - сочетает прочность и антикоррозийную защиту
• Покрытие: гальваническое цинкование - более равномерное и долговечное, чем механическое цинкование
• Тип: 966 M12 G - соответствие стандарту DIN 125, форма А

Совместимость и монтаж

Шайба M12 (WS M12 D24 G) совместима со всеми болтами и гайками стандарта М12. Устанавливается между головкой болта/гайки и поверхностью крепления. Не требует специальных инструментов - фиксируется обычным ключом или отверткой. Для точного монтажа проверьте, чтобы диаметр отверстия в монтируемой детали был не менее 13 мм, иначе шайба не пройдет.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 125, форма А - один из самых распространённых типов плоских шайб в Европе. Гальваническое цинкование соответствует требованиям к защите от коррозии в средних условиях эксплуатации. Соответствует экологическим нормам RoHS по содержанию тяжёлых металлов.

Преимущества

• Высокая прочность стали обеспечивает устойчивость к деформации даже при высоких моментов затяжки
• Цинковое покрытие защищает от ржавчины в помещениях с влажностью до 80%
• Регулярный внешний вид и точные размеры позволяют использовать в эстетически значимых местах
• Универсальная совместимость с большинством метрических крепёжных элементов М12

Ограничения применения

• Не предназначена для постоянного контакта с морской водой или агрессивными химическими средами - для таких условий требуется нержавеющая сталь или покрытие из никаля
• Не рекомендуется применять в условиях частых температурных перепадов выше +150 C - возможна потеря адгезии цинкового слоя
• Не заменяет пружинные или зубчатые шайбы при необходимости противоскольжения или вибростойкости

Примеры использования

• Крепление корпусов станков и панелей управления в заводских линиях
• Фиксация кабельных каналов и направляющих на металлоконструкциях
• Сборка щитового оборудования - шайбы используются под болты крепления DIN-рейки
• Монтаж осветительных приборов и вентиляционных решёток на стальные основания

Практические советы

• Перед установкой проверяйте, что болт М12 имеет резьбу с шагом 1,75 мм - это стандарт для шайбы типа DIN 125
• При использовании в открытых зонах (например, на крыше или в подвале) комбинируйте эту шайбу с герметиком или резиновой прокладкой для лучшей защиты от влаги
• Артикул 966 m12 g - это тот же продукт, что и 3402126; различаются только номера в каталогах OBO Bettermann и LKS - выбирайте по доступности
• Не используйте шайбу в качестве изолятора - она проводит электричество, так как изготовлена из стали
