Стержень резьбовой M12x1000mm (TR M12 1M G) | 3141306 OBO Bettermann 2078 G

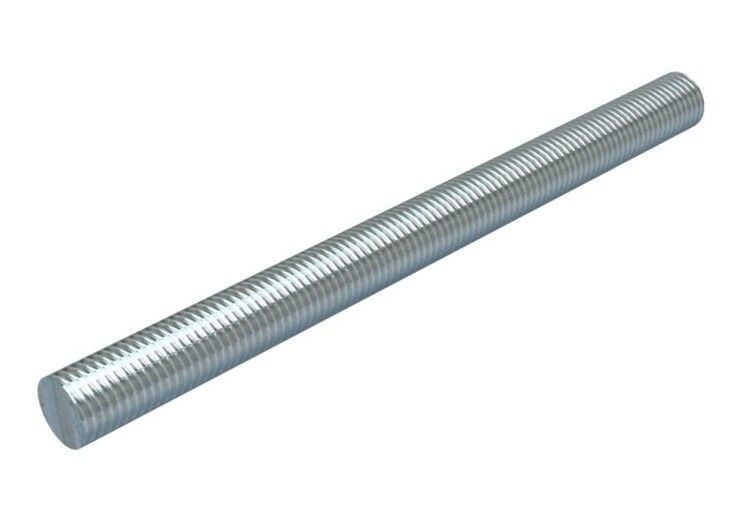

Шпилька резьбовая M12x1000 мм, высокопрочная, класс прочности 5.8, DIN975 от бренда OBO Bettermann - это длинномерный крепёжный элемент с резьбой на обоих концах, предназначенный для надёжного соединения толстых металлических конструкций. Артикул 3141306 соответствует сериям LKS и используется в промышленной автоматизации, энергетике и строительстве.

Назначение и область применения

Шпилька резьбовая M12x1000 мм применяется там, где требуется сквозное крепление через две или более детали - например, при монтаже шинопроводов, кабельных лотков, опорных конструкций и стоек оборудования. Благодаря длине 1 метр она удобна для сборки массивных рам, фланцевых узлов и оснований, требующих двухстороннего крепления гайками. Подходит для установки в предварительно просверленные отверстия с последующим закреплением на обоих концах.

Технические характеристики

• Метрическая резьба: M12 - шаг 1,75 мм, внутренний диаметр резьбы около 10,1 мм
• Общая длина: 1000 мм (1 метр)
• Класс прочности: 5.8 - средняя нагрузочная способность, выдерживает до 500 МПа временного сопротивления разрыву
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности, но не рекомендовано для постоянного контакта с морской водой или агрессивными химикатами
• Стандарт: DIN 975 - европейский норматив для резьбовых шпилек с двумя одинаковыми резьбовыми участками
• Артикулы: 2078 M12 1M G / 3141306

Совместимость и монтаж

Шпилька резьбовая M12x1000 мм совместима с гайками M12 класса прочности 5.8–8.8 и шайбами диаметром 18–22 мм. Для монтажа используйте ключи на 17 мм. Установка выполняется в два этапа: сначала шпилька вставляется в подготовленное отверстие, затем затягиваются гайки с обеих сторон. Обязательно проверьте посадочный диаметр отверстий - он должен быть не менее 12,5 мм для свободного прохода без перекоса. Гайки должны быть затянуты равномерно, чтобы избежать деформации резьбы.

Безопасность и стандарты

Изделие соответствует требованиям DIN 975 и EN ISO 4014/4017. Класс прочности 5.8 указывает на допустимую механическую нагрузку - не следует использовать в критически нагруженных системах, таких как несущие конструкции зданий или оборудование с динамическими нагрузками выше 10 кН. Цинковое покрытие обеспечивает антикоррозийную защиту в помещениях с умеренной влажностью, но не заменяет катодную защиту в агрессивных средах.

Преимущества

• Универсальная длина 1 метр позволяет собирать сложные многослойные конструкции без необходимости сварки или удлинения
• Цинковое покрытие снижает риск окисления при хранении и монтаже в закрытых помещениях
• Соответствие DIN 975 гарантирует точность резьбы и взаимозаменяемость с другими компонентами европейского стандарта
• Высокая доступность в ассортименте LKS от OBO Bettermann - легко найти аналогичные гайки, шайбы и крепёжные элементы одной серии

Ограничения применения

• Не применять в условиях постоянного воздействия воды, солевых растворов, кислот или щелочей - цинковое покрытие будет разрушаться
• Класс прочности 5.8 недостаточен для ответственных конструкций с ударными или вибрационными нагрузками - выбирайте класс 8.8 или выше
• Не использовать в качестве осевой опоры или в системах с высоким моментом закручивания - возможна пластическая деформация резьбы
• Длина 1000 мм делает изделие трудным для транспортировки и хранения - требуются специальные контейнеры или вертикальные стойки

Примеры использования

• Фиксация шинопровода к потолочному кронштейну через 200-мм плиту перекрытия
• Сборка рамы для распределительного щита с толщиной стенок 80 мм
• Закрепление кабельного лотка к бетонной плите с использованием анкерных болтов с другой стороны
• Монтаж опорных стоек для оборудования в промышленном цехе с толстой стальной платформой

Практические советы

• Перед монтажом проверьте целостность резьбы - повреждённые участки могут вызвать перекос при затяжке
• Для долговечности используйте смазку на основе меди или графита - особенно при частом демонтаже
• Если нужна большая прочность - замените шпильку M12x1000 мм на аналог класса 8.8, например, OBO Bettermann с артикулом 3141307
• Храните в сухом месте, избегайте контакта с влагой - даже цинковое покрытие теряет эффективность при длительном воздействии конденсата
• При заказе учтите, что шпилька M12x1000 мм - это единственный вариант в серии LKS такой длины; другие длины (например, 500 мм) имеют другие артикулы
