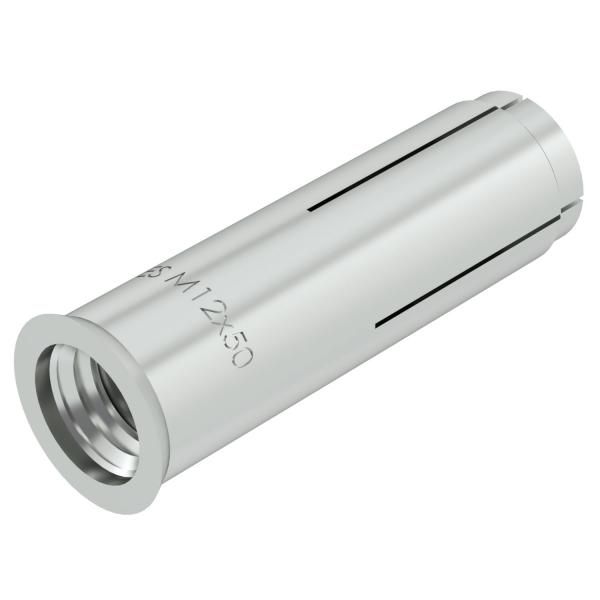

Забивной анкер ES M 12x50 мм, сталь, G | 3492026 OBO Bettermann

Забивной анкер ES M12x50 мм, сталь, G от OBO Bettermann предназначен для надёжного крепления в бетоне - как в монолитном, так и в ячеистом. Артикул 3492026 соответствует серии LKS и используется там, где требуется прочное соединение без предварительного сверления резьбы.

Назначение и область применения

Этот анкер применяют для фиксации оборудования, трубопроводов, кронштейнов и других элементов в бетонных основаниях. Подходит для одиночного крепления в монолитном бетоне и для многократного использования - как в монолите, так и в газоблоке или пеноблоке. Установка осуществляется ударным способом, что делает его удобным для работ на объектах без доступа к электроинструментам.

Технические характеристики

• Резьба: М12 - совместима с болтами и гайками стандарта ISO
• Общая длина: 50 мм - глубина установки равна длине анкера
• Диаметр отверстия: 15 мм - требует сверла именно этого размера
• Материал втулки: углеродистая сталь - обеспечивает механическую прочность
• Покрытие: гальваническое цинкование - защищает от коррозии в умеренно влажной среде
• Нагрузка на растяжение: 2,4 кН - максимальная допустимая сила вытягивания
• Выдергивающая нагрузка: 2,4 кН - аналогично показывает сопротивление извлечению
• Тип: ударный забивной - работает при удара молотком
• Поддержка усиления: да - можно использовать в уже установленных конструкциях

Совместимость и монтаж

Анкер ES M12x50 мм, сталь, G монтируется исключительно через подготовленное отверстие Ø15 мм. После просверливания необходимо удалить пыль и debris. Анкер вставляется до упора и закрепляется одним точечным ударом молотка - втулка распирается внутри бетона. Для правильного монтажа рекомендован специализированный инструмент: маркировочный штырь и распорный механизм, входящий в комплект OBO Bettermann. Болт М12 вводится после установки анкера - он не входит в комплект.

Безопасность и стандарты

Изделие имеет европейский технический сертификат ETA-02/0020 и ETA-05/0116, опция 7. Это подтверждает класс огнестойкости R120 - то есть сохраняет несущую способность в течение 120 минут при воздействии открытого пламени. Соответствие нормам EN 14527 гарантирует безопасность применений в ответственных конструкциях.

Преимущества

• Не требует сложного оборудования - достаточно обычного молотка
• Цинковое покрытие увеличивает срок службы в помещениях с повышенной влажностью
• Подходит для старых и новых поверхностей - возможно крепление в ранее использованных местах
• Фиксируется сразу при первом ударе - снижает время монтажа
• Совместим с широким спектром метизов М12 - легко заменяем

Ограничения применения

• Не для трещиноватого, расслоенного или сильно повреждённого бетона
• Не предназначена для работы в условиях постоянного контакта с морской водой или химически активными веществами
• Не подходит для кирпича, камня или древесины - только для бетона
• При температуре ниже –10 C возможна потеря пластичности материала - перед монтажом прогревать нельзя
• Нельзя перегружать - превышение 2,4 кН вызывает деформацию и отказ

Примеры использования

• Крепление воздуховодов в жилых и промышленных зданиях
• Фиксация кабельных лотков в тоннелях и подземных парковках
• Установка опор для светильников в бетонных плитах полов
• Монтаж технологических рам и стоек в зданиях из газобетона
• Закрепление систем противопожарной защиты в многоэтажных корпусах

Практические советы

• Перед установкой проверьте глубину отверстия - она должна точно соответствовать 50 мм; слишком глубокое отверстие снижает несущую способность
• Используйте сверло с алмазным напылением или победитовым наконечником - особенно в плотном бетоне
• Чистите отверстие щёткой и продувкой - даже маленькая пыль уменьшает контакт с бетоном
• При работе в ячеистом бетоне используйте минимальную силу удара - материал мягче, риск растрескивания выше
• Не затягивайте болт полностью сразу - начните с легкого усилия, затем доведите до нужного момента
• Артикул 3492026 часто заказывают вместе с болтом М12×80 - чтобы иметь готовый комплект
