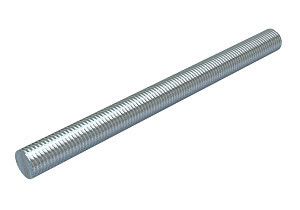

Шпилька резьбовая DIN 975 TR M12 2M G M12x2000мм 5.8 OBO Bettermann 3141144

Шпилька резьбовая M12x2000 мм, высокопрочная, класс прочности 5.8, DIN975 от OBO BETTERMANN - это надёжный крепёжный элемент для жёсткого соединения тяжёлых конструкций, подвеса кабельных лотков, профилей и кронштейнов. Артикул 3141144 соответствует требованиям DIN975 и изготовлен по технологии накатки резьбы, что обеспечивает повышенную прочность и долговечность.

Назначение и область применения

Шпилька резьбовая M12x2000 мм предназначена для создания разъёмных соединений между двумя деталями, где одна сторона крепится через гайку, а другая - через резьбу, заведённую в ответное отверстие. Применяется в системах крепления и монтажа: подвес кабельных лотков, фиксация направляющих профилей, установка опорных кронштейнов, монтаж оборудования на бетонные или стальные основания. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и зданий с высокими требованиями к надёжности креплений.

Технические характеристики

• Метрическая резьба: M12 - диаметр 12 мм, шаг резьбы 1,75 мм (стандартный для M12)
• Общая длина: 2000 мм - позволяет использовать в многослойных конструкциях или при необходимости длинного выступающего участка
• Класс прочности: 5.8 - предел временного сопротивления ~500 МПа, предел текучести ~400 МПа; на 20% прочнее, чем класс 4.8
• Материал: углеродистая сталь, произведённая в России
• Покрытие: гальваническое цинковое (Ц6 хр по ГОСТ 9.306) - защищает от коррозии в условиях средней агрессивности
• Производство: Россия, Липецк, компания «ОБО Беттерманн Производство»
• Технология изготовления: накатка резьбы - сохраняет целостность структуры металла, повышает прочность и точность резьбы
• Угол профиля резьбы: 60° - соответствие ГОСТ 24705-2004
• Артикулы: 3141144, 2078 M12 2M G

Совместимость и монтаж

Шпилька резьбовая M12x2000 мм совместима с гайками M12 класса прочности 5.8 и выше, а также с шайбами согласно ГОСТ 11371. Для монтажа требуется подготовленное резьбовое отверстие в одной из соединяемых деталей (например, в сварном крепёжном элементе или закладной детали). Второй конец шпильки фиксируется гайкой с шайбой. Рекомендуется применять два гайки - одну для фиксации, вторую - для контргайки, особенно при вибрационных нагрузках. Посадочный диаметр отверстия в материале должен быть не менее 12,5–13 мм для свободного входа резьбовой части.

Безопасность и стандарты

• Соответствует DIN 975 - европейский стандарт на резьбовые шпильки с полной резьбой
• Соответствует ГОСТ 24705-2004 - резьба метрическая, угол 60°
• Покрытие соответствует ГОСТ 9.306 - гальваническое цинкование класса Ц6 хр
• Изделие не содержит токсичных материалов, безопасно для работы в помещениях с людьми

Преимущества

• Высокая механическая прочность благодаря накатному методу формирования резьбы - металл не перерезается, а деформируется, сохраняя плотность
• Класс прочности 5.8 даёт запас по нагрузке по сравнению с более распространёнными изделиями класса 4.8
• Цинковое покрытие обеспечивает длительную антикоррозийную защиту даже в условиях повышенной влажности
• Стандартизированная форма и размеры обеспечивают взаимозаменяемость с другими продуктами OBO BETTERMANN и аналогами по DIN975
• Производство в России - контроль качества на всех этапах, возможность быстрой замены при необходимости

Ограничения применения

• Не рекомендуется для постоянного контакта с морской водой, хлорированными растворами или агрессивными химикатами - цинковое покрытие не рассчитано на экстремально агрессивные среды
• Не предназначен для использования в качестве осевого нагружающего элемента (не работает как анкер); требует опоры с двух сторон
• Длина 2000 мм делает её трудной для транспортировки и хранения - необходимы специализированные условия
• Не подходит для крепления в мягких материалах (дерево, пластик) без предварительной установки вставок или металлических гильз

Примеры использования

• Подвес кабельных лотков к потолку или несущим конструкциям в промышленных цехах
• Фиксация стоек для системы кабельного управления в распределительных пунктах
• Монтаж кронштейнов для воздуховодов, трубопроводов или электрооборудования
• Создание базового крепления для оборудования массой до 500 кг при правильном распределении нагрузки

Практические советы

• Перед монтажом проверьте глубину резьбового отверстия - оно должно быть минимум на 1,5 диаметра резьбы (18 мм) глубже, чем длина ввинчиваемой части шпильки
• При использовании нескольких шпилек в одном узле соблюдайте равномерность затяжки - используйте динамометрический ключ, чтобы избежать перегрузки
• Для защиты от самопроизвольного откручивания применяйте контргайки или резьбовые фиксаторы (например, Loctite 242)
• При работе с длинной шпилькой (2000 мм) используйте поддерживающие устройства - она легко прогибается при неправильной транспортировке
• Запасные шпильки лучше хранить в сухих местах - даже с цинковым покрытием возможна белая коррозия при длительном воздействии влаги
