Соединительная муфта со сквозной внутренней резьбой - CSTR M12 G OBO Bettermann

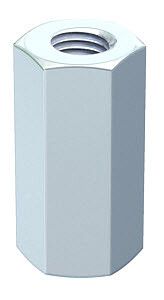

Соединитель резьбового стержня M12x40 мм от OBO BETTERMANN - это надёжный элемент для соединения двух резьбовых стержней с наружной резьбой М12. Применяется там, где требуется прочное, разборное соединение без сварки - например, в системах крепления, металлоконструкциях, монтаже оборудования. Артикул 6410111 соответствует серии VBS.

Назначение и область применения

Соединитель резьбового стержня M12x40 мм предназначен для соединения двух резьбовых штанг или стержней с внешней метрической резьбой М12. Он работает как гайка-муфта с внутренней резьбой, позволяя удлинить или соединить два элемента без сварки. Подходит для монтажа кабельных трасс, фиксации опор, сборки рам, крепления трубопроводов и других задач, где важна механическая прочность и возможность демонтажа.

Технические характеристики

• Диаметр резьбы: 12 мм (М12)
• Общая длина: 40 мм
• Тип резьбы: внутренняя, непрерывная, метрическая
• Материал: углеродистая сталь
• Защитное покрытие: гальваническое цинкование - устойчиво к коррозии в условиях повышенной влажности
• Размер ключа: 19 мм - удобно затягивать обычным рожковым или накидным ключом
• Форма корпуса: шестигранник - обеспечивает надёжное удержание при монтаже
• Артикулы: cstr m12 g, 6410111

Совместимость и монтаж

Соединитель резьбового стержня M12x40 мм совместим с любыми резьбовыми стержнями, имеющими наружную резьбу М12 с шагом 1,75 мм (стандарт ISO 261). Для установки необходимо вкрутить один стержень в одну сторону муфты, второй - в другую. Убедитесь, что длина резьбы каждого стержня достаточна для плотного захода - минимум 8–10 мм в каждую половину муфты. Не используйте силовые инструменты без контроля момента - перегрузка может повредить резьбу.

Безопасность и стандарты

Изделие изготовлено из стали, соответствующей требованиям EN 10025. Гальваническое цинкование соответствует DIN 50960. Соответствует нормам безопасности для механически нагруженных соединений в промышленном оборудовании. Не предназначено для работы в средах с высокой химической агрессивностью - например, в контакте с кислотами или щелочами.

Преимущества

• Удобство монтажа: не требует сварки, позволяет собирать и разбирать конструкцию многократно
• Высокая прочность: стальная конструкция выдерживает значительные осевые нагрузки
• Защита от коррозии: цинковое покрытие продлевает срок службы в помещениях с влажностью
• Стандартный размер ключа 19 мм - совместим с распространёнными инструментами

Ограничения применения

• Не применяется в условиях постоянного воздействия воды, солевых растворов или агрессивных химикатов - цинковое покрытие недостаточно для таких сред
• Не рекомендован для динамических нагрузок с частыми вибрациями без дополнительной фиксации (например, контргайки)
• Не подходит для резьб меньшего или большего диаметра - даже 11 мм или 13 мм не будут работать
• Длина 40 мм ограничивает максимальную толщину соединяемых деталей - суммарная длина резьбы стержней должна быть меньше 30 мм

Примеры использования

• Соединение двух стальных штоков в системе крепления кабельных лотков
• Удлинение анкерных болтов при монтаже оборудования на бетонные основания
• Сборка регулируемых стоек для технологического оборудования
• Фиксация направляющих в конвейерных системах

Практические советы

• Перед монтажом проверьте резьбу на стержнях - наличие заусенцев или деформаций снижает надёжность соединения
• Затягивайте равномерно, начиная с одной стороны, затем с другой - так предотвращается перекос
• Для вибрационных условий используйте контргайки или герметик Loctite 243
• При необходимости замены - можно использовать аналогичные изделия других брендов, если параметры резьбы точно совпадают
• Храните в сухом месте - длительное воздействие влаги может вызвать белый налёт на цинке, хотя это не влияет на функциональность
