Шайба стопорная M10 (SWS G) | 3404102 OBO Bettermann DIN 6798 A G

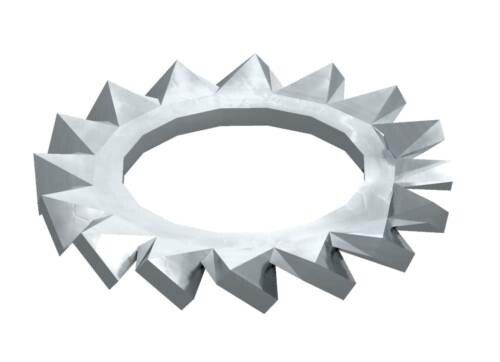

Шайба стопорная M10 (SWS M10 G) от OBO Bettermann - элемент крепления, предотвращающий самопроизвольное ослабление гайки на резьбовом соединении. Применяется в машиностроении, автоматизации и промышленной сборке там, где важна надёжность фиксации. Артикулы 3404102 и din 6798 a m10 g соответствуют немецкому стандарту DIN 6798 A.

Назначение и область применения

Шайба стопорная M10 (SWS M10 G) используется для предотвращения самоотвинчивания гаек и болтов под действием вибраций, ударных нагрузок или переменного крутящего момента. Подходит для установки на резьбу М10 в узлах, где требуется механическая фиксация без использования контргаек или клеевых составов. Часто применяется в оборудовании для производства, транспорта, энергетики и системах автоматизации.

Технические характеристики

• Размер резьбы: M10 - совместима с болтами и гайками с метрической резьбой диаметром 10 мм
• Внутренний диаметр: 10,5 мм - обеспечивает свободную посадку на резьбу без заеданий
• Наружный диаметр: 18 мм - достаточен для надёжного упора и распределения усилия
• Толщина: 2,7 мм - оптимальна для жесткости и способности деформироваться при затяжке
• Материал: сталь - высокая прочность на изгиб и смятие
• Защитное покрытие: гальваническое цинкование - антикоррозийная защита в условиях повышенной влажности
• Стандарт: DIN 6798 A M10 G - форм-фактор и размеры соответствуют европейскому промышленному нормативу

Совместимость и монтаж

Шайба стопорная M10 (SWS M10 G) устанавливается между гайкой и поверхностью детали. После затяжки гайки зубья шайбы вдавливаются в основание и в боковые грани гайки, препятствуя её провороту. Для правильной работы необходимо использовать гайку с плоской опорной поверхностью. Шайба не требует специальных инструментов - монтируется обычным ключом. Убедитесь, что посадочный диаметр резьбы точно соответствует 10,5 мм - перегрузка или слишком малый зазор снижают эффективность.

Безопасность и стандарты

Изделие соответствует стандарту DIN 6798 A, который регламентирует форму, размеры и требования к материалам для стопорных шайб. Гальваническое цинкование соответствует требованиям к коррозионной стойкости для промышленного оборудования. Соответствие стандарту гарантирует взаимозаменяемость с другими изделиями, произведенными по DIN 6798.

Преимущества

• Высокая надёжность против самоотвинчивания даже при длительных вибрациях
• Не требует дополнительных компонентов (например, замковых пластин или клея)
• Цинковое покрытие увеличивает срок службы в агрессивных средах
• Простота монтажа - не нуждается в доработке или подгонке
• Совместима с большинством стандартных крепёжных элементов M10

Ограничения применения

• Не рекомендуется применять в условиях постоянного температурного воздействия выше +150 C - возможна потеря упругости стали
• Не предназначена для многократного использования - после демонтажа зубья теряют способность плотно сцепляться
• Не подходит для мягких материалов (дерево, пластик) - не обеспечивается необходимое сопротивление деформации
• Запрещено использовать с гайками, имеющими внутреннюю рифлёную поверхность - риск повреждения шайбы

Примеры использования

• Фиксация гаек на валу двигателя или редуктора
• Установка на крепёж рамы станка или конвейера
• Закрепление кронштейнов в системах вентиляции и трубопроводах
• Применение в электрооборудовании, где есть вибрация от работающих механизмов

Практические советы

• Перед установкой проверьте, чтобы резьба болта была чистой и без повреждений - грязь или забитые нитки снижают эффект фиксации
• Не используйте шайбу в паре с пружинными шайбами - они выполняют аналогичную функцию, и комбинирование не даёт выигрыша
• При необходимости замены - всегда устанавливайте новую шайбу; старая уже не сможет обеспечить надёжную фиксацию
• Для контроля качества монтажа - после затяжки проверните гайку рукой: она должна быть полностью неподвижна
