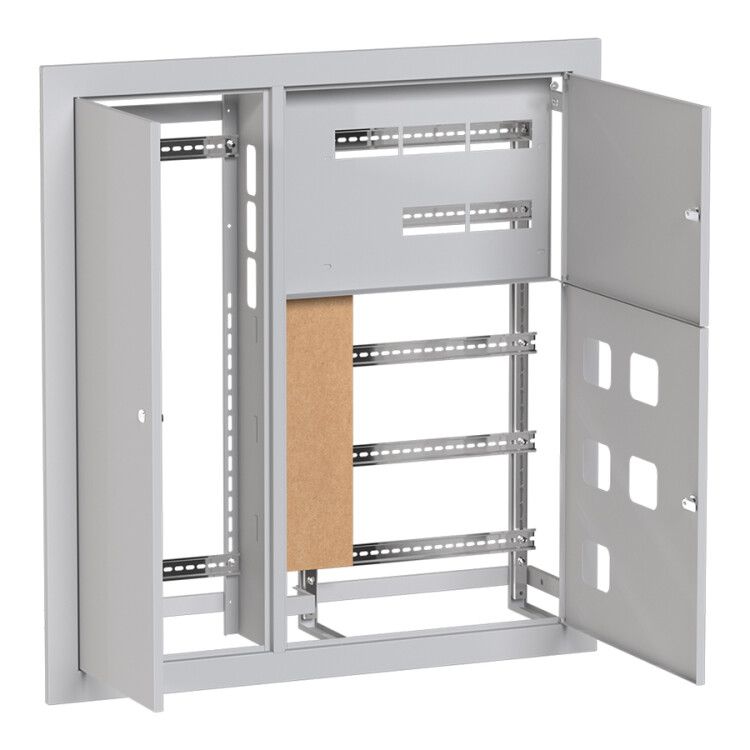

Щит этажный 5 кв. слаботочка слева (1000х950х160) PROxima | mb29-v-5z EKF

Щит этажный 5 кв. слаботочка слева 1000х950х160 EKF - это встраиваемый металлический корпус для организации распределения электроэнергии по квартирам и размещения слаботочного оборудования. Модель из серии PROxima с сертифицированной конструкцией подходит для многоквартирных домов, где требуется компактная и надежная коммутация силовых и слабых цепей.

Назначение и область применения

Щит этажный 5 кв. слаботочка слева 1000х950х160 EKF предназначен для:

• приема электроснабжения на этаже;
• распределения энергии по пяти квартирам через отдельные группы;
• защиты линий от перегрузок и коротких замыканий;
• размещения слаботочных устройств: телефонных модулей, TV-роутеров, систем видеонаблюдения, сигнализаций и сетевого оборудования.

Используется в жилых многоэтажных зданиях, особенно там, где необходимо совместить силовые и слаботочные системы в одном узле. Установка осуществляется в нишу стены - благодаря встраиваемому типу корпуса.

Технические характеристики

• Размеры: 1000×950×160 мм - высокая вместимость для автоматических выключателей, счетчиков и слаботочных модулей;
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии;
• Степень защиты IP31: защищает от твердых предметов больше 2,5 мм и вертикально падающих капель воды - подходит для внутренней установки в сухих помещениях;
• Количество дверей: три - позволяют организовать раздельный доступ к силовым и слаботочным секциям;
• Наличие стекла: да - обеспечивает визуальный контроль состояния приборов без открывания двери;
• Цвет: серый - соответствует стандартному оформлению инженерных шкафов в жилых комплексах;
• Гарантия: 60 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Щит этажный 5 кв. слаботочка слева 1000х950х160 EKF рассчитан на установку в стенную нишу глубиной не менее 180 мм. Крепление выполняется на анкера или болты через предварительно подготовленные отверстия в боковых стенках корпуса. Все двери имеют петли с возможностью открывания на 180° - удобство при обслуживании. Стекло на передней панели не требует специального ухода, легко протирается. Подключение проводов - сверху/снизу, согласно ГОСТ 32396. Внутреннее пространство позволяет разместить до 40 модульных мест (по 17,5 мм на каждый модуль).

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51778-2011 для распределительных щитов. Сертификаты EKF подтверждают соответствие нормам безопасности для жилых помещений. Напряжение работы - до 400 В переменного тока, частота 50–60 Гц. Применение в условиях повышенной влажности, на улице или в производственных помещениях с агрессивными средами запрещено - степень защиты IP31 не обеспечивает герметичность.

Преимущества

• Трехдверная система - позволяет отделить силовые автоматы от слаботочных устройств, снижая риск помех и упрощая диагностику;
• Порошковое покрытие - устойчиво к царапинам и химическим воздействиям, сохраняет внешний вид десятилетиями;
• Стеклянная панель - исключает необходимость постоянного вскрытия щита для проверки показаний счетчиков и индикаторов;
• Увеличенная глубина (160 мм) - обеспечивает свободное прохождение кабелей и удобство сборки даже при использовании крупных АВ или УЗО;
• Долгая гарантия (5 лет) - указывает на качество материалов и сборки, характерное для серии PROxima.

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для защиты от осадков и пыли;
• Не рекомендован для помещений с уровнем влажности выше 80% - риск окисления контактов;
• Не поддерживает взрывозащиту - нельзя использовать в опасных зонах (например, гаражах с хранением горючего);
• Не имеет встроенной вентиляции - при большой плотности установки оборудования возможен перегрев, нужен принудительный теплоотвод;
• Фиксированный формат - нельзя изменить количество дверей или расположение слаботочки; если проект требует правостороннего расположения - модель не подойдет.

Примеры использования

• Этажный щит в новостройке с 5 квартирами - в нем установлены вводные автоматы, счетчики, УЗО и модули для IPTV и домофона;
• Реконструкция старого дома - замена устаревших деревянных щитов на современный металлический корпус с возможностью дальнейшей модернизации;
• Жилищно-коммунальные объекты - использование в качестве этажного пункта управления для систем видеонаблюдения и лифтовой сигнализации.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 20 мм больше толщины щита (160 мм), чтобы обеспечить свободный доступ к задним клеммам;
• При планировании разводки учтите, что слаботочные кабели должны проходить отдельно от силовых - используйте перегородки внутри щита или кабель-каналы;
• Для удобства обслуживания размещайте счетчики и основные автоматы на уровне глаз - около 1,4–1,6 м от пола;
• Не забудьте оставить место для будущего расширения - например, добавления новых модулей связи или IoT-устройств;
• Щит этажный 5 кв. слаботочка слева 1000х950х160 EKF - оптимальный выбор, если вам нужны надежность, стандартизированная комплектация и длительный срок службы без ремонта.
