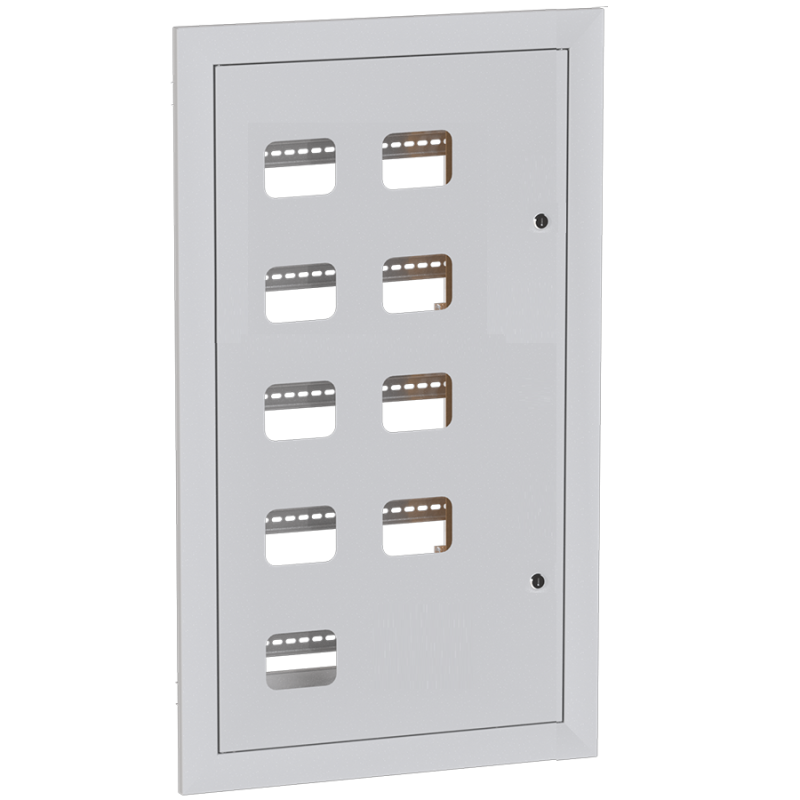

Щит этажный 9 кв. 1-дверный без слабот. отс.(1000х650х150) EKF PROxima - mb29-v-9-1r

Щит этажный 9 кв. 1-дверный без слаботочных отсеков (1000х650х150/160) алюминий серый IP31 от бренда EKF, серия PROxima - это компактная металлическая конструкция для установки в стену, предназначенная для распределения электроэнергии по квартирам и защиты групповых линий от перегрузок и КЗ. Корпус выполнен из стали с порошковым покрытием, несмотря на упоминание алюминия в названии.

Назначение и область применения

Щит этажный 9 кв. 1-дверный без слаботочных отсеков (1000х650х150/160) алюминий серый IP31 используется для централизованного приема и распределения электроэнергии в многоквартирных домах. Устройство обеспечивает защиту каждой квартиры через автоматические выключатели, установленные внутри. Подходит для монтажа в шахтах лифтовых холлов, коридорах и других местах, где требуется компактное и надежное решение для этажного распределения. Отсутствие слаботочных отсеков означает, что щит рассчитан исключительно на силовые цепи - для телевидения, телефона или сети связи нужны отдельные корпуса.

Технические характеристики

• Размеры: 1000×650×150/160 мм (высота × ширина × глубина); толщина корпуса указана двойная - 150 мм основной корпус, 160 мм с учетом фланца для монтажа
• Количество модулей DIN: 54 (возможно размещение до 54 стандартных автоматических выключателей шириной 18 мм)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды; не подходит для влажных помещений или улицы
• Материал корпуса: сталь с порошковым покрытием цвета серый (название содержит ошибочную ссылку на алюминий - материал не алюминиевый)
• Количество дверей: одна, со стеклом для визуального контроля состояния оборудования
• Способ монтажа: встраиваемый - требует подготовки ниши в стене
• Установка в стену: да - рекомендовано использовать анкерные болты или закладные элементы

Совместимость и монтаж

Щит этажный 9 кв. 1-дверный без слаботочных отсеков (1000х650х150/160) алюминий серый IP31 совместим с любыми DIN-рейками и оборудованием стандарта IEC 60947. Монтаж выполняется в предварительно подготовленную нишу в стене. Глубина ниши должна быть минимум 160 мм - с учётом фланца и зазора для проводов. Перед установкой проверьте соответствие габаритов проёма: высота 1000 мм, ширина 650 мм. Стекло на двери позволяет контролировать положение рычагов автоматов без вскрытия корпуса. Все клеммы и крепления доступны после открывания двери.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с внутренними частями только при условии, что щит установлен в сухих помещениях. Не применяйте в сырых зонах (ваннные комнаты, подвалы, на улице) - отсутствует герметизация и защита от влаги выше уровня IP31.

Преимущества

• Высокая вместимость - 54 модуля позволяют разместить все необходимые автоматы для 9 квартир с запасом
• Защитное стекло на двери снижает риск повреждения механизмов и упрощает осмотр
• Порошковое покрытие устойчиво к механическим воздействиям и коррозии в условиях жилых зданий
• Встраиваемая форма экономит пространство и обеспечивает эстетичный внешний вид

Ограничения применения

• Не предназначен для слаботочных систем - отсутствуют отсеки для TV, телефона, интернета
• IP31 недостаточно для влажных и пыльных сред - нельзя устанавливать в подвалах, на лестничных клетках с повышенной влажностью
• Требуется точная подготовка ниши - невозможно монтаж на поверхность стены
• Не имеет встроенных средств для заземления - необходимо прокладывать отдельный PE-проводник

Примеры использования

• Этажный распределительный щит в новостройке с 9 квартирами на этаже
• Обновление старой электропроводки в панельном доме с заменой пробок на современные автоматы
• Центральный пункт управления питанием для группы квартир в жилом комплексе

Практические советы

• Перед заказом сверьте глубину ниши - 160 мм включает фланец; если ниша меньше - потребуется наружная установка другого типа щита
• Учитывайте посадочные размеры: 1000×650 мм - это максимальные габариты, не забудьте про зазоры для проводов и кабельных каналов
• Для удобства обслуживания используйте маркировку каждого автомата - особенно важно при большом количестве модулей
• Щит EKF PROxima mb29-v-9-1r не предусматривает возможность последующего увеличения числа модулей - планируйте нагрузку заранее
• Проверьте наличие всех крепежей и уплотнителей при получении - иногда они поставляются отдельно
