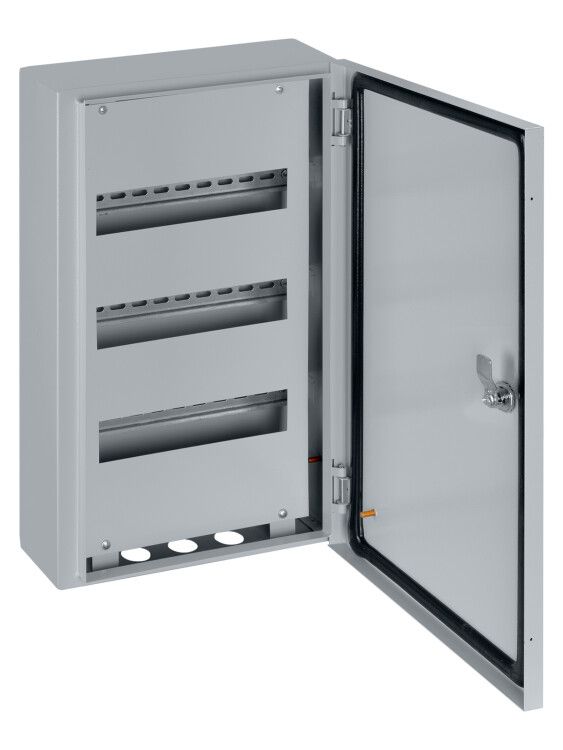

Щит распределительный навесной ЩРН-36 (540х330х120) IP54 Народный эконом | SQ0905-3012 TDM

Щит распределительный навесной ЩРН-36 (540×330×120) IP54 от TDM ELECTRIC предназначен для безопасного распределения электроэнергии в бытовых и промышленных объектах. Корпус из стали, степень защиты IP54 и наличие DIN-рейки делают его надёжным решением для монтажа на стене в помещениях с повышенной запылённостью.

Назначение и область применения

Щит распределительный навесной ЩРН-36 (540×330×120) IP54 используется для:

• приёма и распределения электрической энергии в одно- и трёхфазных сетях 400/230 В, 50 Гц;
• защиты отходящих линий от перегрузок и коротких замыканий;
• редких операций включения и отключения цепей (не для частого коммутирования);
• монтажа в зонах с высокой запылённостью - мастерские, склады, производственные участки, подъезды зданий.

Технические характеристики

• Габариты: 540 × 330 × 120 мм (Ш × В × Г)
• Общее количество модульных мест: 36 (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с порошковым покрытием серого цвета (RAL 7035)
• Степень защиты: IP54 - защищает от пыли (недостаточно для полного исключения попадания) и брызг воды со всех направлений
• Количество дверей: одна, с замком
• Внутренняя глубина: 120 мм - позволяет устанавливать автоматические выключатели до 4P и УЗО стандартных габаритов
• Количество рядов: три - обеспечивают компактную организацию проводки
• DIN-рейка: установлены две стандартные рейки (по нормам IEC 60715)
• Способ монтажа: открытая установка - крепление на стену через отверстия в задней панели

Совместимость и монтаж

Щит распределительный навесной ЩРН-36 (540×330×120) IP54 совместим с любыми устройствами, соответствующими стандарту DIN EN 60898 и DIN EN 61009, которые занимают до 36 модулей. Для монтажа используйте саморезы M4–M6. Отступите минимум 10 см от потолка и пола для удобства доступа. Кабельный ввод осуществляется через предварительно пробитые отверстия в нижних и верхних сторонах корпуса - можно использовать пластиковые вводы или фланцевые муфты. Запомните: внутренняя глубина 120 мм не позволяет устанавливать крупногабаритные устройства типа АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ с увеличенными тепловыми элементами - проверьте габариты перед заказом.

Безопасность и стандарты

Щит распределительный навесной ЩРН-36 (540×330×120) IP54 соответствует требованиям безопасности по ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1. Наличие замка обеспечивает контроль доступа, что важно для помещений с ограниченным доступом. Сертификаты соответствия есть у производителя TDM ELECTRIC - запросите документы при оптовой закупке.

Преимущества

• Увеличенная внутренняя глубина (120 мм) даёт больше места для прокладки кабелей и сборки сечений
• Стальной корпус прочнее, чем аналогичные модели из пластика - лучше переносит механические нагрузки
• Замок на двери повышает уровень безопасности против несанкционированного вскрытия
• IP54 допускает использование в условиях сырости и пыли - идеально для неотапливаемых помещений
• 36 модульных мест позволяют собирать сложные системы защиты без необходимости в двух щитах

Ограничения применения

• Не предназначена для установки вне помещений - IP54 не гарантирует герметичность при постоянном воздействии дождя или струй воды
• Не рекомендован для частого коммутирования (более 10 раз в день) - не имеет специализированных контактов для этого
• Внутренние размеры не подходят для установки больших аппаратов (например, преобразователей частоты или мощных термореле)
• Не рассчитана на взрывоопасные среды - не имеет маркировки Ex
• Порошковое покрытие может повреждаться при ударах - осторожно обращайтесь при монтаже

Примеры использования

• Главный распределительный щит в офисном здании - питание освещения, розеток, кондиционеров
• Подъездный щит многоквартирного дома - распределение между этажами
• Производственный участок - управление станками, насосами, светильниками
• Автомобильный сервис - питание зарядных устройств, светодиодных лент, диагностического оборудования

Практические советы

• Перед монтажом проверьте соответствие внешнего диаметра входящего кабеля и размера проёмов в корпусе - возможно потребуется доработка
• Используйте клеммы с метками - так легче обслуживать щит распределительный навесной ЩРН-36 (540×330×120) IP54 после года работы
• Не забудьте оставить свободное место вокруг щита - минимум 50 мм с каждой стороны для теплоотдачи и доступа
• При использовании в сыром месте дополнительно прокладывайте кабели в гофре и применяйте водоотводящие вставки
• Проверяйте плотность закрытия двери - при плохом прилегании снижается эффективность IP54
