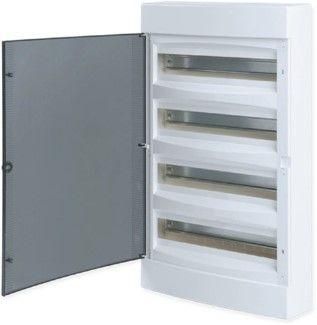

Щит распределительный навесной "Unix" белая дверь 4х18 модулей IP41 EKF PROxima | ux-4x18-nw

Щит распределительный навесной 4×18 модулей IP40/IP41 белая дверь PROxima EKF (артикул ux-4x18-nw) предназначен для компактного монтажа автоматических выключателей, УЗО и другого модульного оборудования в жилых, офисных и промышленных помещениях. Корпус выполнен из прочного пластика, защищён от пыли и случайного контакта, легко монтируется на стену.

Назначение и область применения

Щит распределительный навесной 4×18 модулей IP40/IP41 белая дверь PROxima EKF используется для организации внутренних электрораспределительных систем. Подходит для установки в квартирах, частных домах, административных зданиях и небольших производственных объектах. Внутрь монтируется стандартное модульное оборудование: автоматы, УЗО, реле напряжения, счётчики. Также возможна установка слаботочных устройств - Wi-Fi роутеров, патч-панелей, видеорегистраторов - на дополнительные монтажные площадки.

Технические характеристики

• Общее количество модулей DIN: 72 (4 ряда по 18 модулей каждый)
• Монтажная глубина: 102 мм - обеспечивает достаточный зазор для коммутации проводов
• Материал корпуса: ABS-пластик с глянцевым покрытием - устойчив к механическим повреждениям и коррозии
• Степень защиты: IP40 - предотвращает доступ твёрдых частиц крупнее 1 мм, не защищает от воды
• Способ монтажа: навесной (открытая установка на стену)
• Цвет: белый - сочетается с большинством интерьеров
• Наличие DIN-рейки: да - три стандартные рейки (по одной в каждом ряду)
• Тип двери: белая глухая - закрывается на замок, не имеет окна
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный навесной 4×18 модулей IP40/IP41 белая дверь PROxima EKF совместим со всеми типовыми модульными устройствами шириной 17,5 мм (стандарт DIN EN 60715). Для монтажа требуется только уровень, шурупы и сверло. Крепление осуществляется через четыре фиксирующих отверстия на задней стенке корпуса. Глубина 102 мм позволяет удобно прокладывать кабели и делать петли для обслуживания. DIN-рейки уже установлены - дополнительно ничего не нужно покупать.

Безопасность и стандарты

Щит соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP40 исключает контакт с внутренними элементами при случайном прикосновении пальцем или инструментом. Материал корпуса - самозатухающий ABS-пластик, что снижает риск распространения горения. Соответствие стандартам IEC/EN 62208 подтверждается сертификатами производителя.

Преимущества

• Удобная компоновка: 4 ряда по 18 модулей позволяют разместить до 72 устройств без увеличения высоты щита
• Плоское основание - упрощает прокладку проводов и снижает вероятность перегибов
• Глянцевая белая дверь - эстетично смотрится в интерьере, легко моется
• Высокая надёжность материала: ABS-пластик не деформируется при температуре от –25C до +50C
• Долгий срок службы: гарантия 5 лет - один из самых длинных в классе аналогичных решений

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, бассейн, улица) - степень защиты IP40 не защищает от воды
• Не рекомендован для мест с постоянным воздействием химически активных паров или агрессивных веществ
• Пластиковый корпус не выдерживает ударные нагрузки - не применяется в условиях повышенной вибрации без дополнительной амортизации
• Отсутствуют встроенные клеммы для заземления - необходимо использовать внешние заземляющие шины

Примеры использования

• Распределительный щит в квартире: 12 автоматов освещения, 8 УЗО, 2 счётчика, 1 реле напряжения
• Офисный щит: 10 автоматов розеток, 4 УЗО, 1 Wi-Fi роутер на монтажной плате, 1 патч-панель
• Производственный пункт: 18 автоматов для станков, 9 УЗО, 1 контроллер управления

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной - иначе дверца будет плохо закрываться
• Используйте кабельные вводы подходящего диаметра - они не входят в комплект, но обязательны для герметизации
• При прокладке проводов оставляйте запас длины 15–20 см - это упростит будущую замену оборудования
• Для слаботочных устройств используйте отдельную монтажную плату - так легче избежать помех от силовой сети
• Щит распределительный навесной 4×18 модулей IP40/IP41 белая дверь PROxima EKF лучше всего применять там, где важна чистота и порядок - он хорошо смотрится даже в современных интерьерах
