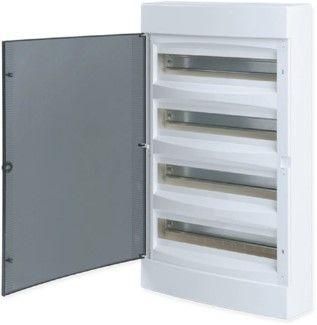

Щит распределительный навесной "Unix" прозрачная дверь 4х18 модулей IP41 EKF PROxima | ux-4x18-n

Щит распределительный навесной Unix 4x18 модулей прозрачная дверь IP41 от EKF предназначен для компактного размещения модульного оборудования в жилых, офисных и промышленных помещениях. Благодаря прозрачной двери и оптимальной глубине корпуса, этот щит удобен как для монтажа, так и для последующего обслуживания.

Назначение и область применения

Щит распределительный навесной Unix 4x18 модулей прозрачная дверь IP41 используется для сборки распределительных щитов переменного тока до 500 В и слаботочных систем. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков, а также слаботочного оборудования - Wi-Fi роутеров, патч-панелей, видеорегистраторов, антенных разветвителей. Применяется в квартирах, частных домах, офисах, малых производственных объектах. Монтаж осуществляется на стену, что исключает необходимость в штроблении или углублении.

Технические характеристики

• Общее количество модулей: 72 (4 ряда по 18 модулей каждый)
• Материал корпуса: глянцевый ABS-пластик
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды
• Глубина корпуса: 102 мм - достаточна для установки двухрядных устройств и коммутационных проводов
• Тип крышки: закрытого типа с прозрачной дверцей
• DIN-рейка: есть, три стандартные рейки (по одной на каждый нижний ряд, верхний ряд - монтажная плата)
• Способ монтажа: навесной, на стену
• Цвет: белый
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный Unix 4x18 совместим со всеми типовыми модульными устройствами шириной 17,5 мм (стандарт DIN 43880). DIN-рейки установлены в трех нижних рядах - для силового оборудования. Верхний ряд выполнен как перфорированная монтажная плата - для крепления слаботочных устройств саморезами или двусторонним скотчем. Для монтажа используются два кронштейна на задней стенке. Отверстия для ввода кабелей расположены по бокам и внизу - можно выбрать наиболее удобную сторону. Глубина 102 мм позволяет разместить устройства с высокими клеммниками, например, УЗО с дифференциальным током 30 мА.

Безопасность и стандарты

Щит соответствует требованиям к электроустановкам в помещениях с нормальной средой. Степень защиты IP40 предотвращает доступ твердых предметов (например, отверток или пальцев), но не защищает от влаги - не применяйте в сырых помещениях, на улице или в местах с риском попадания воды. Напряжение эксплуатации - до 500 В переменного тока. Все материалы сертифицированы на соответствие горючести класса V-0 по UL94.

Преимущества

• Прозрачная дверца обеспечивает визуальный контроль состояния оборудования без вскрытия
• Плоское внутреннее основание упрощает прокладку проводов и снижает риск перегибов
• ABS-пластик устойчив к механическим повреждениям и не требует окраски
• Минималистичный дизайн хорошо сочетается с современным интерьером
• Раздельная зона для силовой и слаботочной аппаратуры снижает помехи

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды - IP40 недостаточно
• Не подходит для установки мощных преобразователей или частотных регуляторов, требующих радиаторов - ограниченная теплопроводность пластика
• Верхняя монтажная плата не имеет фиксированных креплений - требуется самостоятельное крепление слаботочного оборудования
• Не рассчитан на встраивание в стену - только открытая установка

Примеры использования

• Электрощит в квартире: автоматы освещения, розеток, УЗО, реле времени для системы “умный дом”
• Офисный щит: сетевой фильтр, маршрутизатор, VoIP-телефон, камера наблюдения
• Производственный пункт: контроллер PLC, терморегулятор, сигнализация
• Частный дом: система автономного водоснабжения с насосом и датчиками уровня

Практические советы

• Учитывайте посадочные размеры: при использовании крупных УЗО или автоматов с большим количеством клемм проверьте, помещаются ли они в одном ряду без перекрытия соседних модулей
• Используйте кабельные вводы с герметичными пробками - даже при IP40 избыточные отверстия снижают надежность
• Для слаботочных устройств на верхней плате используйте двусторонний скотч на основе полиуретана - он лучше держится при температурных колебаниях
• Перед монтажом протестируйте все устройства вне щита - после установки доступ к клеммам затруднён
• Щит Unix 4x18 от EKF легко заменяет аналоги других брендов - совпадают размеры и места крепления
