Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP54 Народный эконом | SQ0905-3401 TDM

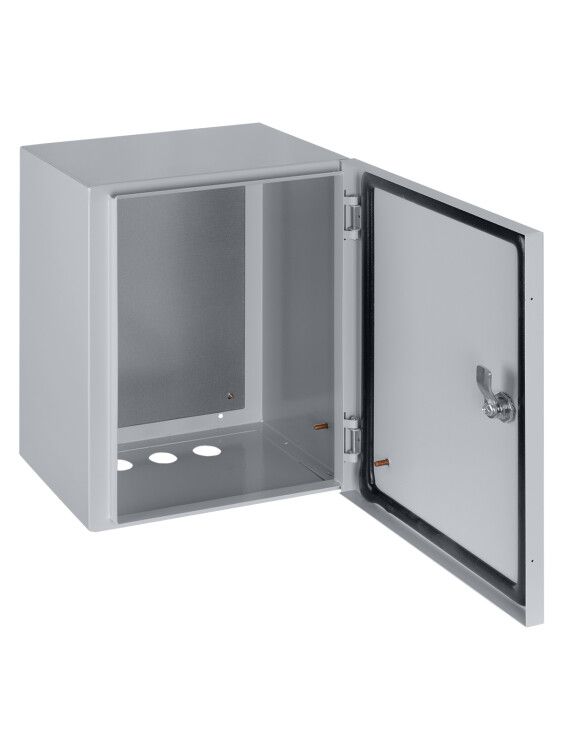

Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP54 от TDM ELECTRIC - это готовый металлический корпус с установленной внутренней панелью для компактной сборки электрооборудования. Подходит для монтажа в помещениях с повышенной запыленностью, например на заводах, в цехах или на объектах ЖКХ. Артикул sq0905-3401 обеспечивает стандартизированную совместимость с типовыми решениями.

Назначение и область применения

Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP54 предназначен для сборки электрощитов различного назначения: автоматики, управления, распределения энергии, питания оборудования. Применяется там, где требуется надёжная защита от пыли и брызг воды, но не требуются условия герметичности или уличной эксплуатации. Удобен для монтажа в закрытых помещениях: производственные hall’ы, насосные станции, электрощитовые комнаты, системы автоматизации.

Технические характеристики

• Габариты: 395×310×220 мм (ширина × высота × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на вводные устройства, не относится к самому корпусу
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства помещений) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим повреждениям
• Толщина стенок: 0,7 мм (корпус), 0,8 мм (дверь) - достаточна для жесткости при открытой установке
• Цвет: серый, RAL 7035 - соответствует промышленным стандартам окраски
• Индекс ударопрочности: IK10 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для прохода проводов
• Количество отверстий для фланцев: 3 - возможность крепления труб, муфт или переходников
• Монтажная панель: оцинкованная сталь - устойчива к коррозии, имеет перфорацию под DIN-рейки
• Дверь: одинарная, с замком - обеспечивает доступ к оборудованию и безопасность от постороннего вмешательства
• Способ установки: открытая - крепится к стене или опоре болтами, не требует встраивания
• Элемент заземления: есть - контактная площадка на корпусе для подключения PE-проводника

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP54 совместим с DIN-рейками стандартных размеров (35 мм). Монтажная панель уже установлена внутри корпуса - не требует самостоятельной фиксации. Для монтажа используйте четыре крепёжных отверстия на задней стенке. Кабели заводятся через три предустановленных ввода - можно использовать стандартные кабельные вводы M20 или M25. Замок на двери позволяет запирать щит ключом - рекомендуется применять при наличии в щите аппаратов управления. Глубина 220 мм позволяет разместить модульные автоматы до 18 модулей (при использовании двойных устройств - меньше).

Безопасность и стандарты

Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP54 соответствует требованиям EN 50102 по ударопрочности (IK10). Корпус выполнен из стали с антикоррозийным порошковым покрытием, что исключает риск возникновения острых кромок и снижает вероятность электрического контакта с внешними поверхностями. Наличие элемента заземления гарантирует выполнение требований ПУЭ к защите от поражения током. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Готовая монтажная панель экономит время на сборке - не нужно крепить её самостоятельно
• Оцинкованная панель не ржавеет даже при длительном воздействии влаги
• Высокая степень защиты IP54 подходит для условий с пылью, маслом, влажностью
• IK10 - защита от случайных ударов при обслуживании или авариях
• Порошковое покрытие устойчиво к царапинам и химическим веществам
• Замок на двери - контроль доступа к оборудованию

Ограничения применения

• Не предназначен для наружной установки - не выдерживает прямого дождя, снега, температур ниже -25C
• Не используется в условиях постоянного погружения в жидкость или высокой влажности (>95%)
• Толщина стенок 0,7–0,8 мм - не подходит для мест с частыми механическими воздействиями (например, в зонах движения погрузчиков)
• Нет встроенных терморегуляторов или вентиляции - при высоких тепловыделениях требуется дополнительное охлаждение
• Размеры ограничивают количество модулей - не подходит для крупных щитов более 24 модулей

Примеры использования

• Щит управления насосной станцией в системе водоснабжения
• Распределительный щит на участке конвейера в пищевой промышленности
• Автоматический щит управления освещением в производственном цеху
• Пункт распределения питания для станков с ЧПУ
• Локальный щит управления HVAC-системой в административном здании

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей совпадали с направлением подвода проводов - при необходимости просверлите дополнительные отверстия
• При использовании нескольких кабельных вводов применяйте уплотнительные кольца - они предотвращают попадание пыли
• Обязательно подключите заземление к контактной площадке на корпусе - это обязательное требование безопасности
• Учитывайте глубину 220 мм: при установке больших автоматических выключателей или преобразователей частоты возможна необходимость увеличения зазора между устройствами
• Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP54 от TDM ELECTRIC легко сочетается с другими изделиями серии - при расширении системы используйте аналогичные модели
