Корпус металлический ЩМП-1-0 (395х310х220) - SQ0905-0059 TDM

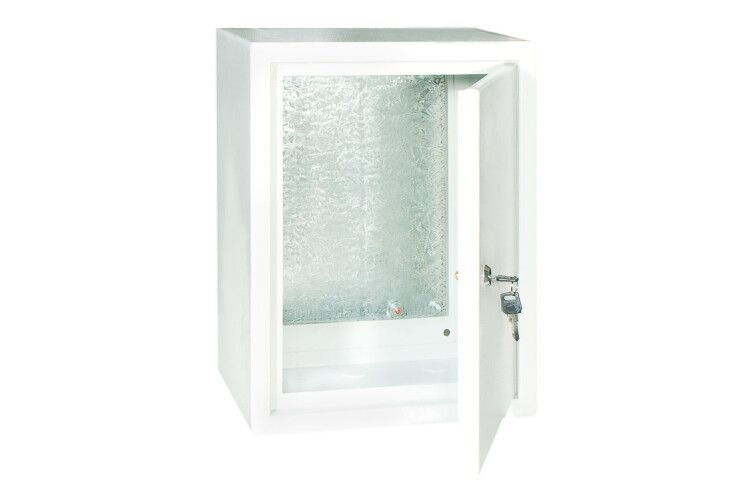

Щит с монтажной панелью ЩМП-1-0 (395х310х220) от TDM ELECTRIC - это металлический распределительный щит открытой установки с жестко закрепленной внутренней монтажной панелью, предназначенный для компоновки автоматических выключателей, контакторов и других устройств до 400 А. Артикул sq0905-0059 подходит для стационарного монтажа в помещениях с умеренной влажностью.

Назначение и область применения

Щит с монтажной панелью ЩМП-1-0 (395х310х220) используется для сборки силовых и управления электрооборудования в условиях внутри помещений. Подходит для установки в цехах, на объектах ЖКХ, в системах автоматизации, где требуется надежное размещение коммутационных аппаратов. Монтажная панель позволяет легко фиксировать DIN-рейки и оборудование без дополнительных креплений.

Технические характеристики

• Номинальный ток: 400 А - допустимая нагрузка для подключаемых устройств;
• Размеры корпуса: 395×310×220 мм - компактная форма для ограниченных пространств;
• Внутренняя глубина: 220 мм - обеспечивает достаточный зазор для проводки и оборудования;
• Материал корпуса: сталь толщиной 1,2 мм - прочная основа для долговечной эксплуатации;
• Толщина двери: 1 мм - соответствует требованиям механической устойчивости;
• Степень защиты IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды;
• Ударопрочность IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза с высоты 40 см);
• Цвет: серый, RAL 7035 - матовое порошковое покрытие против царапин и коррозии;
• Количество линейных кабельных вводов: 3 - для подключения входящих и выходящих кабелей;
• Количество отверстий для фланцев: 3 - возможность установки дополнительных вводных устройств;
• Способ монтажа: открытая установка - крепление на стену через отверстия в боковых стенках;
• Наличие замка - предотвращает несанкционированный доступ.

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1-0 (395х310х220) совместим с любыми устройствами, установленными на DIN-рейку. Для монтажа используйте четыре точки крепления на боковых стенках корпуса. Кабели заводятся через три готовых отверстия - рекомендуется использовать кабельные вводы с герметизацией для повышения степени защиты. Установка возможна на ровную вертикальную поверхность из бетона, кирпича или металлоконструкций. Глубина установки равна внутренней глубине - 220 мм - значит, щит не будет выступать за плоскость стены после монтажа.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-1-0 (395х310х220) соответствует требованиям стандарта EN 50102 по ударопрочности IK10. Конструкция обеспечивает безопасную работу при наличии напряжения до 1000 В переменного тока. Наличие замка соответствует нормам безопасности для доступа персонала. Однако степень защиты IP31 исключает использование в условиях повышенной влажности, пыли или внешних воздействий - щит предназначен исключительно для внутреннего монтажа.

Преимущества

• Жесткая монтажная панель снижает риск деформации при нагрузке на оборудование;
• Порошковое покрытие RAL 7035 устойчиво к механическому воздействию и химическим средам в помещениях;
• Высокая ударопрочность IK10 - защита от случайных ударов инструментом или оборудованием;
• Четкое разделение функций: корпус - защита, панель - удобство сборки;
• Три заранее подготовленных кабельных ввода экономят время при монтаже.

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - IP31 недостаточно для защиты от брызг и пыли;
• Не рассчитан на взрывоопасные среды - отсутствует маркировка Ex;
• Не подходит для установки в местах с постоянным воздействием агрессивных паров или кислот;
• Толщина двери 1 мм требует осторожного обращения - не следует оказывать давление на ее поверхность;
• Отсутствие встроенных терморегуляторов или вентиляции - при большой тепловой нагрузке требуется дополнительное охлаждение.

Примеры использования

• Электрощит управления насосной станцией в подвале здания;
• Распределительный щит на участке конвейера в пищевом цехе;
• Центральный пункт управления освещением в административном здании;
• Щит питания системы автоматического пожаротушения в офисе.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров оборудования - максимальная глубина 220 мм ограничивает применение крупных модулей;
• Используйте кабельные вводы с резиновыми уплотнителями даже при IP31 - это продлит срок службы изоляции;
• При необходимости увеличить количество кабельных вводов - просверливайте отверстия только в специально предусмотренных местах (боковые стенки), чтобы не нарушить целостность корпуса;
• Не забудьте про заземление - корпус имеет контактную площадку, но она должна быть подключена к контуру заземления;
• Щит с монтажной панелью ЩМП-1-0 (395х310х220) от TDM ELECTRIC - один из самых популярных решений для малых и средних распределительных пунктов; при заказе нескольких экземпляров - убедитесь, что все имеют одинаковый артикул sq0905-0059 для единообразия.
