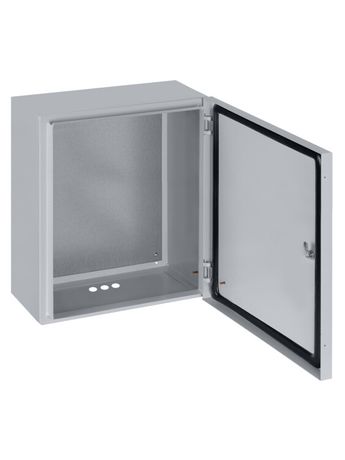

Щит с монтажной панелью ЩМП-4-0 (800х650х250) IP54 Народный эконом | SQ0905-3411 TDM

Щит с монтажной панелью ЩМП-4-0 (800х650х250) IP54 от TDM ELECTRIC - это готовый металлический корпус с установленной внутренней панелью для компактной сборки электрооборудования. Подходит для монтажа в помещениях с умеренной запыленностью, например, на заводах, в цехах или административных зданиях. Артикул sq0905-3411 обеспечивает стандартизированную совместимость с типовыми решениями.

Назначение и область применения

Щит с монтажной панелью ЩМП-4-0 (800х650х250) IP54 предназначен для сборки электрощитов различного назначения: автоматики, управления, распределения энергии, питания оборудования. Применяется там, где требуется надежная защита от пыли и случайного контакта, но нет необходимости в герметичности. Установка возможна внутри помещений - на стене, опоре или раме. Не рекомендован для открытых площадок, мест с постоянным воздействием воды или агрессивных сред.

Технические характеристики

• Габариты: 800×650×250 мм (высота × ширина × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на вводные устройства
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства производственных условий) и брызг воды со всех направлений
• Материал корпуса: сталь с порошковым покрытием, цвет серый (RAL 7035)
• Толщина стенок: 0,7 мм (корпус), 0,8 мм (дверь) - прочность соответствует требованиям к промышленному оборудованию
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 метра)
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для прохода проводов
• Количество отверстий для фланцев: 3 - возможность крепления труб, муфт или переходников
• Тип дверцы: одинарная, с замком - обеспечивает доступ и безопасность
• Внутренняя глубина: 250 мм - позволяет размещать модульные автоматы, контакторы, реле и другие элементы до 250 мм в глубину
• Монтажная панель: оцинкованная стальная плита - жесткая основа для крепления устройств
• Элемент заземления: есть - точка подключения PE-проводника на корпусе

Совместимость и монтаж

Щит с монтажной панелью ЩМП-4-0 (800х650х250) IP54 рассчитан на открытую установку - крепится болтами к стене, полу или опорной конструкции. Монтажная панель имеет стандартные отверстия под DIN-рейки, что позволяет легко фиксировать автоматические выключатели, УЗО, реле и другое оборудование. Кабельные вводы расположены по периметру - можно использовать стандартные кабельные вводы с резьбой M20 или аналогичными. Для герметизации вводов рекомендуется применять уплотнительные кольца. Замок на двери обеспечивает защиту от несанкционированного доступа.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 по ударопрочности (IK10). Конструкция предусматривает заземление через специальный контакт на корпусе - обязательное требование для электробезопасности. Порошковое покрытие защищает металл от коррозии и механических повреждений. Соответствие стандартам гарантирует долговечность и безопасность эксплуатации в условиях промышленного производства.

Преимущества

• Готовая монтажная панель экономит время на сборке - не нужно изготавливать или крепить ее отдельно
• Высокая степень защиты IP54 снижает риск отказов из-за пыли и влаги
• Ударопрочность IK10 делает щит устойчивым к случайным ударам в рабочей зоне
• Порошковое покрытие устойчиво к химическим веществам и частому мытью
• Замок на двери обеспечивает контроль доступа и соответствие нормам безопасности
• Стандартные размеры и вводы позволяют легко интегрировать в существующие системы

Ограничения применения

• Не предназначена для наружной установки - не выдерживает прямого дождя, снега или температур ниже -25C
• Глубина 250 мм ограничивает использование крупногабаритных устройств (например, некоторых преобразователей частоты)
• Толщина стали 0,7–0,8 мм - недостаточна для экстремальных условий с высокими механическими нагрузками (например, в горнодобывающей промышленности)
• Количество кабельных вводов - всего три; при большем количестве проводов потребуется доработка (просверливание дополнительных отверстий)
• Не является взрывозащищённым - нельзя использовать в зонах с опасностью взрыва газов или пыли

Примеры использования

• Распределительный щит на участке конвейера в пищевой промышленности
• Щит управления насосной станцией в системе водоснабжения
• Автоматизированный пункт управления освещением в складском комплексе
• Силовой щит для питания станков с ЧПУ в механическом цехе
• Центральное распределение питания в офисном здании (в электрощитовой комнате)

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете устанавливать, имели глубину ≤250 мм - иначе они будут задевать дверцу
• При использовании кабельных вводов выбирайте те же размеры, что указаны в документации (обычно M20x1,5); используйте уплотнители для сохранения степени защиты IP54
• Обязательно подключите заземляющий проводник к специально предусмотренному контакту на корпусе - это требование ПУЭ
• Для удобства обслуживания оставьте свободное пространство перед щитом минимум 80 см - так будет легче открывать дверцу и работать с аппаратами
• Артикул sq0905-3411 - это часть серии ЩМП-4-0; при закупках нескольких единиц заказывайте один артикул для единообразия и совместимости
• Щит с монтажной панелью ЩМП-4-0 (800х650х250) IP54 не требует специального обслуживания - достаточно периодической проверки состояния замка и целостности покрытия
