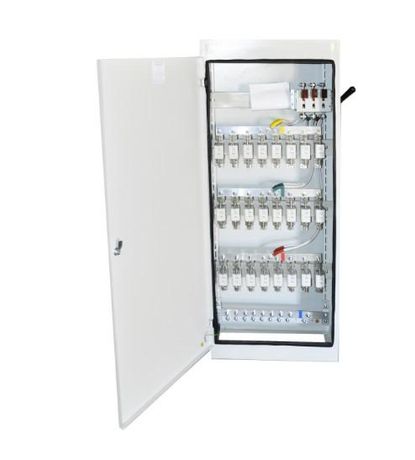

Щит распределительный 11-73513-54 У3 Электроспектр _VSHR513

Щит ШР 11-73513-54 У3 от бренда Электроспектр - это распределительный шкаф 01 серии для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Подходит для установки в помещениях с умеренным климатом (климатическое исполнение У3). Артикул _vshr513 соответствует модели с одним вводом и пятью отходящими линиями.

Назначение и область применения

Щит ШР 11-73513-54 У3 предназначен для централизованного приёма электрической энергии и её распределения по пяти отходящим линиям. Используется в промышленных объектах, на производственных участках, в цехах, где требуется надёжная защита оборудования от перегрузок и КЗ. Применяется там, где необходима комбинированная защита с использованием предохранителей ПН2-400.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Количество отходящих линий: 5
• Защита отходящих линий: предохранители ПН2-400 (до 400 А)
• Габаритная ширина: 500 мм
• Подключение кабелей: снизу и сверху
• Исполнение: У3 (умеренный климат, температурный диапазон от −10 C до +40 C)

Совместимость и монтаж

Щит ШР 11-73513-54 У3 имеет входы/выходы для кабелей как снизу, так и сверху - это позволяет гибко организовать трассировку проводки. Для монтажа необходимо обеспечить доступ к верхним и нижним вводам. Предусмотрена фиксация кабелей через кабельные вводы, которые должны быть выбраны в соответствии с диаметром изоляции. Монтаж выполняется на стене или в специальной нише. Обязательно соблюдать требования по заземлению корпуса.

Безопасность и стандарты

Щит ШР 11-73513-54 У3 соответствует требованиям к распределительным устройствам низкого напряжения. Защита от перегрузок и коротких замыканий реализована за счёт предохранителей ПН2-400, что исключает риск возгорания при аварийных режимах. Конструкция выполнена из металла, обеспечивающего механическую прочность и защиту от случайного контакта с токоведущими частями.

Преимущества

• Универсальная схема: один ввод с максимальной нагрузкой 400 А и пять отходящих линий - оптимально для средних мощностей
• Максимальная защита: применение предохранителей ПН2-400 гарантирует быстрое отключение при аварии
• Гибкая кабельная организация: двойной ввод (сверху и снизу) упрощает прокладку в сложных условиях
• Стандартная ширина 500 мм: совместим с типовыми монтажными решениями и шкафными системами

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для открытых площадок - исполнение У3 не предусматривает защиты от осадков и высокой влажности
• Не поддерживает автоматические выключатели - только предохранители ПН2; нельзя модифицировать под современные автоматы
• Ограниченное количество отходящих линий - только 5, не подходит для крупных распределительных щитов

Примеры использования

• Распределение энергии на группу станков в механическом цехе
• Питание конвейерной линии с несколькими двигателями
• Обеспечение питания насосных станций в системах водоснабжения
• Центральный распределительный пункт на участке с ограниченным числом потребителей

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей допустимому току предохранителей ПН2-400
• При прокладке кабелей снизу используйте кабельные вводы с герметизацией - особенно в пыльных помещениях
• Не перегружайте шкаф: суммарный ток всех отходящих линий не должен превышать 400 А
• При замене предохранителей всегда отключайте питание - даже при отключенном вводе возможна индуктивная эл. опасность
• Щит ШР 11-73513-54 У3 не требует регулярного обслуживания, но периодически проверяйте состояние контактных соединений и целостность предохранителей
