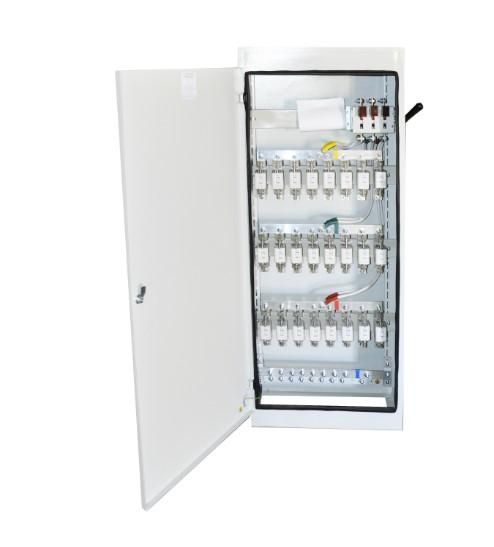

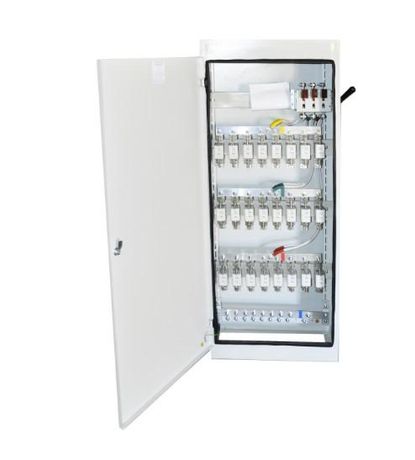

Щит ШР 11-73517-31 У3 Электроспектр _VSHR517-31

Щит ШР 11-73517-31 У3 - это распределительный шкаф серии ШР11 от бренда Электроспектр, предназначенный для приёма и распределения трёхфазной электроэнергии с номинальным током до 400 А и напряжением до 380 В. Артикул _vshr517-31 соответствует модели с одним вводом и пятью отходящими линиями, защищёнными предохранителями ПН2-400.

Назначение и область применения

Щит ШР 11-73517-31 У3 используется для централизованного распределения электрической энергии в промышленных и коммерческих объектах. Он принимает питание от основной сети и распределяет её через пять отходящих линий к потребителям - станкам, насосам, освещению, системам автоматизации. Подходит для установки в помещениях с умеренной влажностью и температурой от -40C до +40C. Применяется там, где требуется надёжная защита линий от перегрузок и КЗ с помощью плавких предохранителей.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока, 50 Гц
• Номинальный ток ввода: до 400 А
• Защита отходящих линий: предохранители ПН2-400 (до 400 А)
• Количество отходящих линий: 5
• Габаритная ширина: 500 мм
• Подключение кабелей: снизу и сверху шкафа
• Степень защиты корпуса: не указана (по умолчанию IP31 для внутренней установки)
• Исполнение по климату: У3 (умеренный климат, для помещений)

Совместимость и монтаж

Щит ШР 11-73517-31 У3 совместим с предохранителями серии ПН2: ПН2-400 на вводе, а также ПН2-250, ПН2-100, ПН2-60 на отходящих линиях - в зависимости от нагрузки. Для монтажа необходимо обеспечить доступ к верхним и нижним вводам для прокладки кабелей. Шкаф крепится к стене или полу с помощью болтовых отверстий в основании. Монтаж выполняется после отключения питания. Все внутренние элементы находятся под напряжением при работе - доступ к ним возможен только при отключении ввода.

Безопасность и стандарты

Щит ШР 11-73517-31 У3 соответствует требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1) для распределительных устройств низкого напряжения. Защита от перегрузок и коротких замыканий реализована через плавкие предохранители ПН2, что исключает необходимость сложной настройки автоматических выключателей. Конструкция обеспечивает изоляцию токоведущих частей и предотвращает случайный контакт при закрытой двери.

Преимущества

• Унифицированная конструкция - совпадает со всеми моделями серии ШР11, что упрощает запасные части и обслуживание
• Фиксированный набор предохранителей ПН2-400 на вводе - снижает риск ошибок при компоновке
• Два варианта ввода (сверху/снизу) - позволяют гибко планировать трассы кабелей
• Простота замены предохранителей - не требует демонтажа всего щита
• Высокая механическая прочность корпуса - подходит для условий производства

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не обеспечивает защиту от воды и пыли вне помещения
• Не имеет функции дистанционного управления или сигнализации - только ручное управление
• Ограниченное количество отходящих линий - максимум 5; для большего числа нужен другой тип щита
• Не поддерживает современные устройства защиты типа АВ (автоматические выключатели) - только плавкие предохранители
• Не рекомендован для сред с высокой влажностью, агрессивными газами или взрывоопасной средой

Примеры использования

• Распределение энергии на участке с пятью станками с ЧПУ
• Питание системы вентиляции и освещения в цеху
• Центральный пункт распределения для группы конвейеров
• Вторичное распределение от главного щита в административном здании

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей допустимому току предохранителей ПН2-400 - используйте медные жилы минимум 70 мм2
• Обязательно соблюдайте порядок подключения: сначала вводной кабель, потом отходящие - чтобы избежать пробоя при подаче напряжения
• При замене предохранителя всегда отключите питание на вводе - даже при отключенных отходящих линиях внутри щита остаётся напряжение
• Учитывайте ширину 500 мм при проектировании места установки - между щитом и другими оборудованием оставьте минимум 600 мм для обслуживания
• Для длительной работы при максимальной нагрузке регулярно контролируйте нагрев контактов предохранителей - перегрев может указывать на плохой контакт
