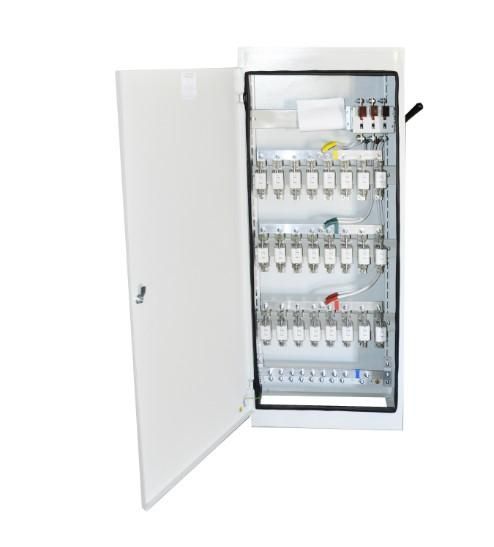

Щит ШР 11-73521-31 У3 Электроспектр _VSHR521-31

Щит ШР 11-73521-31 У3 от бренда Электроспектр - это распределительный шкаф 01 серии для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Подходит для установки в помещениях с умеренным климатом (климатическое исполнение У3). Артикул _vshr521-31 соответствует модели с одним вводом и пятью отходящими линиями.

Назначение и область применения

Щит ШР 11-73521-31 У3 предназначен для централизованного приёма электрической энергии и её распределения по пяти отходящим линиям. Используется в промышленных объектах, на производственных линиях, в цехах и административных зданиях там, где требуется надёжная защита оборудования с помощью плавких предохранителей. Применяется в системах с частотой 50 Гц, напряжением до 380 В и максимальным током 400 А.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока (трёхфазное)
• Частота: 50 Гц
• Максимальный номинальный ток: 400 А
• Количество отходящих линий: 5
• Защита отходящих линий: предохранители типа ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Ввод: один, с возможностью подключения снизу и сверху
• Габаритная ширина: 500 мм (обусловлено количеством отходящих линий)
• Исполнение: У3 - для эксплуатации в условиях умеренного климата

Совместимость и монтаж

Щит ШР 11-73521-31 У3 имеет входы и выходы для кабелей как снизу, так и сверху - это позволяет гибко организовать прокладку проводов в зависимости от планировки помещения. Для монтажа необходима фиксация на стене или опорной раме. Кабели подключаются через вводные отверстия, которые должны быть герметизированы при необходимости защиты от пыли и влаги. Предохранители заменяются без демонтажа всего щита - доступ к ним осуществляется спереди после открывания двери.

Безопасность и стандарты

Щит ШР 11-73521-31 У3 проектировался в соответствии с требованиями к распределительным устройствам низкого напряжения. Защита от перегрузок и коротких замыканий обеспечивается плавкими предохранителями ПН2, что соответствует принципам селективной защиты. Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Сертификаты соответствия не указаны - рекомендуется проверить наличие документации у поставщика перед вводом в эксплуатацию.

Преимущества

• Унифицированная конструкция - совместима со стандартными компонентами серии ШР11
• Поддерживает высокие токовые нагрузки до 400 А за счёт предохранителей ПН2-400
• Гибкая организация кабельных вводов - возможность подключения сверху и снизу
• Простота обслуживания - быстрая замена предохранителей без отключения всей системы
• Стандартная ширина 500 мм - удобна для размещения в типовых шкафных секциях

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не используется в условиях повышенной влажности, запылённости или на открытом воздухе - исполнение У3 не гарантирует IP-защиту
• Не предусматривает автоматические выключатели - только плавкие предохранители, что требует ручной замены после срабатывания
• Один ввод - нельзя использовать как резервируемый источник питания (в отличие от моделей 73518–73523 с двумя вводами)

Примеры использования

• Распределение энергии на участке станочного парка с пятью машинами
• Питание конвейерной линии с групповой защитой по каждому приводу
• Центральный пункт распределения в небольшом цехе с ограниченным числом потребителей
• Обеспечение питания освещения и вспомогательных механизмов в производственном помещении

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала предохранителя - не допускайте перегрузки
• При использовании кабелей большего диаметра убедитесь, что вводные отверстия позволяют их пропустить - в спецификации не указаны точные размеры
• Для длительной эксплуатации регулярно проверяйте состояние контактов предохранителей и степень окисления
• Если нужна резервная линия - выбирайте модель ШР 11-73518–73523 с двумя вводами
• Щит ШР 11-73521-31 У3 не предназначен для частых операций коммутации - он не является рубильником, а лишь распределителем с защитой
