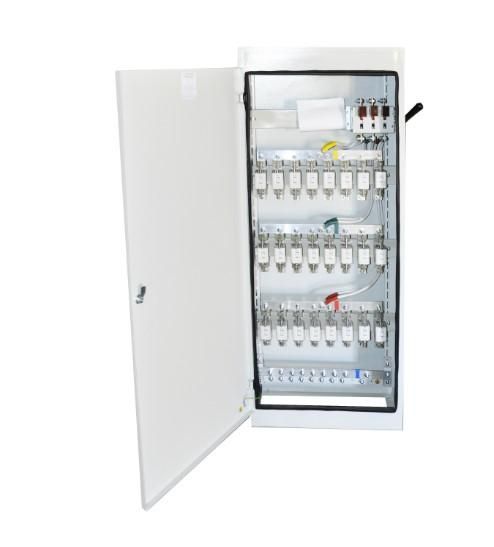

Щит распределительный ШР 11-73522-54 У3 Электроспектр _VSHR522

Щит ШР 11-73522-54 У3 - распределительный шкаф серии ШР11 от бренда Электроспектр, предназначен для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Артикул _vshr522 соответствует модели с пятью отходящими линиями и нижним/верхним вводом кабелей.

Назначение и область применения

Щит ШР 11-73522-54 У3 используется для централизованного распределения электрической энергии в промышленных и коммерческих объектах. Подходит для установки на производстве, в цехах, на складах, где требуется надёжная защита и управление несколькими потребителями. Применяется там, где необходима фиксированная схема питания с предохранительной защитой отходящих линий.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Количество отходящих линий: 5
• Защита отходящих линий: предохранители ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Габариты: ширина 500 мм (по описанию для моделей с 5 линиями)
• Ввод/вывод кабелей: снизу и сверху шкафа
• Степень защиты: не указана (не указан IP, уточнить по документации завода-изготовителя)
• Исполнение: У3 - для работы в условиях умеренного климата, с температурой от -10C до +40C

Совместимость и монтаж

Щит ШР 11-73522-54 У3 монтируется на стену или в специальное помещение. Кабели подключаются через верхние и нижние вводы - это позволяет гибко организовать трассировку. Для монтажа требуются: доступ к вводному кабелю, свободное пространство перед шкафом (минимум 0,8–1 м для обслуживания), заземляющий проводник. Предварительно проверьте соответствие сечений кабелей и номиналов предохранителей. Монтаж выполняется в соответствии с ПУЭ.

Безопасность и стандарты

Щит ШР 11-73522-54 У3 проектировался в рамках отраслевых нормативов для распределительных устройств. Защита от перегрузок и коротких замыканий обеспечивается предохранителями ПН2, которые соответствуют требованиям ГОСТ Р 50030.5.1. Отдельные элементы (предохранители) должны иметь сертификаты соответствия. Сам шкаф не имеет указанных степеней защиты IP - не предназначен для открытых площадок или влажных сред без дополнительной защиты.

Преимущества

• Максимальный ток ввода 400 А - поддерживает мощные нагрузки
• Два варианта ввода (сверху и снизу) - удобны при прокладке кабельных трасс
• Фиксированная компоновка с пятью отходящими линиями - оптимизирована для типовых решений
• Использование предохранителей ПН2 - проверенная технология, проста в замене
• Конструктивно аналогична другим моделям серии ШР11 - упрощает запасание деталей и ремонт

Ограничения применения

• Не предназначен для установки во влажных помещениях, на улице или в местах с высокой запылённостью - отсутствует указание степени защиты IP
• Не поддерживает автоматические выключатели - только предохранители; нельзя использовать для систем с функциями удалённого управления
• Нет встроенной системы учёта или контроля - требует внешних приборов
• Не рекомендован для частных домов - слишком крупный и избыточный для бытовых нужд
• Работает только в пределах температурного диапазона У3 (-10…+40 C); при более низких температурах возможны отказы контактов

Примеры использования

• Распределение энергии на участке конвейера с 5 двигателями
• Питание группы станков в механическом цехе
• Подключение освещения и розеток в производственном корпусе
• Центральный щит для нескольких линий в складском комплексе

Практические советы

• Перед монтажом убедитесь, что сечение вводного кабеля соответствует току 400 А - минимум 95 мм2 медного провода
• Проверьте совпадение номинала предохранителей на отходящих линиях с нагрузкой каждого устройства - не допускайте перегрузки
• При замене предохранителей используйте только оригинальные ПН2 того же типа и класса - не применяйте самодельные или несертифицированные элементы
• Обеспечьте доступ к лицевой панели для замены предохранителей - минимальный зазор 0,8 метра спереди
• Щит ШР 11-73522-54 У3 не имеет внутреннего освещения - при необходимости установите внешний источник света для обслуживания
• Артикул _vshr522 - это конкретная модель с 5 линиями; не путайте с другими вариантами серии (например, 73518-73523 с двумя вводами)
