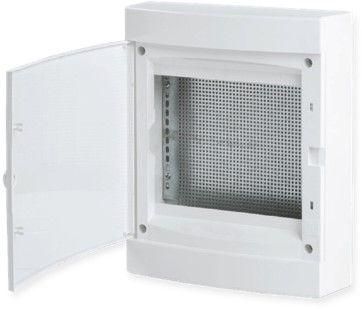

Щит слаботочный навесной "Unix" прозрачная дверь 2 габарит IP41 EKF PROxima | ux-2m-n

Щит слаботочный навесной прозрачная дверь 2 габарит IP40/IP41 от EKF (артикул ux-2m-n) предназначен для компактного размещения слаботочного оборудования в помещениях с контролируемой средой. Его прозрачная дверь позволяет легко проверять состояние устройств без вскрытия, а пластиковый корпус обеспечивает надежную защиту от случайного контакта.

Назначение и область применения

Щит слаботочный навесной прозрачная дверь 2 габарит IP40/IP41 используется для монтажа устройств низковольтных систем: Wi-Fi роутеров, патч-панелей, антенных разветвителей, видеонаблюдения, домофонов, сетевых коммутаторов и других элементов слаботочной автоматизации. Подходит для установки в офисах, жилых зданиях, серверных шкафах, на лестничных клетках и в местах, где важна видимость оборудования. Каждый ряд рассчитан на 12–18 модулей, что делает его удобным решением для небольших распределительных точек.

Технические характеристики

• Количество рядов: 2
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Глубина корпуса: 102 мм
• Материал корпуса: глянцевый ABS-пластик, белый цвет
• Тип двери: прозрачная, тонированная
• Тип крышки: закрытого типа
• Способ монтажа: навесной, на стену
• Наличие монтажной панели: да (перфорированная плита для крепления нестандартных устройств)
• Поддержка DIN-реек: есть (для модульного оборудования)

Совместимость и монтаж

Щит слаботочный навесной прозрачная дверь 2 габарит IP40/IP41 совместим со стандартными DIN-рейками 35 мм. Монтажная пластина с отверстиями позволяет фиксировать устройства без рамок - например, маршрутизаторы, модемы или преобразователи сигналов. Установка осуществляется на вертикальную поверхность с помощью саморезов через крепёжные отверстия на задней стенке. Глубина 102 мм достаточна для размещения большинства слаботочных модулей, но требует свободного пространства перед щитом для доступа к кабелям и разъёмам. Прозрачная дверь открывается на петлях - не требует демонтажа для обслуживания.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 - предотвращает попадание инструментов, проводов и частиц размером более 1 мм внутрь корпуса. Однако щит не защищён от брызг, влаги и пыли в условиях повышенной влажности. Не рекомендован для установки вне помещений, в сырых зонах (ванная, подвал) или рядом с источниками воды. Напряжение в щите не выше 50 В переменного тока - безопасно для слаботочных цепей.

Преимущества

• Прозрачная дверь - возможность визуального контроля работы оборудования без открытия
• Плоское основание корпуса упрощает прокладку и фиксацию кабелей
• ABS-пластик устойчив к механическим повреждениям и не корродирует
• Минималистичный внешний вид хорошо сочетается с современным интерьером
• Наличие двух типов поверхностей (DIN-рейка + монтажная пластина) - универсальность для смешанного оборудования

Ограничения применения

• Не подходит для установки в условиях высокой влажности, на улице или в производственных зонах с пылью/брызгами
• IP40 не обеспечивает защиту от воды - нельзя использовать в кухнях, ванных, подвалах без дополнительной герметизации
• Максимальная нагрузка на монтажную плиту ограничена массой устройств - не следует крепить тяжёлое оборудование без усиления
• Размеры корпуса не позволяют разместить мощные силовые автоматы или аппараты свыше 18 модулей в одном ряду

Примеры использования

• Управление домашней сетью: роутер, оптический терминал, PoE-коммутатор в коридоре
• Видеонаблюдение: NVR, камеры, матрица управления в этажном щитке
• Аудиосистема: усилитель, пульт управления, распределитель сигнала в квартире
• Интернет-провайдер: патч-панель и активное оборудование в техническом шкафу дома

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели запас длины - глубина 102 мм не позволяет тянуть провода издалека
• Используйте хомуты и кабель-каналы для организации входящих и выходящих проводов - так проще обслуживать щит
• Если вы используете тяжёлые устройства (например, большие маршрутизаторы), дополнительно закрепите их на стену, а не только на монтажную плиту
• Часто забывают, что IP40 - это не водонепроницаемость; если щит стоит в месте возможного попадания влаги - добавьте герметичную крышку или переместите его
• Щит EKF Unix ux-2m-n можно дополнять другими изделиями серии Unix - одинаковая система крепления и стиль исполнения обеспечивают единый вид при масштабировании системы
