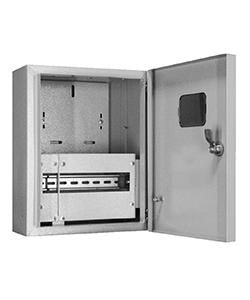

Щит учетно-распределительный навесной ЩРУ 1Н9 У2 IP54 400х250х155 Электротехник ET529884

Щит учетно-распределительный навесной ЩУРн 1/9зо У2 IP54 400х250х155 от бренда Электротехник предназначен для компактной сборки распределительных устройств в помещениях с повышенной влажностью или запыленностью. Его прочная металлическая конструкция и степень защиты IP54 делают его надежным решением для учета и распределения электроэнергии в бытовых и промышленных сетях 220/380 В.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 1/9зо У2 IP54 400х250х155 используется для монтажа автоматических выключателей, УЗО, дифференциальных автоматов и других модульных устройств в системах электроснабжения. Подходит для установки однотарифного или многотарифного электросчетчика. Применяется в жилых домах, офисах, производственных цехах, на объектах коммунального хозяйства - там, где требуется защищенная и доступная точка распределения энергии.

Технические характеристики

• Тип: щит учетно-распределительный навесной
• Количество модулей DIN: 9 (можно установить до 12 линейных модулей за счет узких устройств)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Габариты: 400×250×155 мм
• Материал корпуса: стальной лист с порошковым покрытием
• Цвет: серый
• Способ монтажа: накладной (крепится на стену)
• Наличие места под счетчик: да, с фиксацией и прозрачным окном для снятия показаний
• Фальшпанель: закрывает токоведущие части внутри щита

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 1/9зо У2 IP54 400х250х155 оснащен стандартной DIN-рейкой, совместимой с любыми модульными устройствами по ГОСТ Р 50030.2. Крепление осуществляется на четыре точки через отверстия в задней стенке. Для монтажа используйте дюбели или саморезы подходящей длины - глубина корпуса 155 мм позволяет легко провести подводку кабелей сверху или снизу. Обязательно проверьте соответствие посадочного размера счетчика - он рассчитан на стандартные модели с шириной до 18 модулей.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Наличие фальшпанели исключает случайный контакт с токоведущими частями при открытой дверце. Порошковое покрытие предотвращает коррозию и обеспечивает долгий срок службы даже в условиях высокой влажности. Степень защиты IP54 соответствует ГОСТ 14254, что допускает использование в неотапливаемых помещениях, на лестничных клетках, в подъездах и на производстве.

Преимущества

• Интегрированное место под счетчик снижает необходимость в дополнительных креплениях
• Небьющееся пластиковое окно позволяет безопасно снимать показания без открывания дверцы
• Металлический корпус обеспечивает механическую прочность и экранирующее действие
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям
• Компактные габариты позволяют устанавливать щит в ограниченных пространствах

Ограничения применения

• Не предназначена для установки в местах постоянного прямого попадания дождя или струй воды - IP54 не гарантирует герметичность при напорном орошении
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, растворители)
• Максимальная нагрузка по току определяется установленной аппаратурой; сам щит не имеет внутренних ограничений по мощности
• Не подходит для встраивания в стену - только накладной монтаж

Примеры использования

• Главный вводный щит в квартире или частном доме
• Распределительный щит на этаже многоэтажного дома
• Узел учета и распределения на производственной линии
• Щит для питания насосов, вентиляторов, светильников в подвале или на улице
• Аварийный щит в зонах с риском повреждения оборудования

Практические советы

• Перед монтажом убедитесь, что толщина стены позволяет плотно прижать щит - минимум 10–15 мм свободного пространства за корпусом для кабелей
• При подключении кабелей используйте кабельные вводы с уплотнителями - они продлевают срок службы защиты IP54
• Для удобства обслуживания располагайте счетчик на уровне глаз - высота установки должна быть 1,6–1,8 м от пола
• Не перегружайте рейку: хотя можно поместить до 12 модулей, лучше оставляйте запас на будущие расширения
• Щит учетно-распределительный навесной ЩУРн 1/9зо У2 IP54 400х250х155 от Электротехник - это решение для типовых задач. Если нужна большая емкость или другая степень защиты - выбирайте другие модели серии.
