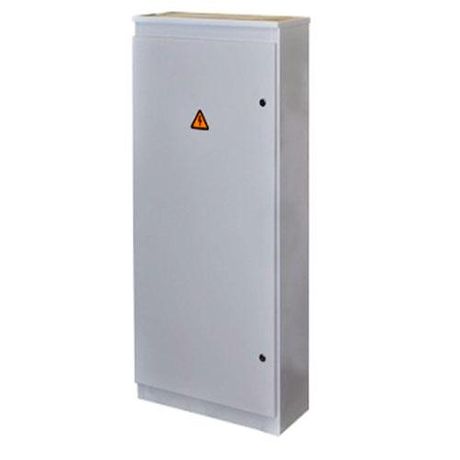

Щит ВРУ1-42-01 Электроспектр _VRU4201

Щит ВРУ1-42-01 от бренда Электроспектр - это вводно-распределительное устройство, предназначенное для приема, распределения и учёта электроэнергии в жилых и общественных зданиях. Щит ВРУ1-42-01 обеспечивает защиту цепей от перегрузок и коротких замыканий, работая в сети 380/220 В, 50 Гц.

Назначение и область применения

Щит ВРУ1-42-01 используется для ввода электропитания в здание и последующего распределения энергии по внутренним групповым линиям. Применяется в многоквартирных жилых домах, офисах, школах, больницах и других объектах с трёхфазным питанием. Устройство принимает энергию от внешней ЛЭП или трансформаторной подстанции, затем делит её на группы для освещения, розеток, бытовой техники и другого оборудования.

Технические характеристики

• Номинальное напряжение: 380/220 В переменного тока
• Частота: 50 Гц
• Назначение: вводно-распределительное устройство (ВРУ)
• Защита: от перегрузок и коротких замыканий
• Исполнение: для установки внутри помещений

Совместимость и монтаж

Щит ВРУ1-42-01 рассчитан на монтаж в электрощитовой комнате или специальном шкафу. Подключение осуществляется через входной кабель от источника питания (обычно снизу) и выходные кабели к групповым автоматам (сверху или сбоку). Для правильной сборки требуется наличие подходящих автоматических выключателей, УЗО и счетчиков, которые устанавливаются внутри щита по проекту. Монтаж выполняют квалифицированные электромонтеры с соблюдением требований ПУЭ.

Безопасность и стандарты

Щит ВРУ1-42-01 соответствует требованиям нормативов для распределительных устройств низкого напряжения. Обеспечивает защиту от перегрузок и КЗ за счёт установленных коммутационных аппаратов. Конструкция выполнена из металла, что исключает возгорание корпуса при аварийных режимах. Все элементы должны быть сертифицированы и соответствовать ГОСТ Р 51321.1 и ГОСТ Р 50030.2.

Преимущества

• Стандартная компоновка позволяет легко заменить или добавить оборудование
• Металлический корпус обеспечивает механическую прочность и долговечность
• Подходит для систем TN-S и TN-C-S, распространённых в России
• Не требует сложной подготовки площадки - монтируется на стену или в нишу

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP выше IP54
• Не содержит встроенных счётчиков - их необходимо устанавливать дополнительно
• Не рассчитан на высокие токи свыше 630 А - для крупных объектов нужны более мощные ВРУ
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Ввод в девятиэтажный жилой дом с 36 квартирами
• Распределение энергии по этажам в административном здании
• Центральный пункт управления электропитанием в школе или детском саду
• Объединение нескольких вводов в одном месте для удобства обслуживания

Практические советы

• Перед монтажом проверьте соответствие входного кабеля сечению и типу (например, ВВГнг-Ls) требованиям проекта
• Убедитесь, что посадочные места под автоматы и УЗО совпадают с выбранными модульными устройствами (обычно 18 мм на модуль)
• При использовании в старых зданиях учитывайте состояние проводки - возможно потребуется замена до щита
• Щит ВРУ1-42-01 не следует заполнять полностью - оставьте место для будущих расширений
• Все соединения должны быть затянуты моментом, указанным в документации на автоматы - переусердствовать нельзя
