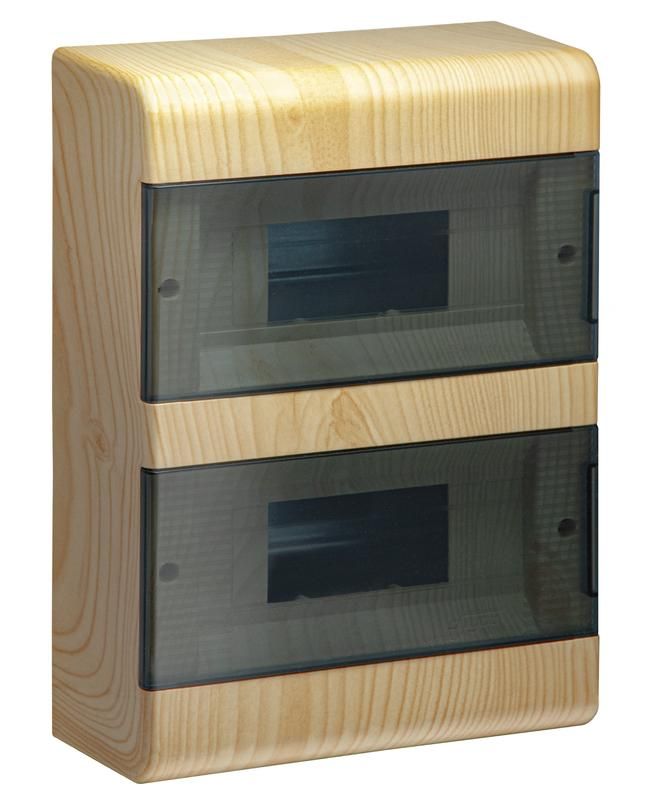

Щиток распределительный навесной на 18 модулей с двумя дверцами сосна IP40 (ЩРн-П-18) - 68018-27М TYCO

Щиток распределительный открытого исполнения на 18 модулей с 2 дверцами 225х323х94мм сосна на светлой основе от бренда Рувинил (арт. 68018-27м) предназначен для установки коммутационного оборудования в помещениях с умеренной влажностью, где требуется доступ к устройствам без корпуса из металла.

Назначение и область применения

Этот щиток используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в количестве до 18 модулей. Открытое исполнение позволяет легко проводить обслуживание, диагностику и замену компонентов. Подходит для внутренней установки в жилых домах, офисах, мастерских и небольших производственных помещениях, где нет требований к защите от внешних воздействий.

Технические характеристики

• Габариты: 225×323×94 мм (высота × ширина × глубина)
• Количество модулей: 18 (стандартная ширина модуля 17,5 мм)
• Материал корпуса: натуральная сосна с покрытием на светлой основе
• Конструкция: две дверцы для доступа к оборудованию с двух сторон
• Исполнение: открытое (без герметизации, без защиты IP)
• Масса: около 2–2,5 кг (зависит от толщины древесины и покрытия)

Совместимость и монтаж

Щиток совместим со всеми стандартными DIN-рейками шириной 35 мм, которые крепятся внутри корпуса саморезами или фиксируются в предварительно подготовленных пазах. Монтаж выполняется на стену с помощью дюбелей или анкеров - в корпусе предусмотрены отверстия для крепления. Обе дверцы открываются на петлях, что удобно при работе с двумя сторонами щитка. Для правильной сборки важно проверить, чтобы глубина установленных устройств (например, УЗО или автоматов) не превышала 94 мм - иначе они будут задевать дверцы.

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - деревянный корпус не защищен от воды, пара и химических веществ.
• Не допускается установка в местах с риском механических повреждений - материал мягкий и царапается.
• Не соответствует требованиям нормативов для промышленных объектов с классом защиты IP44 и выше.
• Не рекомендован для установки вне помещений или в неотапливаемых зонах - древесина деформируется при перепадах температур и влажности.

Преимущества

• Эстетичный вид - натуральное дерево хорошо сочетается с интерьером дома или офиса.
• Удобство обслуживания - две дверцы позволяют работать с обоих боков без демонтажа.
• Легкая установка - вес и материалы не требуют специальных инструментов.
• Низкая теплопроводность - не нагревает оборудование при длительной нагрузке, как металл.

Примеры использования

• Распределительный щиток в квартире для групп освещения, розеток и бытовой техники.
• Аппаратный шкаф в маленьком цеху для управления насосами и конвейерами.
• Шкаф управления в гостинице, кафе или офисном здании с эстетическими требованиями.

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 18 модулей - некоторые УЗО занимают 2–3 модуля.
• Избегайте контакта с водой - даже капли могут вызвать набухание дерева и заклинивание дверец.
• При необходимости можно дополнительно обработать поверхность лаком или воском для увеличения долговечности.
• Не используйте этот щиток вместо металлического в системах с высокой мощностью (>10 кВт) - дерево не рассчитано на большие токовые нагрузки и не экранирует ЭМИ.
• При заказе учтите, что артикул 68018-27м - единственный вариант этого типа в серии Рувинил; аналогов с такими же габаритами и двойными дверями нет.
