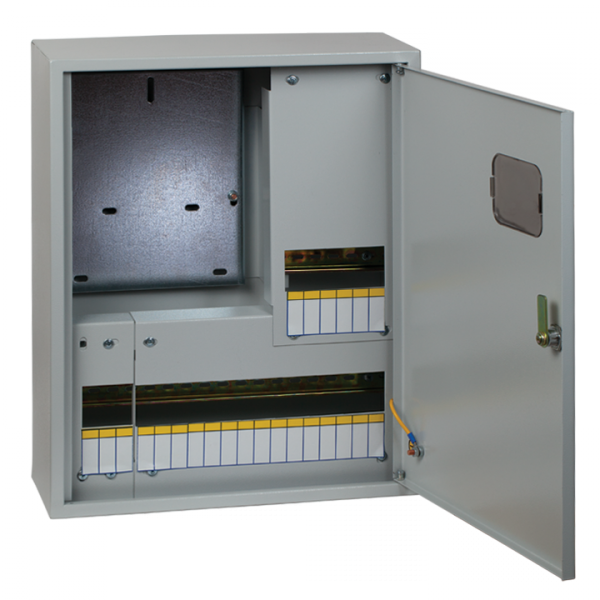

Щит учетно-распределительный навесной ЩРУН 3/24 с окном (ВхШхГ) 500х400х160мм IP31 PROxima | mb23-3/24 EKF

Щит учетно-распределительный навесной ЩУРн 3/24 с окном (500х400х160) IP31 от бренда EKF, серия PROxima - это готовый корпус для организации ввода, учёта и распределения электроэнергии в зданиях различного типа. Артикул mb23-3/24 рассчитан на установку трёхфазного счётчика и модульного оборудования, подходит для накладного монтажа в помещениях с умеренным климатом.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 3/24 с окном (500х400х160) IP31 предназначен для приёмки электроэнергии от внешней сети, её учёта через установленный счётчик и дальнейшего распределения по групповым цепям. Подходит для использования в жилых домах, офисах, административных зданиях, малых производствах и объектах коммунальной инфраструктуры. Корпус позволяет размещать автоматические выключатели, УЗО, контакторы и другие устройства на DIN-рейке.

Технические характеристики

• Напряжение: 380 В (трёхфазная сеть)
• Номинальный ток: 125 А (максимальный допустимый ток ввода)
• Количество модулей DIN: 24 (можно установить до 24 стандартных модулей шириной 17,5 мм)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Материал корпуса: сталь толщиной 0,8 мм, фосфатированная и покрытая порошковой краской цвета 7035
• Количество вводов: 3 (по три отверстия диаметром 30 мм снизу для вводных кабелей)
• Место под счётчик: одно, для трёхфазного прибора учёта
• Количество рядов: 2 (двухрядная компоновка внутреннего пространства)
• Способ монтажа: накладной (крепится на стену)
• Тип двери: металлическая с цилиндровым замком
• Наличие окна: да (для визуального контроля показаний счётчика без открывания двери)
• Наличие монтажной панели: да (для крепления крупногабаритного оборудования)
• Наличие DIN-рейки: да (стандартная, для модульных устройств)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 3/24 с окном (500х400х160) IP31 совместим с любым модульным оборудованием, соответствующим стандарту DIN EN 60715. Для монтажа используются четыре точки крепления на задней стенке корпуса. Кабели вводятся через нижние отверстия Ø30 мм - рекомендуется использовать кабельные вводы для сохранения степени защиты IP31. Монтажная панель и DIN-рейка уже установлены, дополнительная сборка не требуется. Цилиндровый замок принимает стандартные ключи, доступные в торговой сети.

Безопасность и стандарты

Корпус выполнен из стали по ГОСТ 1050-88, проходит фосфатирование и покрывается атмосферостойкой порошковой краской - это предотвращает коррозию даже в условиях повышенной влажности. Степень защиты IP31 исключает попадание инструментов и крупных частиц, но не гарантирует защиту от брызг или пыли. Применение в открытых местах или на улице не рекомендуется. Соответствие ТУ 3434-001-96504521-2007 подтверждает соответствие требованиям к конструкции и материалам.

Преимущества

• Интегрированное окно позволяет контролировать показания счётчика без вскрытия щита - снижает риск несанкционированного доступа и повышает удобство обслуживания.
• Жёсткая сварная конструкция из стали 0,8 мм обеспечивает долговечность и механическую прочность.
• Наличие монтажной панели и DIN-рейки сразу после покупки экономит время на сборку.
• Цилиндровый замок обеспечивает надёжную защиту от несанкционированного вскрытия.
• Климатическое исполнение УХЛ3 делает щит пригодным для использования в большинстве регионов России.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или пылевых масс.
• Не поддерживает установку более чем одного трёхфазного счётчика - место предусмотрено только для одного прибора.
• Комплектация некомплектная: внутри только корпус, панели и рейки; автоматы, УЗО, кабели и счётчик необходимо приобретать отдельно.
• Толщина стенки 0,8 мм достаточна для бытового и легкопромышленного использования, но не рекомендуется для агрессивных сред или ударных нагрузок.

Примеры использования

• Электрощит в подъезде многоквартирного дома - для ввода энергии и распределения по квартирам.
• Административное здание - для организации питания офисных помещений и систем освещения.
• Магазин или кафе - для управления сетью розеток, холодильного оборудования и светильников.
• Производственный участок с небольшим количеством станков - для распределения мощности между несколькими линиями.

Практические советы

• Перед монтажом проверьте, чтобы отверстия для ввода кабелей (Ø30 мм) были закрыты заглушками, если кабели ещё не проложены - это сохраняет степень защиты IP31.
• При установке счётчика используйте только модели, подходящие по габаритам под одиночное трёхфазное место - не все счётчики поместятся.
• Для увеличения безопасности в помещениях с возможностью доступа посторонних лиц - используйте пломбы на замке и вводах.
• При необходимости замены оборудования - снимите дверь, она крепится на шарнирах и легко демонтируется.
• Учитывайте посадочные размеры: корпус 500×400×160 мм требует свободного места вокруг для провода и обслуживания - минимум 10–15 см с каждой стороны.
