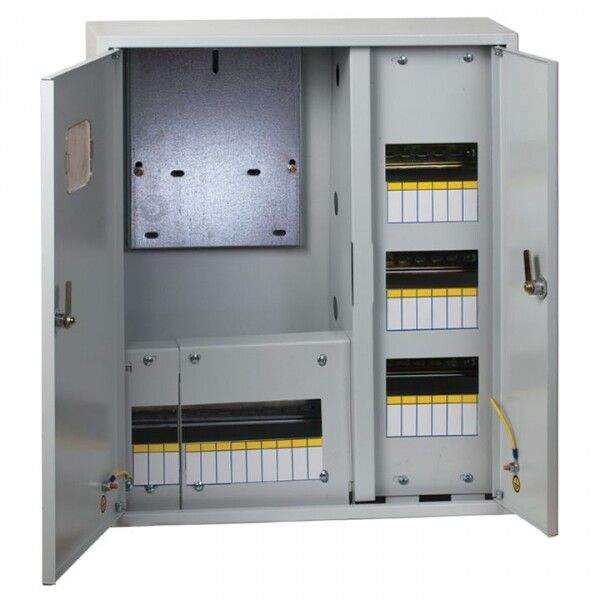

Щит учетно-распределительный навесной ЩРУН 3/30 2-х дверный с окном (ВхШхГ) 580х490х165мм IP31 PROxima | mb23-3/30-2 EKF

Щит учетно-распределительный навесной ЩУРн 3/30 двухдверный с окном (580х490х165) IP31 от бренда EKF серии PROxima предназначен для приема, учёта и распределения электроэнергии в зданиях различного типа. Корпус выполнен из стали с защитным покрытием, рассчитан на установку 30 модулей DIN и имеет три ввода с нижними отверстиями под кабели.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 3/30 двухдверный с окном (580х490х165) IP31 используется для:

• приёма электроэнергии от внешней сети;
• учёта потребления через установленный трёхфазный счётчик;
• распределения энергии по групповым цепям;
• защиты от перегрузок и коротких замыканий с помощью автоматических выключателей.

Подходит для монтажа в жилых домах, офисах, производственных помещениях, на объектах коммунальной инфраструктуры. Применяется там, где требуется надёжный и доступный щит с возможностью контроля показаний счётчика через окно.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока.
• Номинальный ток: 125 А - максимальный допустимый ток ввода.
• Количество модулей DIN: 30 - позволяет установить до 30 стандартных автоматов, УЗО, реле и других устройств шириной 17,5 мм.
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды; подходит для внутреннего монтажа в сухих помещениях.
• Материал корпуса: сталь толщиной 0,8 мм - прочная, устойчивая к деформациям, соответствует ГОСТ 1050-88.
• Цвет: 7035 (серый) - матовая порошковая окраска, устойчивая к механическому воздействию и коррозии.
• Количество вводов: 3 - каждая фаза имеет своё отверстие Ø30 мм снизу корпуса для ввода кабеля.
• Место под счётчик: одно, для трёхфазного устройства - предусмотрено специальное пространство с креплениями.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, но не на открытом воздухе.
• Гарантия: 60 месяцев - длительный срок службы за счёт качественной сборки и антикоррозийной обработки.
• Нормативный документ: ТУ 3434-001-96504521-2007 - соответствие требованиям производства.

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 3/30 двухдверный с окном (580х490х165) IP31 монтируется накладным способом на стену. Для крепления используются предварительно подготовленные отверстия в задней стенке корпуса. Подходят стандартные саморезы M6–M8.

Внутри уже установлены:

• DIN-рейка - для быстрой фиксации модульного оборудования;
• монтажная панель - для крепления крупных элементов (например, контакторов);
• съёмная фальш-панель - позволяет легко изменять компоновку внутри щита.

Обратите внимание: глубина установочная указана как 0 мм - значит, щит полностью выступает от стены, и требует свободного пространства перед собой для открывания дверей.

Безопасность и стандарты

Щит учетно-распределительный навесной ЩУРн 3/30 двухдверный с окном (580х490х165) IP31 оснащён металлической дверью с цилиндровым замком - исключает случайное открытие и повышает безопасность при обслуживании. Фосфатирование и порошковая покраска обеспечивают долговечность и защиту от коррозии. Соответствует требованиям ТУ 3434-001-96504521-2007, но не предназначен для установки во взрывоопасных или постоянно влажных средах (например, в банях, подвалах с постоянной сыростью).

Преимущества

• Высокая жёсткость корпуса за счёт сварной конструкции - не деформируется при нагрузках.
• Наличие окна - удобный контроль показаний счётчика без вскрытия щита.
• Чёткая организация внутреннего пространства - DIN-рейка, монтажная панель и фальш-панель позволяют гибко планировать компоновку.
• Изготовление из российской стали - гарантия качества и совместимости с местными стандартами.
• Два двери - удобный доступ к оборудованию с обеих сторон, особенно полезно при ограниченном пространстве.

Ограничения применения

• Не применяется на улице - степень защиты IP31 не обеспечивает защиту от дождя, снега или прямого попадания воды.
• Не рекомендуется для помещений с постоянной влажностью выше 90% - риск коррозии на швах и креплениях.
• Не подходит для установки в зонах с высокими уровнями пыли, масла или химически активных веществ - отсутствует защита IP54+.
• Комплектность некомплектная - внутреннее оборудование (автоматы, счётчики, провода) необходимо приобретать отдельно.

Примеры использования

• Электрощит в подъезде многоквартирного дома - ввод от этажного щита, счётчик, автоматы на квартиры.
• Распределительный щит на производственном участке - питание станков, освещения, систем управления.
• Административное здание - ввод от ТП, учёт по тарифам, распределение по комнатам и зонам.
• Коттедж или дача - автономный ввод с счётчиком и защитой всех групп розеток и света.

Практические советы

• Перед монтажом проверьте, чтобы отверстия под вводы (Ø30 мм) совпадали с направлением подходящего кабеля - лучше заранее продумать маршрут.
• Учитывайте габариты щита: 580×490×165 мм - нужен минимум 600×500 мм свободного места на стене.
• При установке счётчика используйте клеммы с маркировкой L1/L2/L3/N/PE - соблюдайте цветовую схему проводов.
• Для увеличения срока службы регулярно протирайте поверхность от пыли - особенно вокруг окна и замка.
• Если планируете использовать более 30 модулей - выбирайте щит большей вместимости, так как перегрузка снижает теплоотдачу и повышает риск перегрева.
