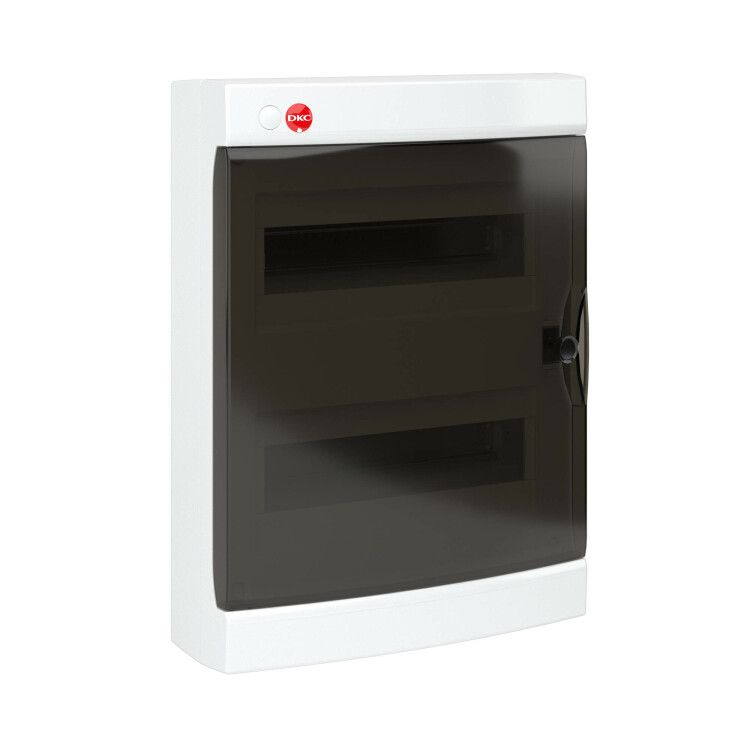

Щит распределительный RAMbase 24 модуля IP41 белый DKC 84624

Щит распределительный DKC (ДКС) артикул 84624 - это навесной пластиковый корпус на 24 модуля с защитой IP41, предназначенный для организации внутреннего распределения электроэнергии в жилых и офисных помещениях. Щит распределительный DKC 84624 совместим с большинством стандартных автоматов и УЗО, обеспечивает надёжную фиксацию оборудования и удобство обслуживания.

Назначение и область применения

Щит распределительный DKC 84624 используется для монтажа коммутационных аппаратов: автоматических выключателей, устройств защитного отключения (УЗО), реле времени, модулей управления освещением и других устройств на DIN-рейку. Подходит для установки в квартирах, офисах, подъездах, технических помещениях зданий. Не предназначен для уличного или влажного окружения - применяется только внутри помещений с контролируемой средой.

Технические характеристики

• Количество модулей: 24 (расположены в два ряда по 12 модулей каждый)
• Номинальный ток: 125 А - максимальный допустимый ток через входной автомат
• Напряжение: 220 В - рассчитан на однофазную сеть
• Степень защиты: IP41 - защищён от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий и ударопрочный пластик (класс ударопрочности 6)
• Цвет: белый (RAL 9016)
• Размеры: 301×402×113 мм (Ш×В×Г)
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Наличие DIN-рейки: да, оцинкованная, предварительно установленная
• Наличие двери: одна, закрытого типа, с замком
• Угол открывания двери: более 180° - позволяет легко работать с оборудованием даже при плотном расположении модулей
• Нормативный документ: ГОСТ Р 51321.1-2000

Совместимость и монтаж

Щит распределительный DKC 84624 совместим со всеми стандартными модулями шириной 17,5 мм (по норме IEC/EN 60947). DIN-рейка уже установлена - её не нужно крепить дополнительно. Для монтажа используются преперфорированные отверстия на задней стенке - они позволяют легко проходить кабелям и гофротрубам, исключая необходимость сверления. Способ монтажа - настенный (навесной); возможна установка в нишу, но требует согласования с проектом из-за глубины 113 мм. Комплектация включает суппорт для крепления, сборочные винты, заглушки для пустых модулей и самоклеющуюся этикетку.

Безопасность и стандарты

Щит распределительный DKC 84624 соответствует требованиям ГОСТ Р 51321.1-2000, что гарантирует соответствие европейским стандартам безопасности для распределительных щитов. Пластиковый корпус не проводит ток, не горит и не деформируется при перегреве. Защита IP41 предотвращает попадание крупной пыли и случайного контакта с токоведущими частями при открытой двери. Замок на двери обеспечивает доступ только авторизованному персоналу.

Преимущества

• Высокий угол открывания двери (>180°) - удобен при работе с плотно установленным оборудованием
• Предустановленная DIN-рейка и готовые отверстия - экономят время монтажа
• Ударопрочный и термостойкий пластик - долговечен при механических нагрузках и перегрузках
• Чёткая разметка модулей и наличие заглушек - снижают риск ошибок при сборке
• Белый цвет корпуса - хорошо сочетается с интерьером, не выгорает под светом

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, бассейн, подвал с постоянной сыростью) - степень защиты IP41 недостаточна
• Не предназначен для трёхфазных сетей выше 220 В - ограничен по напряжению
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке требуется внешнее охлаждение
• Комплектация некомплектная - не включают автоматы, УЗО, клеммы; всё оборудование необходимо докупить отдельно
• Глубина 113 мм - не всегда подходит для монтажа в тонких стенах или узких нишах

Примеры использования

• Электрощит в квартире - распределение питания на розетки, освещение, кухню и кондиционер
• Административное здание - группировка автоматов по этажам или отделам
• Подъезд дома - вводной щит с УЗО и автоматами на каждую квартиру
• Технический пункт - управление освещением, вентиляцией, сигнализацией

Практические советы

• Перед монтажом проверьте, чтобы отверстия на задней стенке совпадали с местом прокладки кабелей - используйте гофротрубу подходящего диаметра (обычно 20–25 мм)
• Используйте заглушки для всех свободных модулей - это повышает безопасность и эстетичность
• При установке в нишу учтите, что глубина щита 113 мм - минимум 120 мм запаса в стене
• Не перегружайте один ряд - равномерно распределяйте мощные потребители между двумя рядами
• При использовании в холодных помещениях (например, подвале) следите, чтобы температура не опускалась ниже −25C - это предел климатического исполнения УХЛ2
• Щит распределительный DKC 84624 - отличный выбор для типового жилищного строительства, где важны цена, надёжность и простота монтажа
