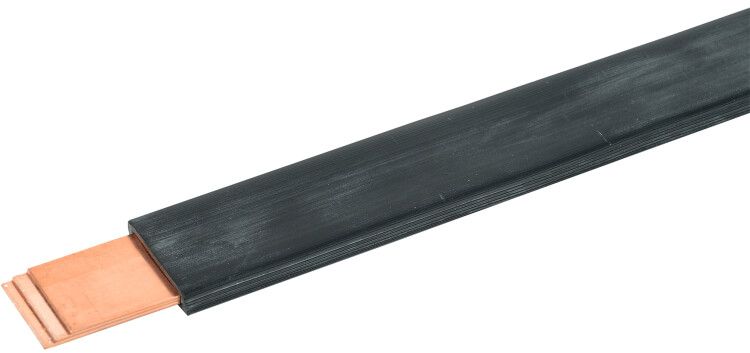

Шина медная гибкая изолированная ШМГ 6х(32х1мм) 2м | YBF10-6-32-01 IEK

Шина медная гибкая изолированная ШМГ 6х(32х1мм) 2м от IEK предназначена для надёжного соединения токоведущих цепей в распределительных устройствах. Благодаря гибкости и изоляции, она упрощает монтаж в ограниченном пространстве и снижает риск КЗ. Артикул ybf10-6-32-01 соответствует требованиям ГОСТ 859 и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 6х(32х1мм) 2м используется для создания шинных трасс и шинопроводов в распределительных щитах НКУ, силовых панелях и системах электроснабжения. Применяется в жилых, общественных и промышленных зданиях там, где требуется гибкое, компактное и безопасное соединение между оборудованием — например, между автоматическими выключателями, контакторами и шиной PE/N.

Технические характеристики

• Тип изделия: шина гибкая, изолированная
• Материал: медь марки М1 по ГОСТ 859
• Размеры: 6 пластин, каждая 32 мм шириной и 1 мм толщиной
• Общая длина: 2 метра
• Номинальный рабочий ток: 715 А при температуре +40°C
• Срок службы: до 30 лет при соблюдении условий эксплуатации
• Изоляция: обеспечивает электробезопасность и предотвращает замыкание на корпус

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 6х(32х1мм) 2м совместима с контактными элементами, рассчитанными на ширину 32 мм и шаг крепления, соответствующий стандартным расстояниям в щитах НКУ. Для монтажа используются болтовые соединения с моментом затяжки, указанным в документации оборудования. Учитывайте посадочные размеры — ширина каждой пластины 32 мм, суммарная высота пакета около 6 мм. Не допускается механическое перегибание сверх радиуса изгиба, указанного производителем — это повредит изоляцию и снизит проводимость.

Безопасность и стандарты

Изделие изготовлено из меди М1 по ГОСТ 859, что гарантирует стабильную электропроводность и долговечность. Изоляция защищает от случайного прикосновения и короткого замыкания между фазами. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Сертифицирована для работы в помещениях с нормальной влажностью и без агрессивных сред.

Преимущества

• Гибкость позволяет легко формировать сложные маршруты без резки и пайки
• Изолированные пластины исключают необходимость в дополнительных изоляционных прокладках
• Высокая плотность тока (715 А) снижает количество параллельных шин
• Медь М1 обеспечивает минимальные потери и стабильную работу при нагрузках
• Срок службы 30 лет — экономия на замене и обслуживании

Ограничения применения

• Не предназначен для открытого монтажа на улице — изоляция не рассчитана на УФ-излучение и осадки
• Не рекомендуется использовать в местах с постоянными вибрациями выше 10 Гц без дополнительной фиксации
• Работает при температуре от –25°C до +40°C; при более высоких температурах снижается допустимый ток
• Не применяется в качестве основной шины в системах с частотными преобразователями без учёта гармоник

Примеры использования

• Подключение входного автомата к главной шине N/PE в щите НКУ
• Связка нескольких групповых автоматов внутри распределительного щита
• Переход от вертикальной шины к горизонтальному выводу в панели управления
• Создание гибкой перемычки между модульными устройствами в сборке с ограниченным доступом

Практические советы

• При установке проверьте, чтобы все пластины были равномерно прижаты — неравномерное усилие вызывает нагрев и окисление контактов
• Используйте только медные шайбы и болты класса прочности 8.8 и выше
• Не перегибайте шину под острым углом — радиус изгиба должен быть не менее 50 мм
• При необходимости удлинить — используйте только аналогичную шину ШМГ 6х(32х1мм); спайка запрещена
• Проверяйте целостность изоляции перед первым включением — даже микротрещины могут стать причиной пробоя
