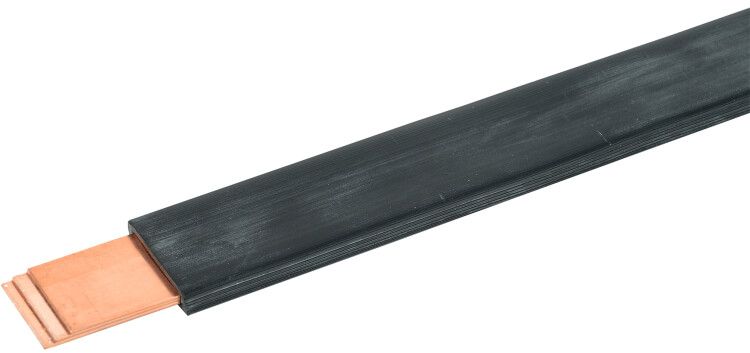

Шина медная гибкая изолированная ШМГ 8х(32х1мм) 2м | YBF10-8-32-01 IEK

Шина медная гибкая изолированная ШМГ 8х(32х1мм) 2м от IEK предназначена для надёжного соединения токоведущих элементов в распределительных устройствах. Благодаря гибкости и изоляции, она упрощает монтаж в ограниченном пространстве и снижает риск КЗ. Артикул ybf10-8-32-01 соответствует требованиям ГОСТ 859 и рассчитана на длительную работу в промышленных и коммунальных сетях.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 8х(32х1мм) 2м используется для создания гибких шинных трасс в распределительных щитах НКУ, шинопроводах и системах электроснабжения. Подходит для соединений между оборудованием, где требуется компенсация вибраций, температурных деформаций или сложная траектория прокладки. Применяется в жилых, общественных и промышленных зданиях — например, в цехах, ТП, подстанциях, на конвейерах и станках с частыми переподключениями.

Технические характеристики

• Тип изделия: шина гибкая изолированная
• Материал: медь марки М1 по ГОСТ 859
• Размеры пластины: 32 мм × 1 мм
• Количество пластин: 8
• Общая длина: 2 метра
• Номинальный рабочий ток: 860 А
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 8х(32х1мм) 2м совместима с контактными элементами, рассчитанными на ширину 32 мм и толщину 1 мм. Для монтажа используются болтовые соединения с усилием, указанным в документации оборудования. Учитывайте посадочные размеры — фиксация должна обеспечивать равномерное давление по всей площади контакта. Изоляция позволяет прокладывать шину рядом с металлическими конструкциями без дополнительных изоляторов. Не допускается механическое растяжение или перегиб с радиусом менее 100 мм — это повредит изоляцию и снизит проводимость.

Безопасность и стандарты

Произведена из меди М1 по ГОСТ 859, что гарантирует высокую электропроводность и устойчивость к окислению. Изоляция защищает от случайного прикосновения и замыканий. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Сертифицирована для работы в помещениях с нормальной влажностью и без агрессивных сред.

Преимущества

• Высокая гибкость — позволяет прокладывать шину по сложным маршрутам без сварки или резки
• Изоляция снижает риск поражения током и КЗ при близком расположении к корпусам
• Стандартные размеры пластин обеспечивают совместимость с большинством клемм и шинопроводов
• Долгий срок службы — до 30 лет при правильной установке и нагрузке
• Медь М1 обеспечивает минимальные потери энергии и стабильную теплопередачу

Ограничения применения

• Не предназначен для постоянного погружения в воду или работы во взрывоопасных зонах
• Не рекомендуется использовать при температурах выше +70 °C — возможна потеря эластичности изоляции
• Не подходит для внешней прокладки без защиты от УФ-излучения и осадков
• Максимальный ток 860 А — превышение вызывает перегрев и выход из строя
• Не следует применять в местах с частыми ударными нагрузками — может повредить изоляционный слой

Примеры использования

• Соединение входного автомата с главной шиной в щите НКУ
• Переход от жесткой шины к вибрирующему оборудованию (например, насосу или компрессору)
• Разводка тока внутри распределительного шкафа с плотной компоновкой
• Подключение преобразователя частоты к двигателю с учётом перемещений рамы

Практические советы

• Перед монтажом проверьте, чтобы все поверхности контакта были чистыми и без оксидной плёнки — используйте абразивную шкурку или специальную пасту
• Затягивайте болты равномерно, по диагонали, с моментом, рекомендованным производителем оборудования
• При необходимости резки — используйте ножницы по металлу, не срезайте изоляцию; после резки закройте край термоусадкой
• Для длинных участков предусмотрите компенсационные петли — это предотвратит натяжение при изменении температуры
• Артикул ybf10-8-32-01 — оптимален для замены аналогов ШМГ с такими же параметрами. Не путайте с жёсткими шинами — они не гнутся и требуют другого способа крепления
