Шина соединительная 61 347 NBB-L-12PIN-63-3 12 штырей 22 см (1шт/упак) |61347 |Navigator 20511

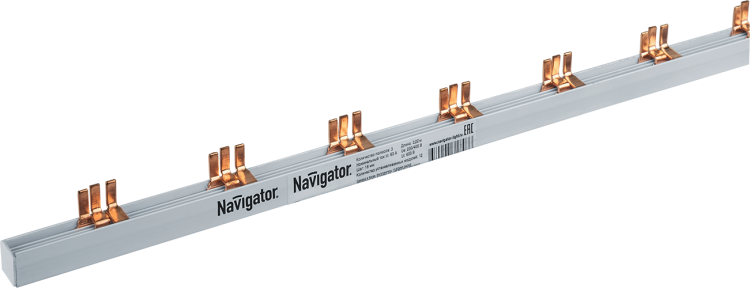

Шина соединительная 12-полюсная 63А, 22 см от бренда Navigator (артикулы 20511 и 61347) обеспечивает надёжное электрическое и механическое соединение до двенадцати автоматических выключателей в одном ряду. Применяется в распределительных щитах для упрощения проводки и повышения безопасности.

Назначение и область применения

Шина соединительная 12-полюсная 63А, 22 см используется для создания однородной токовой цепи между несколькими аппаратами защиты: автоматическими выключателями, дифференциальными автоматами и выключателями нагрузки. Подходит для установки в силовые и распределительные щиты промышленного, коммерческого и жилого назначения. Особенно эффективна там, где требуется компактное и быстрое соединение нескольких модульных устройств без использования внешних проводов.

Технические характеристики

• Номинальный ток: 63 А - способна безопасно передавать ток до этого значения при постоянной нагрузке;
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть переменного тока 400 В (L-N 230 В);
• Количество полюсов: 12 - позволяет соединить до 12 одно- или двухполюсных аппаратов;
• Количество фаз: 3 - соответствует системе TN-S/TN-C-S, поддерживает три фазы и ноль;
• Материал токоведущей части: медь - обеспечивает низкое сопротивление и высокую теплостойкость;
• Тип подключения: штырь (Pin) - совместим с автоматами, имеющими стандартные штыревые зажимы (например, серий Navigator, ABB, Schneider Electric);
• Величина шага: 18 мм - точно соответствует стандартному шагу модульных устройств (DIN 43880);
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12,5 мм, не защищена от воды и пыли;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как перенапряжения от молний или коммутаций;
• Условный номинальный ток короткого замыкания: 12 кА - способна выдерживать ток КЗ до 12 кА без разрушения;
• Номинальный кратковременно выдерживаемый ток: 12 000 кА - указывает на термическую и электродинамическую стойкость при сверхтоке (это значение характеризует предельную прочность при аварии);
• Рабочий температурный диапазон: от –40 C до +50 C - работает в условиях холодных складов и нагретых помещений;
• Цвет: белый - визуально отличается от других элементов, упрощает диагностику;
• Длина: 22 см - оптимальна для размещения 12 устройств с шагом 18 мм;
• Изоляция: да - корпус выполнен из самозагасающего пластика, не поддерживающего горение;
• Гарантия: 24 месяца - подтверждает качество материалов и сборки.

Совместимость и монтаж

Шина соединительная 12-полюсная 63А, 22 см совместима с автоматами, имеющими штыревые контакты стандарта IEC/EN 60947-2. Это включает модели из серии NBB, Compact NSX, S700, Acti9, Easy9 и аналоги. Установка выполняется путём вставления шины в верхние контактные гнёзда автоматов, расположенных в один ряд. Шина фиксируется самопроизвольно благодаря точному соответствию шага 18 мм. Для монтажа не требуются инструменты - достаточно плотного вдавливания. Перед установкой проверьте, что все автоматы находятся в одном уровне и правильно установлены на DIN-рейке. Нельзя использовать с устройствами, имеющими винтовые зажимы или другие типы подключения.

Безопасность и стандарты

Шина соединительная 12-полюсная 63А, 22 см соответствует требованиям IEC/EN 60947-7-1 для соединительных шин. Материалы соответствуют нормам UL94 V-0 - пластик не поддерживает горение. Сертифицирована для работы в сетях с классом исполнения II. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании. Однако, поскольку степень защиты IP20, её нельзя применять во влажных средах или местах с возможностью попадания пыли и жидкостей.

Преимущества

• Экономит время монтажа - исключает необходимость прокладывать десятки перемычек;
• Уменьшает количество соединений - снижает вероятность перегрева и окисления контактов;
• Обеспечивает равномерное распределение тока - медь с минимальным сопротивлением снижает потери энергии;
• Улучшает эргономику щита - делает внутреннюю проводку аккуратнее и легче для диагностики;
• Высокая стойкость к КЗ - гарантирует сохранность всей группы автоматов при аварии;
• Не требует периодического обслуживания - надёжна в течение всего срока службы.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, на улице или в пыльных средах - IP20 недостаточно;
• Не подходит для соединения автоматов с другим шагом (например, 17,5 мм или 22,5 мм);
• Не предназначен для подключения мощных потребителей выше 63 А - превышение вызовет перегрев;
• Не рекомендовано использование в цепях постоянного тока - рассчитана только на переменный ток 50 Гц;
• Не допускается механическая нагрузка на шину - она не является несущим элементом;
• Не совместима с автоматами, не имеющими штыревых контактов (например, старые модели с винтовыми зажимами).

Примеры использования

• Щит освещения в офисном здании - соединяет 12 автоматов на каждую группу света;
• Распределительный щит производства - связывает дифавтоматы на станки и конвейеры;
• Жилищный щит этажа - объединяет автоматы квартир в одной линии;
• Сборка щитов на заказ - ускоряет сборку и минимизирует ошибки при монтаже.

Практические советы

• Перед установкой убедитесь, что все автоматы имеют одинаковый тип подключения - штырь (Pin). Проверьте маркировку на лицевой панели;
• При использовании в щите с большим числом шин - располагайте их параллельно, чтобы не создавать механический перекос;
• Не используйте шину для соединения автоматов разного номинала, если они работают на одну нагрузку - это может нарушить координацию защиты;
• При необходимости отключения одного автомата - отсоединяйте всю шину, а не просто вынимайте один автомат - это предотвращает случайное замыкание;
• При замене устройства - выбирайте новый автомат с таким же типом контактов и шагом 18 мм - иначе шина не встанет;
• Для удобства обслуживания - помечайте шину этикеткой с номером группы автоматов, которые она соединяет.
