Шина медная твердая М1Т 3х25х4000 мм EKF PROxima | SM-3x25

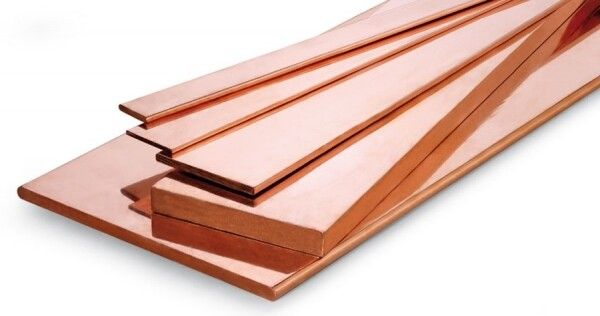

Шина медная твердая М1Т 3х25х4000 мм от EKF серии PROxima — это жесткий проводник из чистой меди для надежного распределения тока в силовых цепях высокой мощности. Подходит для сборки шинных мостов, подключения автоматических выключателей и других коммутационных устройств в щитах и распределительных устройствах.

Назначение и область применения

Шина медная твердая М1Т 3х25х4000 мм используется для передачи и распределения электроэнергии между оборудованием в распределительных щитах. Применяется там, где требуется высокая механическая устойчивость и минимальное сопротивление — например, в промышленных щитах, подстанциях, системах автоматизации. Эта шина идеальна для создания шинных мостов, когда несколько аппаратов защиты (автоматов, контакторов) необходимо подключить параллельно к одному источнику питания.

Технические характеристики

• Материал: медь марки М1 — высокая проводимость, низкое сопротивление, хорошая свариваемость и паяемость.
• Форма: плоская — позволяет плотно фиксироваться в зажимах и обеспечивает равномерный контакт по всей площади.
• Размеры: 25 мм × 4 мм (ширина × толщина), длина 4000 мм — оптимальна для компактной укладки в щитах средней и большой емкости.
• Номинальный ток: до 330 А — рассчитана на работу в цепях с высокими нагрузками, соответствует требованиям для промышленного оборудования.
• Исполнение: твердая — не гибкая, требует точного монтажа, но исключает деформацию при вибрациях и перегрузках.
• Гарантия: 12 месяцев — подтверждает соответствие стандартам качества производства EKF.

Совместимость и монтаж

Шина медная твердая М1Т 3х25х4000 мм совместима с большинством модульных аппаратов защиты EKF серии PROxima, а также с аналогичными изделиями других производителей, имеющими стандартные посадочные места под шины 25×4 мм. Для монтажа используются болтовые зажимы с моментом затяжки, указанным в документации аппарата. Установка выполняется на DIN-рейку или специальные кронштейны. Обязательно соблюдайте шаг между креплениями — не более 800–1000 мм, чтобы избежать прогиба. Перед установкой проверьте, что посадочная поверхность чистая и не имеет оксидной пленки — при необходимости зачистите мягкой металлической щеткой.

Безопасность и стандарты

Шина изготовлена из меди, соответствующей ГОСТ 859, и не содержит легирующих элементов, снижающих проводимость. Хотя сама шина не имеет изоляции, она применяется в условиях, где обеспечивается достаточная изоляция окружающих элементов (корпуса, изоляционные планки). Производитель рекомендует использовать шину только внутри закрытых распределительных устройств с доступом ограниченным для обслуживающего персонала. Напряжение работы — до 1000 В переменного тока, частота 50/60 Гц.

Преимущества

• Высокая теплопроводность меди снижает нагрев при длительной работе на пределе номинального тока.
• Жесткая форма исключает случайные замыкания и перемещение при вибрациях.
• Чистая медь (не луженая) обеспечивает лучший контакт при многократных разборках и сборках.
• Стандартные размеры позволяют легко заменить шину в существующих щитах без доработки конструкций.
• Поддержка серийной совместимости с продукцией EKF PROxima — упрощает проектирование и обслуживание.

Ограничения применения

• Не предназначена для внешнего монтажа — открытое расположение без корпуса недопустимо из-за риска поражения током и повреждения.
• Не подходит для мобильных или часто перемещаемых систем — жесткая конструкция не допускает изгибов.
• Требует точного расчета длины и положения креплений; при неверном монтаже возможен перегрев в местах с плохим контактом.
• Не следует применять в агрессивных средах (высокая влажность, химические пары) без дополнительной защиты — медь подвержена коррозии.

Примеры использования

• Создание входной шинной группы в щите управления насосной станции — подключение нескольких автоматов к одной фазе.
• Распределение тока от главного автомата к групповым выключателям в промышленном щите.
• Объединение выходов преобразователей частоты в единую шинную систему для питания двигателей.
• Замена старых проводных соединений на шину в модернизируемом щите — повышает надежность и уменьшает потери.

Практические советы

• Перед установкой измерьте реальное расстояние между точками подключения — шина 4000 мм может потребовать подрезки. Используйте ножовку по металлу с мелким зубом.
• При использовании нескольких шин в одном щите — располагайте их с зазором не менее 10 мм друг от друга для теплоотвода и безопасности.
• Убедитесь, что все болты затянуты одинаково — неравномерный момент вызывает перегрев и быстрый износ контактов.
• Для удобства монтажа используйте шаблоны или лекала — особенно при массовой сборке щитов.
• Артикул sm-3x25 — это базовый вариант. Если нужна шина другой длины — выбирайте другие варианты из серии PROxima, а не резьте эту — потеряется гарантия.
