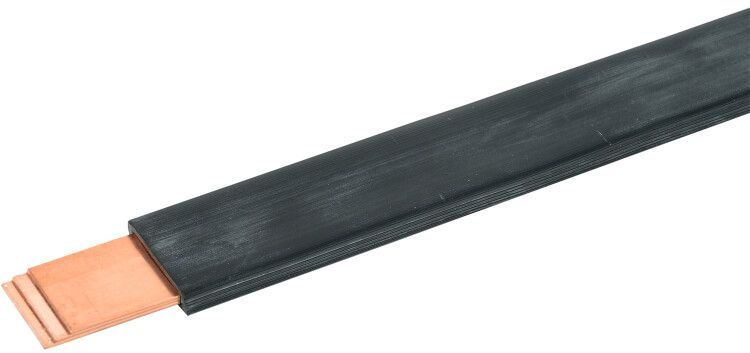

Шина гибкая изолированная ШМГ 3x(32x1мм), 2м, 480 А IEK (ИЭК) YBF10-03-032-01

Шина медная гибкая изолированная ШМГ 3x(32x1мм) от IEK предназначена для надёжного соединения токоведущих цепей в распределительных устройствах. Благодаря гибкости и изоляции, она упрощает монтаж в ограниченном пространстве и снижает риск замыканий. Артикул ybf10-03-032-01 соответствует требованиям ГОСТ 859 и применяется в промышленных и коммерческих сетях.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 3x(32x1мм) используется для создания шинных трасс и шинопроводов в распределительных щитах НКУ, системах электроснабжения зданий и на промышленных объектах. Подходит для соединений между оборудованием, где требуется компактное, гибкое и безопасное решение - например, между автоматическими выключателями, контакторами и силовыми клеммами.

Технические характеристики

• Тип изделия: шина гибкая, изолированная
• Количество пластин: 3
• Размер каждой пластины: 32 мм × 1 мм
• Номинальный рабочий ток: 480 А
• Материал: медь марки М1 по ГОСТ 859
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 3x(32x1мм) совместима с типовыми контактными элементами распределительных устройств, рассчитанными на ток до 480 А. Для монтажа используются болтовые соединения с моментом затяжки, указанным в документации оборудования. Учитывайте посадочные размеры - ширина пластины 32 мм требует соответствующего зажима. Изоляция позволяет монтировать шину без дополнительных изолирующих прокладок, но необходимо обеспечить минимальный зазор между фазами и корпусом.

Безопасность и стандарты

Производится из меди М1 по ГОСТ 859, что гарантирует высокую проводимость и долговечность. Конструкция соответствует требованиям к электробезопасности для распределительных устройств до 1000 В переменного тока. Изоляция защищает от случайного прикосновения и короткого замыкания между фазами.

Преимущества

• Гибкость позволяет легко формировать сложные маршруты без резки и сварки
• Изоляция исключает необходимость в дополнительных изоляционных элементах
• Высокая плотность тока (480 А) обеспечивает компактную замену массивных жестких шин
• Медь марки М1 снижает потери энергии и повышает термическую стойкость
• Долгий срок службы - до 30 лет - минимизирует потребность в обслуживании

Ограничения применения

• Не предназначен для постоянного погружения в жидкости или работы во взрывоопасных средах
• Не рекомендуется использовать вне помещений без защиты от механических воздействий и УФ-излучения
• Максимальная температура окружающей среды - +40 C; при более высоких значениях возможна перегрузка
• Запрещено применять с током выше 480 А - это вызывает перегрев и повреждение изоляции

Примеры использования

• Соединение входного автомата с групповыми рубильниками в щите НКУ
• Обустройство шинопровода в цехе с частотными преобразователями
• Распределение тока от главного ввода к нескольким силовым панелям в торговом центре
• Замена жёстких медных шин там, где нужна компенсация вибраций или деформаций

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий в оборудовании ширине пластины (32 мм)
• При многократном изгибе не допускайте радиус меньше 50 мм - это предотвращает повреждение изоляции
• Используйте только подходящие по размеру болты и гайки - переусиливать соединения нельзя
• При сборке шинопровода следите, чтобы изоляция не была задавлена или протёрта
• Артикул ybf10-03-032-01 - оптимальный выбор для проектов, где важны надёжность и длительный срок службы
