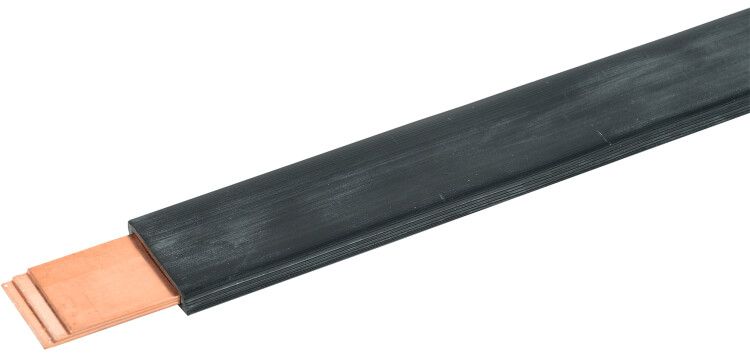

Шина медная гибкая изолированная ШМГ 4x(40x1мм) 2м | YBF10-04-040-01 IEK

Шина медная гибкая изолированная ШМГ 4x(40x1мм) от IEK предназначена для передачи больших токов в распределительных устройствах, где требуется надежное и компактное соединение между элементами системы. Благодаря гибкости и изоляции, эта шина легко адаптируется под сложную конфигурацию шинопровода и используется в промышленных, коммерческих и жилых объектах.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 4x(40x1мм) применяется для создания шинных трасс и шинопроводов в распределительных щитах НКУ, силовых панелях и системах электроснабжения. Подходит для установки там, где нужны высокая проводимость, устойчивость к механическим нагрузкам и возможность изменения формы без потери целостности. Часто используется на производствах, в торговых центрах, ЖКХ и других объектах с повышенными требованиями к надежности электропитания.

Технические характеристики

• Тип: шина гибкая, многопластинчатая
• Материал: медь марки М1 по ГОСТ 859
• Изоляция: да, обеспечивает безопасность при контакте и защищает от замыканий
• Количество пластин: 4
• Размер пластины: 40×1 мм каждая
• Номинальный рабочий ток: 615 А
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 4x(40x1мм) совместима с стандартными контактными зажимами и болтовыми соединениями, используемыми в распределительных щитах и шинопроводах. Для монтажа необходимо использовать подходящие клеммы с расчетным усилием затяжки - перегрузка может повредить изоляцию, недостаточное усилие - вызвать нагрев на контактах. Учитывайте посадочные размеры: суммарная толщина четырех пластин составляет 4 мм, ширина - 40 мм. Гибкость позволяет выполнять изгибы радиусом не менее 100 мм без деформации.

Безопасность и стандарты

Производится из меди марки М1 в соответствии с ГОСТ 859, что гарантирует высокую электропроводность и долговечность. Изоляция предотвращает случайные прикосновения и короткие замыкания между фазами. Продукт соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока.

Преимущества

• Высокая проводимость благодаря чистой меди М1 - снижение потерь энергии
• Гибкость позволяет формировать сложные маршруты без сварки или резки
• Изолированный корпус исключает необходимость в дополнительном экране или термоусадке
• Стандартная толщина пластин (1 мм) обеспечивает баланс между прочностью и гибкостью
• Долгий срок службы - до 30 лет - снижает затраты на обслуживание

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - изоляция не рассчитана на длительное воздействие воды
• Не рекомендуется применять в условиях частых ударных нагрузок или вибраций выше нормы - возможна усталость металла
• Запрещено использование вне температурного диапазона, указанного производителем (не указано - уточняйте в документации на оборудование)
• Не следует использовать вместо жестких шин в местах с ограниченным пространством и требованием минимального прогиба

Примеры использования

• Подключение главного ввода к сборным шинам в распределительном щите НКУ
• Формирование ответвлений внутри шинопровода на заводе
• Соединение трансформатора с распределительной камерой в жилом комплексе
• Обход препятствий в технологических помещениях с плотной трассировкой кабелей

Практические советы

• Перед монтажом проверьте соответствие сечения шины нагрузке - 615 А - это максимальный ток, не превышайте его даже временно
• При изгибании шины используйте специальные шаблоны или трубчатые оправки - так сохранится форма и изоляция
• Чистите поверхности контактов перед установкой - оксидная плёнка увеличивает переходное сопротивление
• Для защиты от внешних факторов можно дополнительно поместить шину медную гибкую изолированную ШМГ 4x(40x1мм) в короб или канал, особенно в сырых помещениях
• Артикул ybf10-04-040-01 - единственный идентификатор этой модели; при заказе всегда указывайте его полностью
