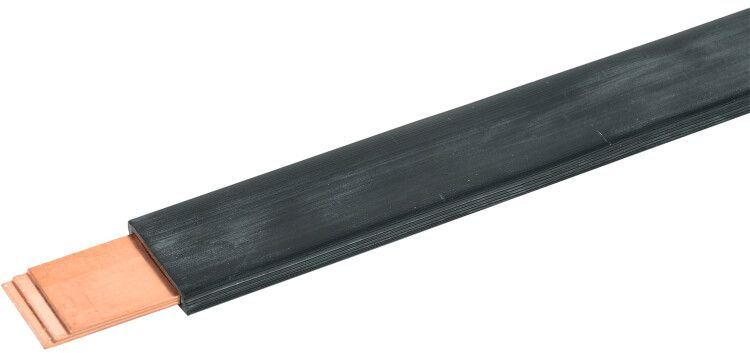

Шина медная гибкая изолированная ШМГ 6x(40x1мм) 2м | YBF10-06-040-01 IEK

Шина медная гибкая изолированная ШМГ 6x(40x1мм) от IEK предназначена для надёжного соединения силовых цепей в распределительных устройствах. Благодаря гибкости и изоляции её легко монтировать в ограниченном пространстве, особенно там, где требуется сложная маршрутизация проводников. Артикул ybf10-06-040-01 соответствует требованиям ГОСТ 859 и используется в промышленных и коммерческих объектах.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 6x(40x1мм) применяется для создания шинных трасс и шинопроводов в распределительных щитах НКУ, системах электроснабжения жилых, общественных и промышленных зданий. Её используют там, где нужна высокая проводимость, компактность и возможность изменения формы без потери механической прочности. Подходит для подключения оборудования с большими токами - например, автоматических выключателей, контакторов, преобразователей частоты.

Технические характеристики

• Тип изделия: шина гибкая изолированная
• Материал: медь марки М1 по ГОСТ 859
• Количество пластин: 6
• Размер каждой пластины: 40 мм × 1 мм
• Номинальный рабочий ток: 860 А
• Изолированность: да (защита от случайных замыканий и воздействия окружающей среды)
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 6x(40x1мм) совместима с контактными элементами, рассчитанными на ширину 40 мм и шаг крепления, соответствующий стандартным расстояниям между болтовыми соединениями в щитах НКУ. Для монтажа используйте подходящие клеммы или болтовые соединения с моментом затяжки, указанным в документации оборудования. Учитывайте посадочный диаметр - шина имеет толщину 1 мм, поэтому требует равномерного прижима по всей площади контакта. Не допускается перегибать шину радиусом менее 50 мм - это снижает долговечность и увеличивает риск повреждения изоляции.

Безопасность и стандарты

Производится из меди марки М1 в соответствии с ГОСТ 859. Изоляция обеспечивает защиту от поражения током и предотвращает короткие замыкания между фазами. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Применение в помещениях с нормальной влажностью и температурой от –25C до +40C.

Преимущества

• Высокая проводимость благодаря использованию чистой меди М1
• Гибкость позволяет укладывать шину в труднодоступных местах без сварки или резки
• Изолированный корпус исключает необходимость в дополнительной изоляции при сборке
• Стандартная толщина 1 мм и ширина 40 мм обеспечивают совместимость с большинством типовых клемм и шинопроводов
• Долгий срок службы - 30 лет - снижает потребность в обслуживании и замене

Ограничения применения

• Не предназначен для постоянного погружения в жидкости или работы во взрывоопасных зонах
• Не рекомендуется использовать при температурах выше +40C без принудительного охлаждения
• Запрещено применять в условиях повышенной химической активности (агрессивные пары, кислоты, щёлочи)
• Не следует использовать вместо жестких шин при нагрузках, близких к предельным, без учёта теплового расширения

Примеры использования

• Подключение входного автомата к главному шинопроводу в распределительном щите промышленного цеха
• Связка между частотным преобразователем и двигателем в системе управления конвейера
• Формирование многополосной шинной трассы в щите освещения многоэтажного офисного здания
• Переход от жёсткой шины к гибкому выводу в оборудовании с вибрацией

Практические советы

• Перед установкой проверьте целостность изоляции - даже микротрещины могут стать причиной пробоя
• При соединении с другими элементами используйте контактную смазку на основе меди для снижения переходного сопротивления
• Не перегружайте шину - максимальный ток 860 А указан при температуре +30C; при более высоких температурах снижайте нагрузку
• При необходимости резки или формования используйте специальные инструменты - резка плоскогубцами деформирует металл и нарушает изоляцию
• Артикул ybf10-06-040-01 от IEK - оптимальный выбор для проектов, где важны надёжность и соответствие стандартам
