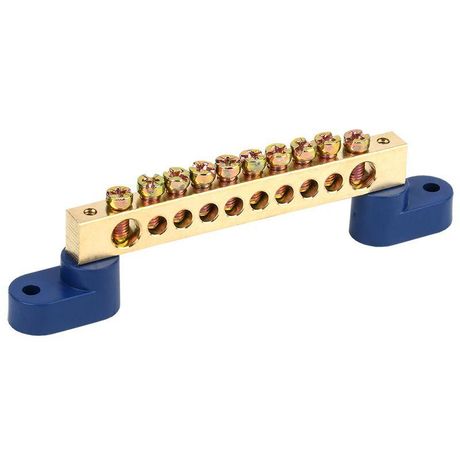

Шина ''N'' нулевая 8х12 мм на двух угловых синих изоляторах 10 групп, REXANT - 11-2334 MEET

Шина нулевая 8х12 мм на двух угловых синих изоляторах 10 групп от REXANT - компактное устройство для распределения нулевого и защитного провода в щитах. Артикулы etm11-2334 и 11-2334 подходят для сборки силовых и осветительных щитов с до десяти подключаемых цепей.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для распределительных щитов жилых домов, офисов, промышленных объектов. Может применяться для подключения проводов в системах TN-S и TN-C-S. Также допускается использование для фазных проводников, если требуется вынести несколько цепей на одну точку.

Технические характеристики

• Количество контактных групп: 10
• Номинальный ток: 160 А - позволяет работать с нагрузками до этого значения без перегрева
• Сечение проводника: до 25 мм2 - поддерживает одножильные и многожильные провода указанного диаметра
• Размеры шины: 8×12 мм - толщина и высота металлической части, обеспечивающие достаточную теплопроводность
• Материал: латунь - обеспечивает устойчивость к окислению и долгий срок службы
• Способ монтажа: на DIN-рейку - совместима со стандартными рейками шириной 35 мм
• Изоляция: да - корпус установлен на двух пластиковых угловых изоляторах, исключающих случайное замыкание на заземлённые элементы
• Рабочая влажность: до 90% - можно использовать в помещениях с повышенной влажностью, например, в подвалах или на производстве

Совместимость и монтаж

Шина легко крепится на стандартную DIN-рейку. Для монтажа достаточно защёлкнуть её на направляющую - никаких болтов или инструментов не требуется. Каждый контакт рассчитан на один провод. Убедитесь, что сечение провода не превышает 25 мм2 - большие провода не войдут в зажим. После установки проверьте плотность затяжки винтов: недостаточно затянутые контакты вызывают нагрев, слишком сильная затяжка повреждает резьбу.

Безопасность и стандарты

Шина соответствует требованиям к изоляции и термической стойкости для оборудования внутри распределительных щитов. Материал латуни и пластиковые изоляторы обеспечивают безопасность при работе под напряжением. Применение в условиях влажности до 90% подтверждено производителем, однако не рекомендовано для открытого монтажа на улице или в местах постоянного попадания воды.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам - меньше окисления, чем у стали или алюминия
• Угловые изоляторы снижают риск короткого замыкания на корпус щита
• Чёткая разметка на 10 групп - удобно при планировании и обслуживании
• Не требует дополнительных креплений - монтаж занимает минуту

Ограничения применения

• Не предназначен для работы при температуре выше +40 C - в плохо вентилируемых щитах возможен перегрев
• Запрещено использовать в средах с агрессивными газами (например, хлор, сероводород) - латунь подвержена коррозии
• Не подходит для многожильных проводов с сечением менее 1,5 мм2 - они могут выпасть из зажима без предварительной опрессовки
• Не имеет защиты от внешнего воздействия - не применяется вне закрытых щитов

Примеры использования

• Подключение всех нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и бытовой техники
• Распределение нуля в промышленных пультах управления станками
• Создание общей точки заземления в щитах на производственных линиях

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - так лучше схватывается контакт
• Используйте отвёртку с регулируемым моментом - не переусердствуйте при затяжке, особенно на маленьких винтах
• Если в щите мало места - шина 8×12 мм компактна, но учтите, что каждый провод нуждается в свободном пространстве вокруг
• Для частого обслуживания выбирайте модели с цветовой маркировкой - синие изоляторы REXANT хорошо видны даже в тёмном щите
• Артикулы etm11-2334 и 11-2334 - это одна и та же шина; различия в номерах связаны с внутренней классификацией поставщика
