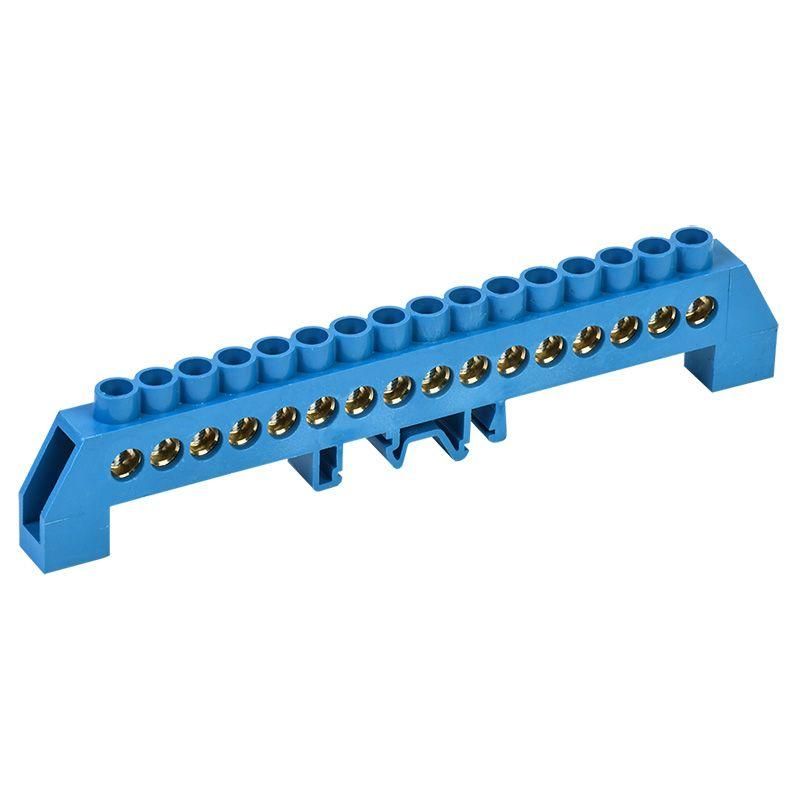

Шина ''N'' нулевая в комбинированном синем изоляторе на DIN-рейку 8x12 мм 16 групп, REXANT - 11-2320 MEET

Шина нулевая в комбинированном синем изоляторе на DIN-рейку 8x12 мм 16 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах автоматики и силовой электроустановки. Артикулы etm11-2320 и 11-2320 обеспечивают надёжное соединение до 16 проводников в одном модульном элементе.

Назначение и область применения

Шина используется для объединения нулевых (N), защитных (PE) и в некоторых случаях фазных проводников в распределительных щитах. Применяется в бытовых, промышленных и коммерческих электросетях - например, в щитах жилых домов, офисах, цехах с оборудованием на 400 В. Подходит для систем TN-S и TN-C-S. Устанавливается на DIN-рейку в качестве завершающего звена системы заземления и зануления.

Технические характеристики

• Количество контактных групп: 16
• Номинальный ток: 160 А
• Рабочее сечение проводника: до 25 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий самозатухающий пластик - защищает от пробоя и снижает риск возгорания при КЗ
• Форм-фактор: DIN-рейка 35 мм (стандартная), габариты корпуса 8×12 мм
• Максимальная относительная влажность среды: 90 % без конденсации

Совместимость и монтаж

Шина совместима с любой стандартной DIN-рейкой типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов используются болтовые зажимы с метками для каждого канала. Обязательно соблюдать момент затяжки - не переусердствовать, чтобы не повредить латунную планку. Все контакты расположены с одной стороны, что позволяет легко обслуживать щит с лицевой панели.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего материала, соответствует требованиям UL94 V-0 по горючести. Латунные контакты соответствуют ГОСТ 10434 для соединителей постоянного тока. Шина не имеет сертификата CE, так как является внутренним компонентом щита - однако её применение допустимо в рамках требований ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая плотность: 16 точек подключения в минимальном пространстве
• Защита от случайного прикосновения благодаря полностью закрытому изолятору
• Стойкость к коррозии - латунь не ржавеет даже при повышенной влажности
• Удобная маркировка каналов - каждая группа имеет выступ для этикетки
• Поддержка одновременного подключения N и PE - экономит место в щите

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - перегрев снижает срок службы изоляции
• Не использовать в условиях постоянного воздействия воды или паров кислот - материал не рассчитан на агрессивные среды
• Максимальное сечение - 25 мм2; провода большего диаметра не войдут в зажим
• Не рекомендуется для переменного тока свыше 500 В - шина проектировалась для сетей 400 В

Примеры использования

• Щит освещения в многоквартирном доме - сборка всех нулевых проводов от этажей
• Автоматический щит насосной станции - объединение PE-проводов от трёх насосов и частотника
• Производственный конвейер - распределение защитного провода между 12 приводами
• Аварийный источник питания - подключение нуля от ИБП и основной сети в единую точку

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 25 мм2 в одной шине может вызвать перегрев слабых контактов
• Используйте кольцевые наконечники (ГОСТ 7385) для многожильных проводов - они увеличат надёжность соединения
• При установке в щит с высокой заполненностью - убедитесь, что рядом нет нагреваемых элементов (например, тепловых реле)
• Проверяйте затяжку болтов через год после монтажа - особенно в условиях вибраций (насосы, компрессоры)
• Для удобства обслуживания - используйте цветные бирки: синие для N, жёлто-зелёные для PE
