Шина ''N'' нулевая 8х12 мм на двух угловых синих изоляторах 6 групп, REXANT - 11-2332 MEET

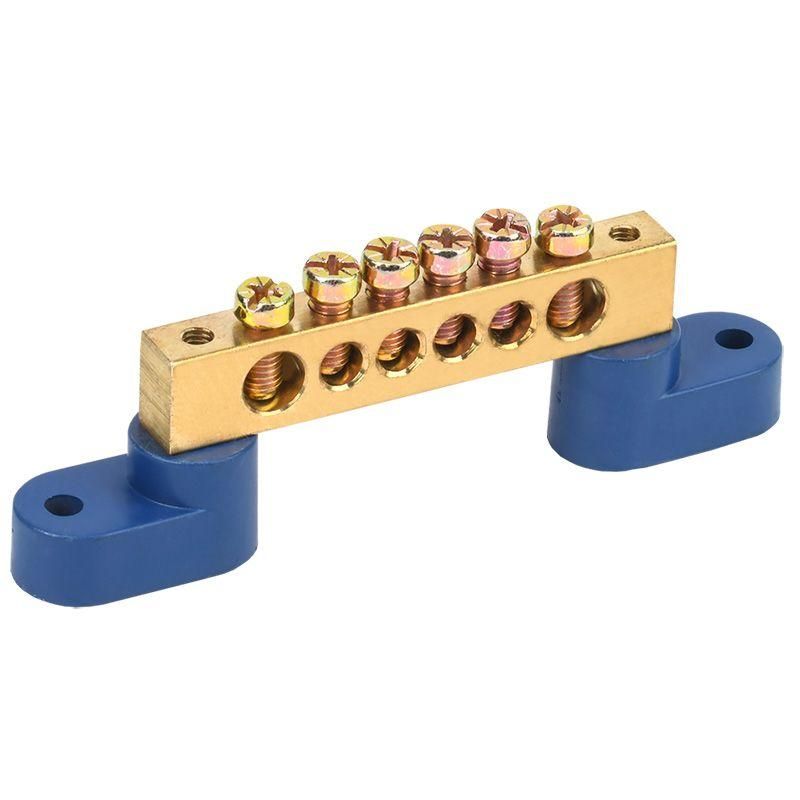

Шина нулевая 8х12 мм на двух угловых синих изоляторах 6 групп от REXANT - компактное устройство для распределения нулевого и защитного проводника в щитах с DIN-рейкой. Артикул etm11-2332 обеспечивает надёжное соединение до шести проводников сечением до 25 мм2 при токе до 160 А.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для жилых, коммерческих и промышленных объектов, где требуется организованная и безопасная коммутация заземляющих и нейтральных проводов. Также допускается использование для фазных проводников в случаях, когда необходимо равномерное распределение нагрузки.

Технические характеристики

• Количество контактных групп: 6
• Номинальный ток: 160 А
• Диапазон сечений подключаемых проводов: до 25 мм2
• Размеры шины: 8×12 мм
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Тип изоляции: двойные угловые изоляторы из пластикового материала, цвет - синий
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Степень защиты: изолированный монтаж - исключает случайное замыкание на корпус
• Рабочая влажность: не выше 90% относительной влажности

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Установка выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов используются болты с крестовой головкой. Максимальное сечение провода - 25 мм2; меньшие сечения также подходят, но требуют правильного затягивания для предотвращения люфта. Каждый контакт рассчитан на один провод - параллельное подключение нескольких проводов в одну клемму запрещено.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в электроустановках напряжением до 1000 В. Латунные контакты обеспечивают термическую стабильность при длительной работе на номинальном токе. Изоляционные элементы изготовлены из самозагасающего пластика, устойчивого к возгоранию. Применение в условиях влажности свыше 90% снижает долговечность изоляции - такие условия требуют дополнительной герметизации щита.

Преимущества

• Высокая проводимость благодаря латуни - минимизация потерь энергии и нагрева
• Угловые изоляторы позволяют размещать шину даже в ограниченном пространстве
• Цветные изоляторы (синие) визуально отличают нулевой проводник от фазных, повышая безопасность при обслуживании
• Готовое решение вместо сборки из отдельных клемм - экономия времени при монтаже

Ограничения применения

• Не предназначен для внешней установки - отсутствует степень IP-защиты
• Запрещён монтаж в средах с постоянным воздействием химически активных веществ (например, агрессивные газы, кислоты)
• Не рекомендуется использовать в цепях переменного тока с частотой выше 400 Гц - возможны потери из-за эффекта близости
• Подходит только для медных проводов - подключение алюминиевых проводов без специального переходника недопустимо

Примеры использования

• Щитовые комнаты в многоквартирных домах - распределение PEN-проводника после входного автомата
• Производственные линии - подключение защитного заземления к станкам и конвейерам
• Административные здания - организация N и PE шин в этажных щитах
• Объекты с системой TN-S и TN-C-S - обязательный элемент для выделения нулевого и защитного проводников

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤25 мм2 - перегрузка клеммы вызывает перегрев
• Затягивайте болты усилием рук, без применения ключей - переусилие деформирует латунную планку
• Если в щите мало места, используйте шину с угловыми изоляторами - она занимает меньше горизонтальной площади
• После монтажа проверьте плотность контактов: легкий дерганый тест провода должен показывать отсутствие люфта
• Для удобства обслуживания пометьте каждый вывод маркером - особенно важно при наличии смешанных функций (N+PE)
