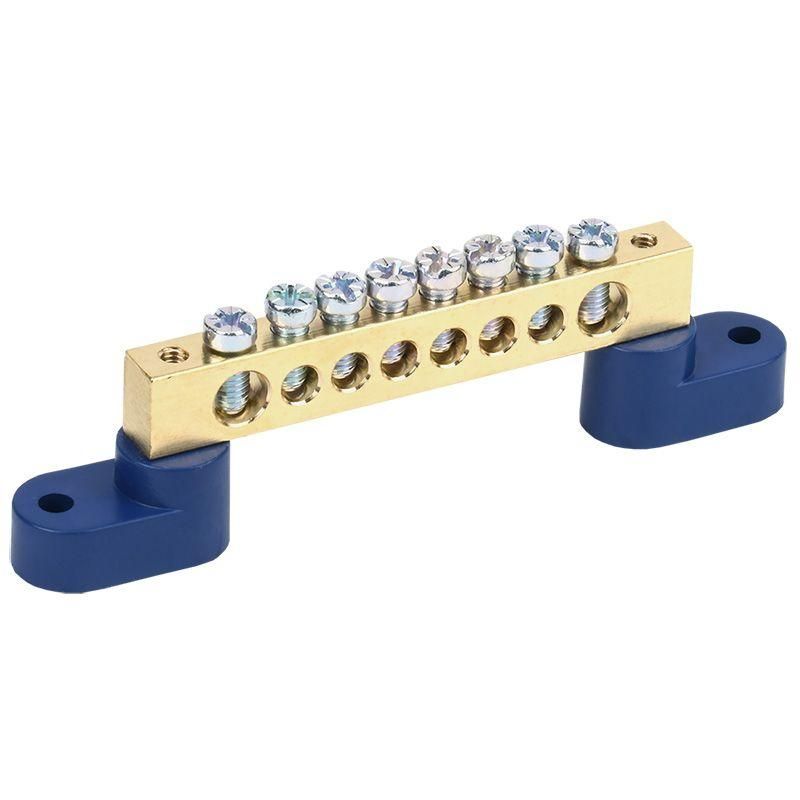

Шина ''N'' нулевая 8х12 мм на двух угловых синих изоляторах 8 групп, REXANT - 11-2333 MEET

Шина нулевая 8х12 мм на двух угловых синих изоляторах 8 групп от REXANT - компактное устройство для распределения нулевого и защитного провода в щитах. Артикулы etm11-2333 и 11-2333 подходят для сборки силовых и осветительных цепей с нагрузкой до 160 А.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для подключения кабелей сечением 25 мм2. Может использоваться и для фазных проводников, если требуется вынести их на одну точку заземления или нейтрали.

Технические характеристики

• Количество контактных групп: 8
• Номинальный ток: 160 А
• Диапазон сечений подключаемых проводов: до 25 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: да - корпус установлен на двух пластиковых угловых изоляторах
• Рабочая влажность: не выше 90% относительной влажности

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Установка происходит защёлкиванием - достаточно плотно прижать её к рейке до характерного щелчка. Каждый контакт рассчитан на один провод сечением до 25 мм2. Для надёжного соединения используйте клеммники с правильным моментом затяжки - перетягивать нельзя, чтобы не повредить латунную основу. Монтаж выполняйте при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в электроустановках напряжением до 1000 В. Латунная шина и пластиковые изоляторы обеспечивают необходимую электрическую изоляцию. Наличие изолирующих опор снижает риск замыкания на корпус щита. Не предназначен для работы во взрывоопасных средах или вне помещений без защиты от атмосферных воздействий.

Преимущества

• Высокая теплостойкость латуни позволяет работать при длительных нагрузках без перегрева
• Угловые синие изоляторы увеличивают воздушный зазор между шиной и металлическим корпусом щита
• Чёткая разметка на 8 групп упрощает идентификацию и обслуживание
• Стандартный форм-фактор легко интегрируется в любые типовые щиты

Ограничения применения

• Не допускается использование в условиях постоянной влажности свыше 90%
• Запрещено применять в открытых помещениях без IP-защиты - изоляторы не герметичны
• Подходит только для медных проводов сечением ≤25 мм2; алюминиевые провода не рекомендуются
• Не предназначен для частых отсоединений - многократная разборка может ослабить контакт

Примеры использования

• Объединение всех N-проводов в квартирном щите после счетчика
• Распределение PE-проводов от автоматических выключателей к заземляющей шине
• Создание точки подключения нуля для группы светильников в офисе
• Формирование нейтрального контура в промышленных пультах управления

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 4 мм2 и 25 мм2 в одной шине может вызвать перегрузку одного контакта
• Используйте метки или цветные бирки для каждого входящего провода - особенно важно при большом количестве ответвлений
• При установке в щит с металлическими стенками обязательно убедитесь, что изоляторы полностью отделяют шину от корпуса
• Для удобства обслуживания оставляйте запас длины проводов - минимум 10–15 см от места выхода из кабеля до контакта
• Артикулы etm11-2333 и 11-2333 - это одна и та же модель; различия в записи не влияют на функциональность
