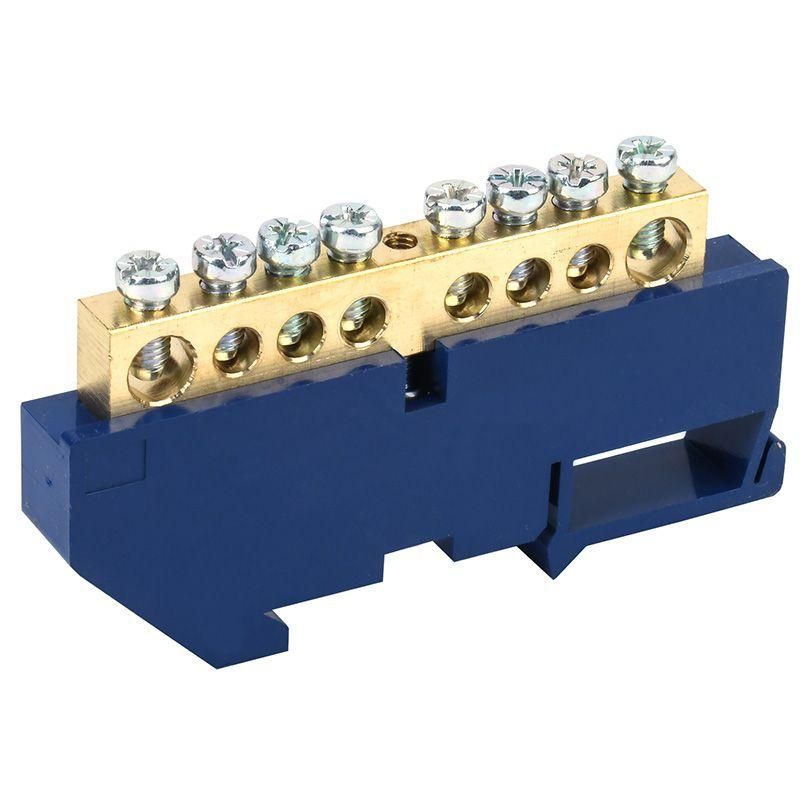

Шина ''N'' нулевая с синим изолятором на DIN-рейку 8x12 мм стойка бол. 8 групп, REXANT - 11-2347 MEET

Шина нулевая с синим изолятором на DIN-рейку 8x12 мм, стойка болтовая, 8 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах автоматики и силовой электроустановки. Артикул etm11-2347 обеспечивает надёжное соединение до восьми проводников сечением до 25 мм2 при токе до 160 А.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для сборки щитов в жилых домах, офисах, промышленных объектах и на производстве. Применяется в системах TN-S и TN-C-S, где требуется выделить и заизолировать нулевой проводник. Также допускается подключение фазных проводов, если они выполняют функцию рабочего нуля.

Технические характеристики

• Количество контактных групп: 8
• Номинальный ток: 160 А
• Диапазон сечений подключаемых проводов: до 25 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - предотвращает случайные замыкания между шиной и DIN-рейкой
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Рабочая влажность: не выше 90% при температуре до +40 C

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек 35 мм, используемых в бытовых и промышленных щитах. Устанавливается путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов используются болты M6, затягиваются отверткой. Каждый контакт рассчитан на один провод; многожильные провода необходимо обжать наконечниками. Не рекомендуется перегружать один контакт двумя проводами без специальных ответвителей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электрических щитах. Материалы (латунь и изоляционный пластик) не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.2 реализовано через сертификацию производителя REXANT.

Преимущества

• Высокая теплостойкость латуни позволяет работать при длительных нагрузках без перегрева
• Синий изолятор визуально отличает нулевую шину от фазных, снижает риск ошибок при обслуживании
• Удобная компактная форма занимает мало места в щите
• Стандартные болтовые зажимы позволяют использовать обычные инструменты для монтажа и ремонта

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, агрессивных сред или постоянного воздействия воды - IP-защита не указана
• Запрещено применять в цепях переменного тока свыше 1000 В
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации
• Работает только при относительной влажности ≤90%; при более высокой - возможна конденсация и коррозия

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования в промышленном щите
• Распределение нуля в системах управления станками, насосами, конвейерами
• Альтернатива гребёнкам при необходимости большей прочности соединения

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение не больше 25 мм2 - иначе невозможно плотное прилегание
• Используйте наконечники типа НШВИ для многожильных проводов - так исключается обрыв и плохой контакт
• При установке нескольких шин рядом соблюдайте минимальный зазор 10–15 мм между соседними элементами для теплоотвода
• Проверяйте затяжку болтов после первых 10–15 часов работы - возможно ослабление из-за “утяжки” металла
• Артикул etm11-2347 и модель REXANT подходят для замены аналогов других брендов - главное, чтобы количество контактов и шаг монтажа совпадали
