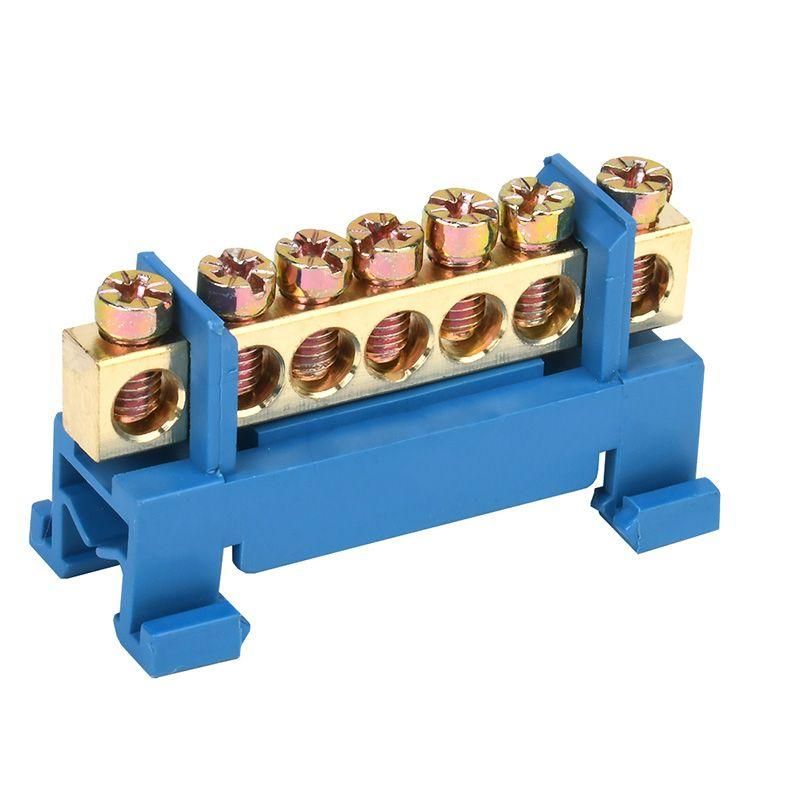

Шина ''N'' нулевая с синим изолятором тип ''Стойка'' на DIN-рейку 6x9 мм 7 групп, REXANT - 11-2352 MEET

Шина нулевая с синим изолятором тип Стойка для DIN-рейки 6x9 мм 7 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах с DIN-рейкой. Артикул 11-2352 обеспечивает надёжное соединение до семи проводников, подходящих для бытовых и промышленных систем.

Назначение и область применения

Эта шина используется для объединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Подходит для установки в распределительных устройствах жилых домов, офисов, производственных объектов и других мест, где требуется организованное подключение множества цепей. Также допускается использование для фазных проводников, если это предусмотрено проектом.

Технические характеристики

• Количество контактных точек: 7
• Номинальный ток: 80 А - выдерживает нагрузку до этого значения без перегрева
• Диапазон сечений проводов: 10 мм2 - подходит для одножильных и многожильных медных проводов указанного сечения
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними контактами
• Способ монтажа: крепление на DIN-рейку типа 35 мм (стандарт EN 60715)
• Размеры: 6×9 мм - габариты самого корпуса, не включая крепёж
• Максимальная относительная влажность среды: 90% - не рекомендуется применение в условиях постоянного конденсата или прямого попадания воды

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается путём защёлкивания - никаких инструментов не требуется. Для подключения проводов используйте клеммы с болтовым зажимом. Максимальное сечение провода - 10 мм2; провода большего сечения не войдут. Перед монтажом убедитесь, что все провода зачищены на 8–10 мм и не имеют повреждённой изоляции. После затяжки проверьте надёжность соединения легким потягиванием.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных работ. Латунные контакты обеспечивают долговременную целостность соединения, а синий изолятор предотвращает случайные замыкания. Применение в помещениях с влажностью выше 90% не рекомендовано - возможна потеря изолирующих свойств пластика.

Преимущества

• Высокая теплопроводность латуни снижает риск перегрева при длительной работе
• Удобный синий изолятор позволяет легко отличить нулевые шины от фазных
• Стандартный форм-фактор - совместим с любыми щитами, оснащёнными DIN-рейкой
• Не требует специальных инструментов для установки
• Устойчивость к коррозии благодаря качественной латуни

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP
• Запрещено использовать с проводами сечением больше 10 мм2 - есть риск плохого контакта и нагрева
• Не рассчитана на частые вибрации - не применяйте на движущемся оборудовании без дополнительной фиксации
• Не следует монтировать рядом с источниками повышенной температуры (например, автоматами с высокой коммутационной нагрузкой)

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных заземлителей в промышленном распределительном щите
• Распределение PEN-проводника в системе TN-C-S
• Формирование группы нулевых проводов для светильников, розеток и бытовой техники

Практические советы

• Перед установкой проверьте соответствие сечения провода - даже небольшое превышение 10 мм2 может вызвать перегрев
• Используйте одинаковые по материалу и сечению провода - смешивание меди и алюминия запрещено
• При необходимости увеличить количество точек - параллельно установите ещё одну шину REXANT 11-2352
• После монтажа сделайте фото схемы подключения - это ускорит будущие обслуживания
• Не закручивайте болты с усилием свыше 0,4 Нм - можно повредить резьбу
