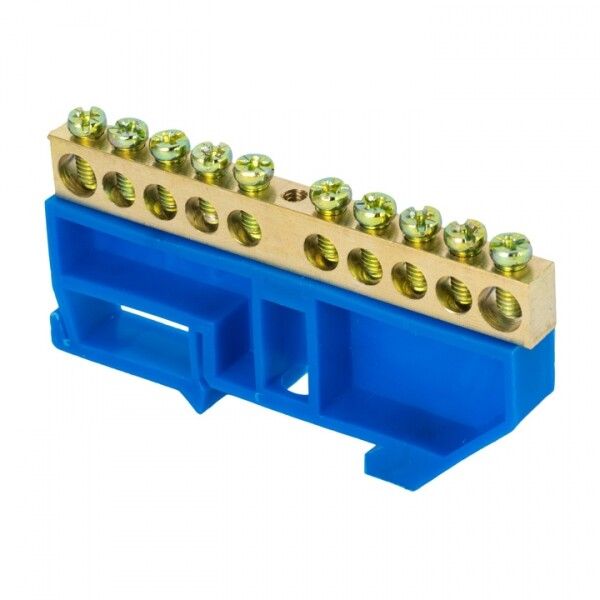

Шина нулевая N 6х9 10 отверстий синий изолятор на DIN-рейку латунь розн. стикер PROxima EKF sn0-63-10-d-r

Шина нулевая N (6х9 мм) 10 отверстий латунь синий изолятор на DIN-рейку от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах автоматики и силовой аппаратуры. Подходит для промышленного оборудования, где важны стабильность соединений и компактность.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых проводников (N) в одном месте - например, в распределительном щите. Применяется в системах с TN-S и TN-C-S, где требуется единая точка подключения нуля. Установка на DIN-рейку делает её идеальной для сборки щитов в промышленных условиях: на станках, конвейерах, системах управления, насосных и вентиляционных комплексах.

Технические характеристики

• Количество подключений: 10 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводников: 1,5–10 мм2
• Материал контактов: латунь с цинковым покрытием
• Изоляторы: самозагасающий пластик (не поддерживает горение)
• Габариты: 6×9 мм
• Температурный диапазон: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Способ подключения: винтовой
• Цвет изолятора: синий

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - фиксация механическая, без дополнительных крепёжных элементов. Каждый винт предназначен для одного провода. Диаметр отверстия соответствует сечению 1,5–10 мм2 - не используйте провода меньше 1,5 мм2 или больше 10 мм2. Винты имеют круглое основание, что исключает перерезание жилы при затяжке. Можно подключать как медные, так и алюминиевые проводники благодаря оцинкованному покрытию контактов.

Безопасность и стандарты

Произведено в соответствии с требованиями к устройствам распределения электроэнергии. Материалы изоляторов не поддерживают горение - повышает безопасность при аварийных ситуациях. Работает в рамках норм IEC 60947-7-1 для шинных систем. IP00 означает, что шина не имеет собственной защиты от пыли и влаги - обязательна установка в закрытом щите.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и совместимость с медью и алюминием
• Круглое основание винта снижает риск повреждения жилы при затяжке
• Синий цвет изолятора - стандартизированная маркировка нулевой шины (по ГОСТ Р 50462)
• Высокая плотность подключений: 10 точек на компактной платформе 6×9 мм
• Устойчивость к экстремальным температурам - работает даже в холодных складах и нагреваемых помещениях

Ограничения применения

• Не применяется вне электрического щита - IP00 не допускает открытой эксплуатации
• Запрещено использовать для заземления PE - эта шина предназначена только для N
• Не рекомендуется для многожильных проводов с грубой оплеткой без наконечников - возможен плохой контакт
• Не подходит для переменного тока выше 100 А - превышение нагрузки вызывает перегрев

Примеры использования

• Щиты управления промышленными станками (ток 80–100 А)
• Распределительные щиты в логистических терминалах
• Автоматические системы освещения и вентиляции
• Объекты с высокой плотностью подключений - офисы, склады, производственные цеха

Практические советы

• Перед монтажом проверьте, чтобы все проводники имели сечение 1,5–10 мм2 - меньшие жилы могут выскочить из винтового зажима, большие - не войдут
• Используйте наконечники (например, НШВИ) для многожильных проводов - это повысит надёжность контакта
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт; слишком сильно - повредите резьбу
• При замене старой шины - отключите питание и убедитесь, что ноль не находится под напряжением
• Артикул sn0-63-10-d-r от EKF PROxima легко найти в каталогах - он совпадает с серийным номером в документации
