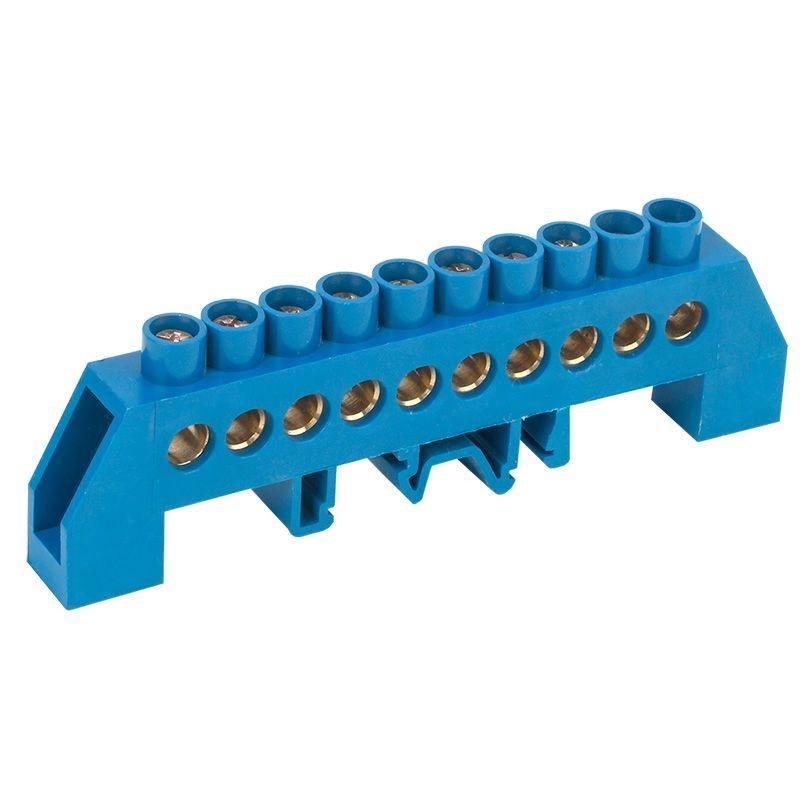

Шина ''N'' нулевая в комбинированном синем изоляторе на DIN-рейку 8x12 мм 10 групп, REXANT - 11-2316 MEET

Шина нулевая в комбинированном синем изоляторе на DIN-рейку 8x12 мм 10 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах автоматики и силовой электроустановки. Артикулы 11-2316 и etm11-2316 обеспечивают надёжное соединение до десяти проводников с использованием латунных контактных площадок и изолирующей корпусной системы.

Назначение и область применения

Шина нулевая REXANT используется для объединения нулевых (N), защитных (PE) и в некоторых случаях фазных проводников в распределительных щитах. Применяется в бытовых, промышленных и коммерческих электросетях - например, в щитах жилых домов, производственных линиях, системах освещения и управления оборудованием. Подходит для монтажа в щитах с DIN-рейкой, где требуется организованная и безопасная коммутация множества цепей.

Технические характеристики

• Количество контактов: 10 - позволяет подключить до десяти проводников одновременно
• Номинальный ток: 160 А - выдерживает нагрузки до этого значения без перегрева
• Диапазон сечений проводов: 25 мм2 - оптимально для медных проводов сечением до 25 квадратных миллиметров
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий самозатухающий пластик - защищает от пробоя, снижает риск возгорания при КЗ
• Способ монтажа: на DIN-рейку 35 мм (стандарт EN 60715) - совместима с большинством типовых щитов
• Габариты: 8×12 мм - компактный профиль, не занимает лишнего места внутри щита
• Рабочая влажность: до 90% - допустимо использование в помещениях с повышенной влажностью, кроме постоянного воздействия воды

Совместимость и монтаж

Шина REXANT легко крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый контакт рассчитан на зажим одного провода сечением до 25 мм2. Перед подключением проверьте, чтобы все провода были зачищены на длину 8–10 мм. Убедитесь, что момент затяжки винта соответствует рекомендациям производителя - переусиливать нельзя, чтобы не повредить латунные гнёзда.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, который не поддерживает горение - соответствие требованиям UL94 V-0. Латунные элементы соответствуют нормам по электропроводности и термостойкости. Шина не имеет сертификата IP, поэтому не предназначена для открытого монтажа вне щита или во влажных средах без защиты. Эксплуатация допускается только в закрытых распределительных устройствах.

Преимущества

• Высокая теплопроводность латуни снижает нагрев при длительной работе
• Изолированный дизайн исключает случайные прикосновения к токоведущим частям
• Удобная цветовая маркировка - синий изолятор сразу указывает на нулевой/защитный потенциал
• Стандартные размеры позволяют использовать в любых типовых щитах без доработок
• Одинаковое качество всех 10 контактов - равномерное распределение тока между всеми подключениями

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - превышение вызывает деформацию изоляции
• Не применяется в сетях переменного тока свыше 1000 В - максимальное рабочее напряжение не указано, но по конструкции ограничено до 690 В
• Не допускается подключение проводов сечением менее 1,5 мм2 - малые сечения плохо фиксируются в гнёздах
• Запрещён монтаж в условиях постоянного попадания воды, паров кислот или масел - изоляция не герметична
• Не следует использовать как фазную шину - синий цвет служит визуальным сигналом для нулевого провода

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования в производственном цехе
• Распределение PEN-проводника в системе TN-C-S после входного автомата
• Формирование общей нулевой точки в щитах управления насосными станциями и вентиляционными системами

Практические советы

• Перед установкой проверьте, что все провода имеют одинаковый класс изоляции и сечение - смешивание сечений может привести к перегреву одного из контактов
• При подключении нескольких проводов в один контакт используйте ответвители или перемычки - шина не рассчитана на многожильные подключения в одном гнезде
• После монтажа проверьте плотность затяжки каждого винта - слабый контакт увеличивает сопротивление и создаёт точку перегрева
• Для удобства обслуживания оставляйте свободное место рядом с шиной - так легче будет отсоединять и тестировать провода
• Артикул 11-2316 и etm11-2316 - это одна и та же модель; различия в обозначении связаны с внутренней системой логистики REXANT
