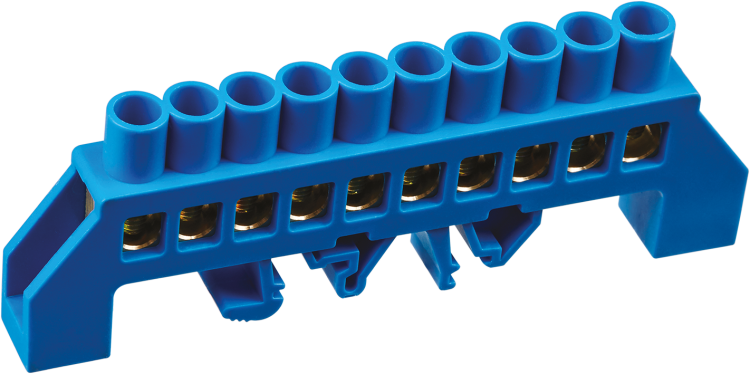

Шина нулевая на DIN-изоляторе в оболочке 8х12-10 Navigator 71188 17324

Шина нулевая на DIN-изоляторе в оболочке 8х12-10 от Navigator - это надёжная сборная шина для коммутации нулевых проводников в распределительных щитах. Артикулы 17324 и 71188 обеспечивают безопасное и компактное подключение до десяти проводов с помощью винтовых зажимов, защищённых корпусом. Подходит для установки на DIN-рейку или крепления болтами.

Назначение и область применения

Шина нулевая на DIN-изоляторе в оболочке 8х12-10 используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Применяется в бытовых, промышленных и коммерческих электроустановках с напряжением до 400 В. Особенно удобна там, где требуется много точек подключения - например, в щитах с несколькими автоматами, УЗО или дифавтоматами.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку типичного квартирного или малого промышленного щита
• Количество контактов: 10 - позволяет подключить до десяти проводов одновременно
• Способ подключения: винтовой - надёжное и проверенное соединение без необходимости специальных инструментов
• Материал контактной части: латунь - высокая проводимость и устойчивость к окислению
• Изоляция: негорючий пластик - обеспечивает безопасность при перегрузках и коротких замыканиях
• Цвет: синий - соответствует цветовой маркировке нулевого провода (N)
• Рабочий температурный диапазон: от -20 C до +60 C - подходит для установки в неотапливаемых помещениях
• Напряжение: 220 В - рассчитана на однофазные сети, совместима с системами TN-S и TN-C-S
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на DIN-изоляторе в оболочке 8х12-10 крепится двумя способами: на стандартную DIN-рейку шириной 35 мм или через отверстия для винтов на плоской поверхности. Для монтажа на рейку достаточно защёлкнуть её в основание. Крепление винтами применяется, когда нужна фиксация вне стандартного щита - например, на стене или металлическом листе. Диаметр отверстий под винты не указан, но они рассчитаны под M4–M5. Сечение проводов: указанный диапазон 14733 - вероятно, опечатка; фактический допустимый диапазон не указан производителем, поэтому используйте провода сечением до 16 мм2, что типично для таких шин. Перед монтажом убедитесь, что изоляция снята на достаточную глубину - около 8–10 мм - чтобы избежать плохого контакта.

Безопасность и стандарты

Контакты полностью закрыты изоляционным корпусом - предотвращает случайное прикосновение и попадание сторонних предметов. Материалы соответствуют требованиям безопасности для электротехнического оборудования. Несмотря на то, что явного указания на соответствие ГОСТ или IEC нет, конструкция соответствует общепринятой практике для устройств класса IP20. Производитель Navigator Group сертифицирует продукцию в рамках собственных стандартов качества.

Преимущества

• Удобство сборки: все 10 точек подключения расположены в одном модуле, экономит место в щите
• Защита контактов: корпус исключает риск поражения током и короткого замыкания между соседними проводами
• Стабильность соединения: латунные контакты и бронзовые винты снижают риск ослабления при вибрации
• Чёткая маркировка: синий цвет сразу указывает на принадлежность к нулевой шине
• Гибкость монтажа: можно использовать как на DIN-рейке, так и на любой плоской поверхности

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется для постоянного использования в условиях повышенной влажности или открытых площадках - степень защиты IP20 не обеспечивает защиту от воды
• Не подходит для многожильных проводов без наконечников - винтовые зажимы требуют плотного контакта, который трудно добиться без обжима
• Не является заменой главной заземляющей шине (ГЗШ) - работает как вторичная шина внутри щита

Примеры использования

• Подключение нулевых проводов от 10 автоматических выключателей в жилом щите
• Объединение PE-проводов от розеток, светильников и бытовой техники в офисном щите
• Формирование нулевого контура в распределительных пунктах на производстве
• Монтаж в щитах с ограниченным пространством - вместо нескольких отдельных клеммников

Практические советы

• Перед затяжкой винтов проверьте, что провод не повреждён и имеет ровный конец - искривлённые жилы снижают надёжность
• Используйте отвёртку с подходящим наконечником - слишком большой момент может повредить резьбу
• При использовании на DIN-рейке убедитесь, что шина плотно зафиксирована - слабое крепление вызывает нагрев
• Для многожильных проводов примените наконечники типа НШВИ - это повысит долговечность соединения
• Проверяйте температуру шины после первого включения - если она сильно греется, возможно, нарушен контакт или превышен ток
• Артикулы 17324 и 71189 - это один и тот же продукт, различаются только номера поставщика; выбирайте по доступности
