Шина NO-122-02 PEN земля-ноль 6х9мм 6/2 латунная с креплениями по краям | Б0047216 ЭРА

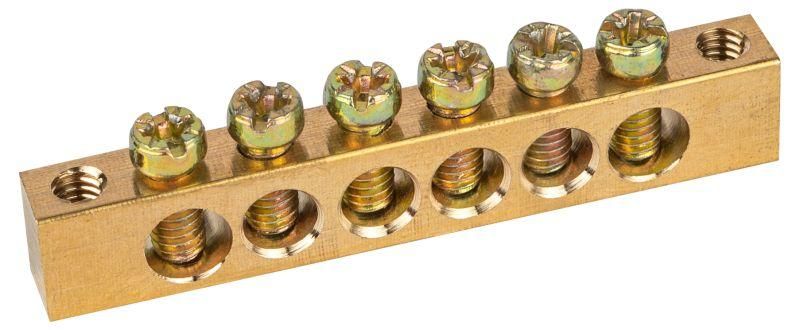

Шина PEN земля-ноль 6х9мм 6/2 латунная с креплениями по краям NO-122-02 от ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Благодаря латунной основе и двойным креплениям, эта шина обеспечивает стабильный контакт даже при высоких нагрузках, сохраняя компактность и удобство монтажа.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 6/2 латунная с креплениями по краям NO-122-02 используется для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматики, на производствах с частыми переключениями нагрузки. Подходит для систем TN-C-S и TN-S, где требуется выделение и сборка PEN-проводников.

Технические характеристики

• Сечение подключаемого провода: 6–16 мм2
• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению
• Габариты: 6×9 мм
• Номинальный ток: 100 А
• Количество точек подключения: 6 (6 отверстий под провода)
• Диаметр отверстий: 6 мм - для входящих проводов, 4 мм - для отходящих
• Толщина шины: 9 мм - обеспечивает механическую прочность
• Поверхность контакта: необработанная - требует плотного затягивания винтов
• Крепление: два крепёжных отверстия по краям для монтажа на DIN-рейку или стенку

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 6/2 латунная с креплениями по краям NO-122-02 монтируется непосредственно на DIN-рейку или крепится болтами к металлической поверхности щита. Для подключения используются винты с круглой головкой - они предотвращают повреждение изоляции проводов. Установка возможна как в одиночном режиме, так и в составе группы шин. Обязательно соблюдайте момент затяжки: недостаточно - риск нагрева; слишком сильно - деформация латуни.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунь Л56 обеспечивает термическую стабильность при длительной работе на номинальном токе 100 А. Контактные части не покрыты антикоррозийными слоями - поэтому важно контролировать состояние соединений при периодическом техобслуживании.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при нагрузке
• Раздельные отверстия 6 мм и 4 мм позволяют организовать чёткое разделение входящих и выходящих цепей
• Усиленная толщина 9 мм предотвращает прогиб при многократных подключениях
• Крепления по краям обеспечивают устойчивость даже при вибрациях
• Зажимы с округлой головкой защищают жилы от перекуса

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия открытой воды или агрессивных сред - отсутствие специального покрытия делает её чувствительной к коррозии в сырых помещениях
• Не рекомендуется использовать для проводов меньше 6 мм2 - отверстия 4 мм и 6 мм не обеспечивают надёжного зажима
• Не совместима с алюминиевыми проводниками без переходных наконечников - различие коэффициентов расширения вызывает ослабление контакта
• Не рассчитана на ток выше 100 А - превышение может привести к перегреву и деформации

Примеры использования

• Объединение всех PE-проводников от розеток в квартирном щите
• Сборка N-проводников от нескольких автоматических выключателей в офисном щите
• Подключение PEN-проводника от вводного автомата к групповым шинам в промышленном щите управления
• Формирование общей точки заземления в системе TN-C-S перед разделением на N и PE

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте медные жилы 6–16 мм2, лучше с наконечниками
• Затягивайте винты равномерно, без лишнего усилия - латунь мягче стали, легко деформируется
• При использовании в сыром помещении регулярно осматривайте контакты на наличие окислов - при необходимости протирайте спиртом
• Если нужна большая плотность подключений - можно установить несколько шин параллельно, но с учётом свободного места для обслуживания
• Не заменяйте эту шину обычной нулевой - она специально проектирована для PEN-функции, где ноль и земля объединены до точки разделения
