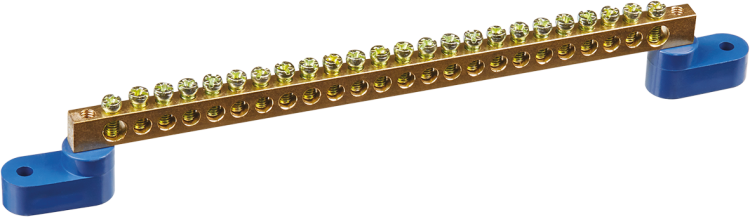

Шина нулевая на двух угловых изоляторах 6х9-24 Navigator 71175 17311

Шина нулевая на двух угловых изоляторах 71 175 NBB-M69-24C2/B от Navigator - это надёжное решение для распределения нулевых проводников в щитовых устройствах. Латунная шина с 24 винтовыми контактами обеспечивает устойчивое соединение при токе до 100 А, а изоляция защищает от случайного прикосновения. Подходит для установки в бытовые, коммерческие и промышленные электрощиты.

Назначение и область применения

Шина нулевая 71 175 NBB-M69-24C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Предназначена для систем с напряжением до 400 В, включая однофазные и трёхфазные сети. Часто применяется в жилых домах, офисах, производственных цехах и объектах инфраструктуры, где требуется надёжное и компактное распределение нулей.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку без перегрева при длительной работе
• Количество контактов: 24 - позволяет подключить до 24 проводников
• Способ подключения: винтовой - фиксация провода гайкой с зажимным элементом
• Материал шины: латунь - высокая электропроводность и коррозионная стойкость
• Изоляторы: два угловых, из негорючего пластика - обеспечивают безопасную изоляцию и крепление
• Напряжение: 220 В (рабочее), допускается до 400 В
• Диапазон сечений проводов: 4–20 мм2 - совместима с большинством стандартных медных проводов
• Цвет корпуса: синий - соответствует цветовой маркировке PE-проводников
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина 71 175 NBB-M69-24C2/B монтируется на DIN-рейку через угловые изоляторы с винтовым креплением по краям. Для установки потребуется отвертка и соблюдение шага между отверстиями - изоляторы рассчитаны на стандартные щитовые рамки. Каждый контакт имеет винтовой зажим с возможностью многократного демонтажа. Убедитесь, что сечение провода попадает в диапазон 4–20 мм2: слишком тонкий провод может плохо зажаться, слишком толстый - повредить контакт.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электрощитового оборудования. Защита контактов предотвращает случайное прикосновение к токоведущим частям. Материалы - латунь и негорючий пластик - соответствуют нормам пожаробезопасности. Шина не содержит свинца и других запрещённых веществ. Гарантия подтверждает соответствие внутренним стандартам Navigator Group.

Преимущества

• Высокая прочность латунной шины - долговечна даже при частых изменениях подключений
• Удобство обслуживания - каждый контакт доступен, можно заменить или проверить один провод без отключения всей шины
• Стандартный синий цвет - сразу видно, что это PE-шинка, снижает риск ошибки при монтаже
• Изолированные угловые опоры - исключают пробой на корпус щита, позволяют использовать в металлических ящиках
• Подходит для одновременного подключения N и PE - экономит место внутри щита

Ограничения применения

• Не предназначен для переменного тока выше 400 В - применение в сетях 690 В недопустимо
• Запрещено использование в условиях постоянного воздействия воды или агрессивных сред - не имеет IP-защиты
• Не рекомендуется для подключения проводов меньше 4 мм2 или больше 20 мм2 - риск плохого контакта или повреждения винта
• Не является автоматическим устройством - требует ручного затягивания винтов и контроля момента

Примеры использования

• Распределение нулей в квартирном щите после вводного автомата
• Объединение защитных проводников (PE) в промышленном щите станков
• Формирование общей нулевой шины в распределительных пунктах торговых центров
• Замена старой перемычки на шину при модернизации щита с увеличенным числом контуров

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов - используйте калибратор или штангенциркуль
• Затягивайте винты равномерно, без усилия - переусилие может сломать латунный контакт
• При использовании в щитах с металлическими стенками обязательно убедитесь, что изоляторы плотно прилегают и не задевают корпус
• Для удобства обслуживания группируйте провода по функциям: N - справа, PE - слева
• Шина 71 175 NBB-M69-24C2/B совместима с другими изделиями серии NBB - легко масштабируется при расширении системы
